Hacer una rotación bastidor máquina para bajo $150 (3 / 7 paso)

Paso 3: Insertar la primera marcha

Este es el primer paso gratificante a la construcción de su máquina de molde roto. Los primeros pasos son perforar agujeros en preparación para las varillas roscadas. Se necesita hacer una serie de 4 agujeros en el chasis de 18 x 18 pulgadas 1 x 1 y 2 orificios en el bastidor de 16 x 16 pulgadas. Todos los agujeros del marco 18 x 18 deberán ser taladrados en los centros exactos de cada lado. Deben taladrarse los agujeros para el marco de 14 x 14 en el centro de los lados superior e inferior.

Una vez que tenga los agujeros perforados, luego puede poner la varilla roscada para utilizar. Estará poniendo una varilla por la parte superior (3.5 pulgadas barra 5/16) e inferior (4.5 pulgadas barra 5/16) de ambos marcos. (ver esquema) Las varillas tendrán que fijarse muy bien a ciertas partes de los marcos para permitir la rotación segura. Además, otras partes quedará sueltas. Para las piezas sueltas, es necesario poner una arandela y una tuerca a cada lado del agujero para asegurar que el movimiento de la máquina no se lanza terrible de swagger. Usé una tuerca de tope en los extremos de las varillas y tuercas regulares en el interior de las barras.

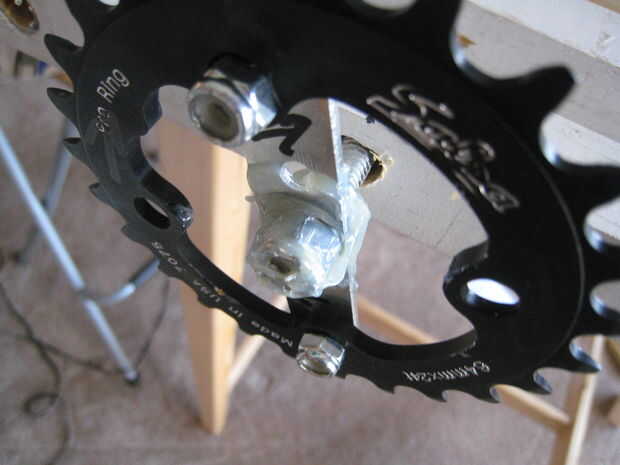

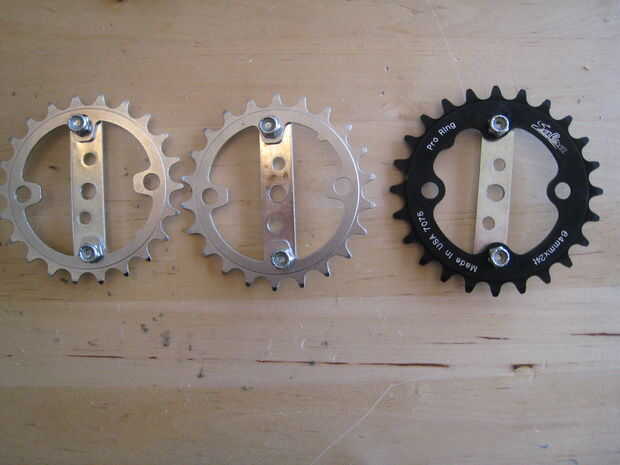

Después de tener las barras del asegurado, será necesario conectar el equipo. Para hacer esto usted necesitará sujetar la pieza de metal plana en todo el engranaje y montar el equipo con dos de los orificios de montaje. Desde allí, será necesario perforar un orificio de 5/16 de pulgada en el centro de la placa de metal para la barra ir a través. Después de que se haya completado, asegure la barra con una tuerca normal en el interior y una contratuerca en el exterior. Y colocar epoxy sobre las tuercas para asegurar que el engranaje no puede soltarse.
