Hacer una rotación bastidor máquina para bajo $150 (1 / 7 paso)

Paso 1: Las fuentes y esquema

El costo total de suministros será $150 dar o tomar. Las piezas más caras son los anillos de la cadena ($20 por pieza) y la cadena de engranaje (sobre $20).

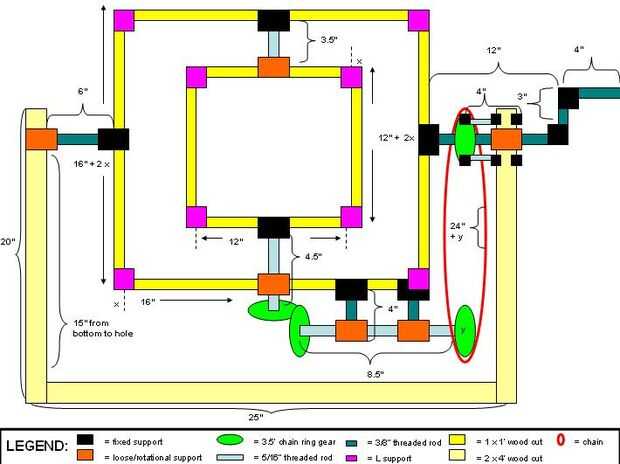

El esquema que he creado para el elenco roto te muestra donde las cosas van a ir, pero no entrar en los detalles. Lo más importante, te muestra donde las articulaciones sueltas y seguras va a ser.

Aquí es lo que se necesita.

Herramientas:
Taladro eléctrico fuerte
Completo set de brocas de alta calidad
Pinzas o Leatherman
Llave
Pistola de pegamento (pegamento de w)
Metal/plástico epoxi (2.500 libras por pulgada cuadrada de resistencia)
Pistola de grapas
Herramienta de corte la bicicleta engranajes
Sierra para metales
Sierra para madera

Madera:
2 x 20 pulgadas 2 x 4
1 x 25 pulgadas - 2 x 4
4 x 5 pulgadas - 2 x 4
2 x 18 pulgadas - 1 x 1
2 x 16 pulgadas - 1 x 1
2 x 14 pulgadas - 1 x 1
2 x 12 pulgadas - 1 x 1

Varilla roscada:
barra 2 x 4.0 pulgadas - 5/16 pulgadas
barra de 1 x 4,5 pulgadas - 5/16 pulgadas
varilla 1 x 8.5 pulgadas - 5/16 pulgadas
barra de 1 x 3.5 pulgadas - 5/16 pulgadas
barra 3 x 4.0 pulgadas - 3/8 pulgadas
1 x 6.0 pulgadas - varilla 3/8 de pulgada
varilla 1 x 12-3/8 pulgadas
varilla 1 x 3.0 pulgadas - 3/8 pulgadas

Hardware:
tuerca de tope de 10 x 5/16 de pulgada
tuerca 13 x 5/16 de pulgada
tuerca de tope de 5 x 3/8 de pulgada
Tuerca 5 x 3/8 de pulgada
Caja de tornillos para madera 4 pulgadas
arandelas de 8 x 3/8 de pulgada (probablemente tendrá extra)
arandelas de 8 x 5/16 de pulgada (probablemente tendrá extra)
4 x 3,5 pulgadas 22 dientes bicicletas anillos cadena con 4 orificios de montaje existentes, no 5
conector de tubo t 2 x 1/8 de pulgada - para apoyar el eje de rotación
conectores de 2 x 1/8 de pulgada codo tubo - para la manivela
12 x soportes planos L utilizados para reforzar juntas para marcos
placa de 3 x metal plana de 3,0 pulgadas con 4 agujeros en él - esto viene en paquetes de 4 y normalmente se utilizarían para fijar piezas de madera juntos. Estas placas deben ser capaces de pernos en los agujeros del anillo de cadena. Usted tendrá que perforar en su totalidad en el centro de la placa, como no hay nadie existente.
14 x 14 pulgadas pedazo de malla
