Hacer una rotación bastidor máquina para bajo $150 (5 / 7 paso)

Paso 5: El engranaje Final y marcos de montaje para la Base

Esperemos que el mecanismo está funcionando y es el momento de montarlo en la base. Antes de hacer esto, usted necesitará hacer un agujero de 3/8 pulgadas 15 pulgadas desde la parte inferior de la base (ver esquema) y en el lado de cada 20 pulgadas 2 x 4. Estos agujeros deben estar a la altura exacta!

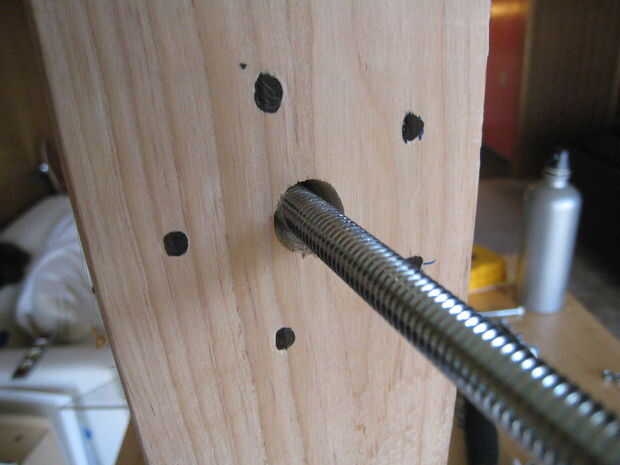

En el lado donde la manivela va a ser, necesitará también Perfore dos orificios de 5/16 pulgadas para fijar el engranaje final en lugar (véase esquema). Puede taladrar los agujeros en el lugar correcto, colocando el engranaje final en el exterior de 2 x 4 donde fue perforado el agujero 3/8 de pulgada y la madera donde están los agujeros de montaje en el engranaje de la marca. Trate de centro del agujero de 3/8 de pulgada en el centro exacto de la marcha al hacerlo.

A continuación, tome la 6 pulgadas 3/8 varilla y fijarlo en el lado izquierdo de la base. Una vez más, pruebe a utilizar una combinación de las tuercas de detención regulares tuercas y arandelas.

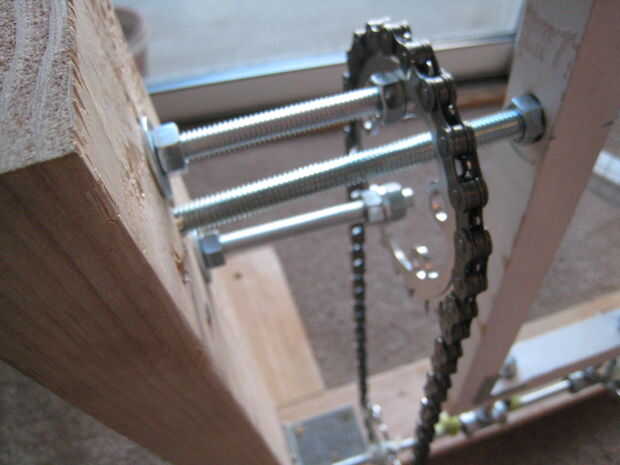

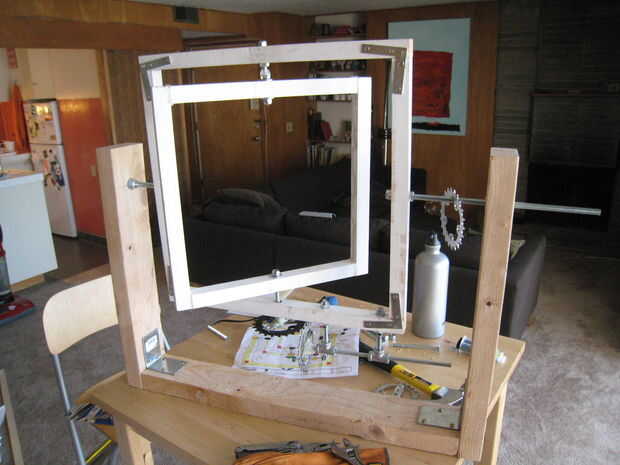

Ahora, sujete el lado derecho de marcos a la base. Deslice la varilla de 3/8 de 12 pulgadas a través del orificio en la parte exterior de 2 x 4 y en el orificio de 3/8 de pulgada de la barra grande, sin embargo, usted necesitará la barra para ir a través de la marcha, ya que será imposible montar en el lugar correcto si no lo hace. Después de haber asegurado la varilla de 3/8, necesita montar el equipo. Tomar las dos varillas de 5/16 de 4 pulgadas y deslizarse por los agujeros que ha perforado. Entonces libremente montar usando dos tuercas regulares.
