Hacer una rotación bastidor máquina para bajo $150 (4 / 7 paso)

Paso 4: El tren de aterrizaje

Esto es donde las cosas van a llegar un poco más difícil. Ahora usted tendrá que crear la conexión entre el engranaje que gira el marco interno y los engranajes que hacer que se de la vuelta de la rotación de la estructura más grande.

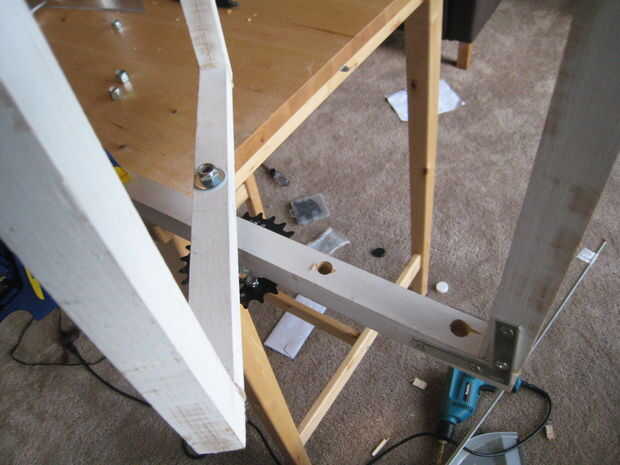

Usted tendrá que tomar el 8,5 pulgadas 5/16 barra, el dos 4.0 pulgadas varilla de 3/8 y los dos conectores de 1/8 de pulgada T. En primer lugar, perfore los hilos dentro del conector T de tubo. Esto se hace para que la varilla roscada de 5/16 agarre mientras que está girando dentro de ellos. A continuación, recomiendo asegurar los soportes para sostener el árbol. Haga dos orificios en la parte inferior derecha del marco grande y fijar las varillas de 3/8 de pulgada a ellos con el soporte de T en la parte inferior de cada varilla. Asegúrese de que las varillas de 3/8 realmente son fijadas a la estructura mediante el uso de tuercas a cada lado del marco. Una vez más, utilicé una contratuerca en el exterior y una tuerca normal en el interior.

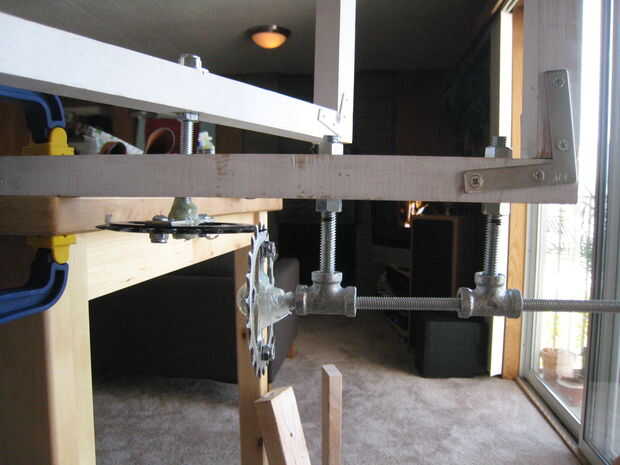

A partir de ahí, poner el 8,5 pulgadas 5/16 barra a través de los soportes. Una vez hecho esto, coloque los engranajes en los extremos. Use dos tuercas para cada marcha para apoyar a la barra. Luego, pegamento en lugar.

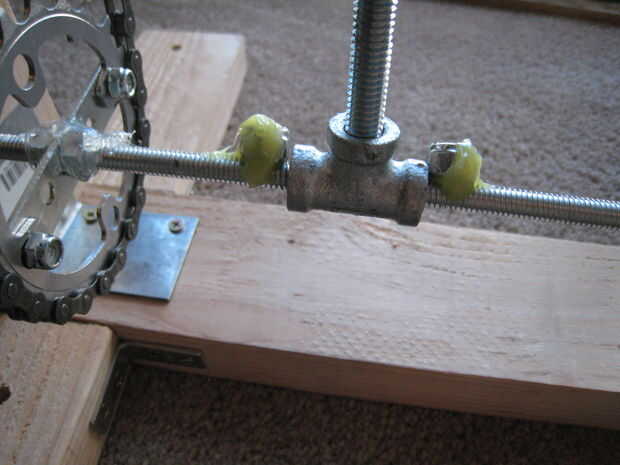

A continuación, solía epoxy tuercas repuestas delante y detrás del conector T del pegamento. Estas tuercas se pegan encima de la varilla de 5/16 y fue hechas para evitar que el eje se mueva hacia adelante y hacia atrás demasiado.

Ahora, es tiempo para probar cómo se alinean los engranajes. El árbol (el 8,5 pulgadas 5/16 barra) debe girar los engranajes colocados en cada extremo de la misma. El equipo más cercano al centro del marco grande, debe tener su línea de dientes para arriba con el equipo que está conectado (vía las 4.5 pulgadas de varilla de 5/16) para el pequeño marco. Los dos engranajes forman un ángulo recto. Si todo va bien, el eje debe girar y girar a su vez el engranaje, que se convierte el pequeño marco. Usted podría tener que hacer algunos pequeños ajustes aquí para cosas de trabajo.
