Hacer una Radio de un tubo (5 / 19 paso)

Paso 5: Encontrar piezas: un tubo de

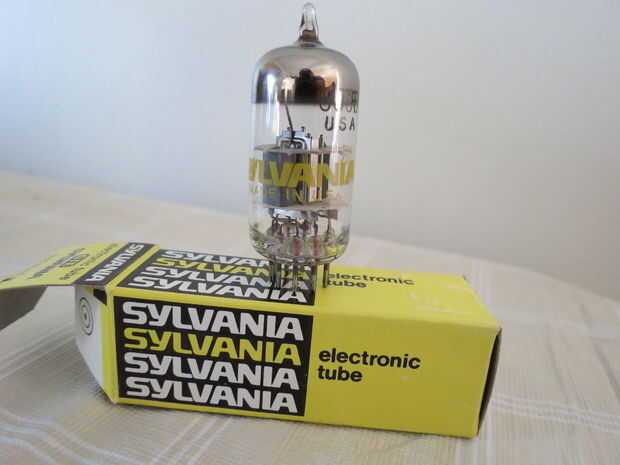

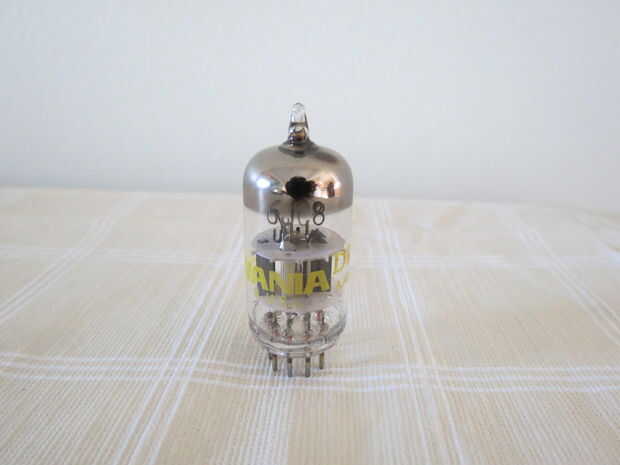

Con transistores siendo tan frecuente en estos días, puede ser difícil de encontrar ya los tubos de vacío. En esta radio he usado el tubo de 6JC8, porque pude comprarlo localmente. El circuito original que utiliza un PCF801 se basa en un circuito que utiliza un tubo de 3A5. He comprado mi tubo de PacificTV por $3

Antigua fuente electrónica es una buena fuente para las piezas de radio de tubo, y una búsqueda rápida por "triodo - pentodo" surgió con 3 páginas de tubos para elegir. No tienen el PCF801 o 6JC8 en la acción, pero creo que el 6U8 debería funcionar si los dos cátodos están conectados juntos.

Al seleccionar un tubo es importante a tener en cuenta la tensión de filamento calentador necesario y actual, como tendrás que conforman una batería para proporcionar el voltaje requerido. Tubos más americanos comienzan con un número que indica la tensión (6,3 voltios de 6JC8 y 6U8). 6V y 12V en alrededor de 0,3 - 0,6 amperios son comunes, pero también hay otros voltajes. En particular hay tubos como el 1V6 que están diseñados para funcionar con baterías y requieren menos corriente de filamento y una tensión más baja (el 1V6 utiliza sólo 40 mA en 1.25V comparada con el 450mA en 6.3V de la 6JC8).

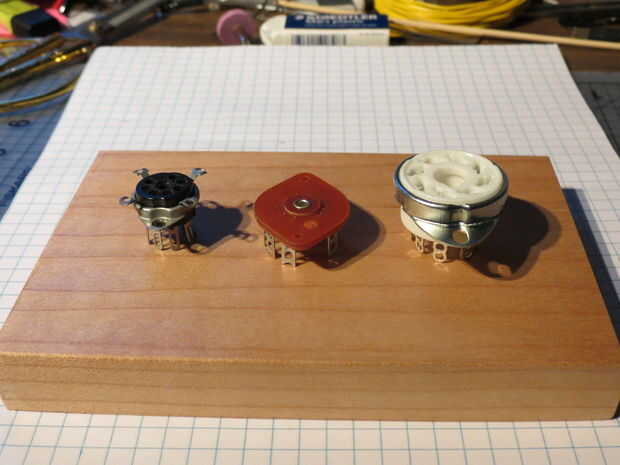

También necesitarás una toma de corriente del tubo para que coincida con el tubo, que puede ser más difícil encontrar que los tubos ellos mismos a veces. He comprado mina de PacificTV, pero suministro electrónico antiguo también las poblaciones de les.
