Hacer una Radio de un tubo (11 / 19 paso)

Paso 11: Diseño: el tubo de montaje

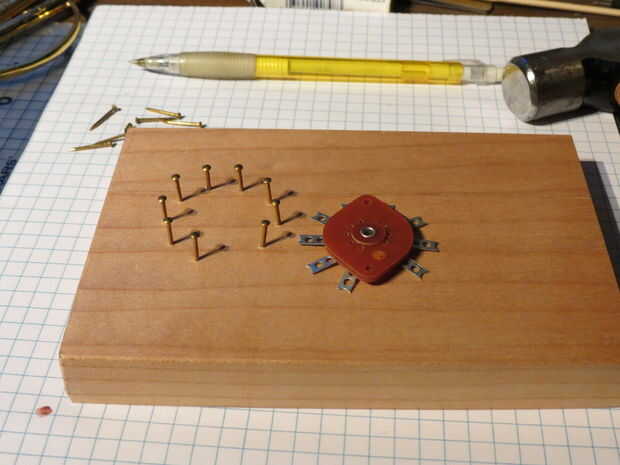

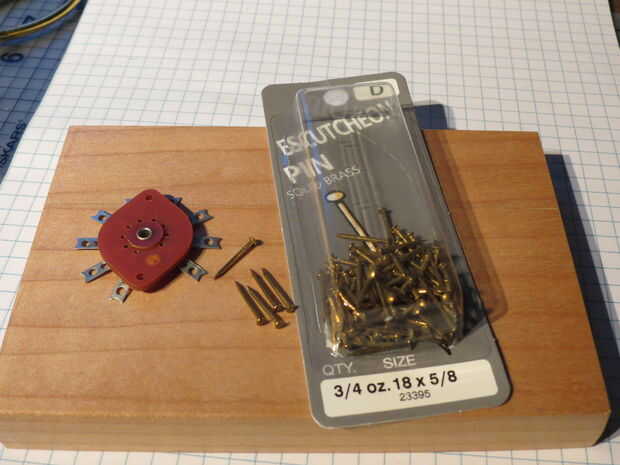

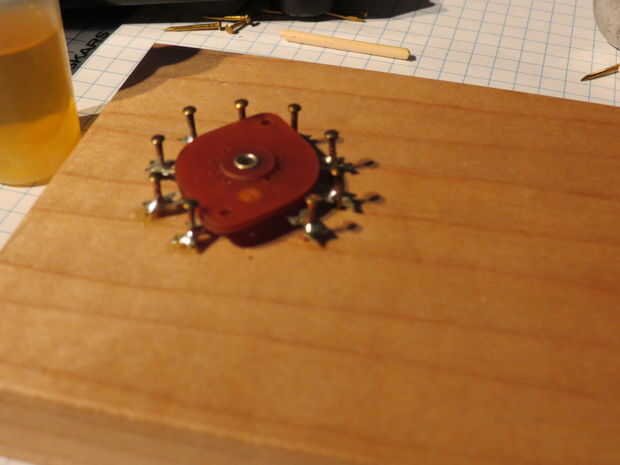

Ahora que has construido el protoboard, sugiero que usted monte el tubo en primer lugar, antes de cualquier otro componente. Primero doblar hacia fuera las lengüetas de la soldadura de la toma (si es posible), luego marque su posición en el tablero. Siguiente unidad alfileres de latón en sus marcas. El zócalo de tubo entonces puede soldar en su lugar. Este método de conexión es muy segura y permite cambiar el tubo si es necesario.

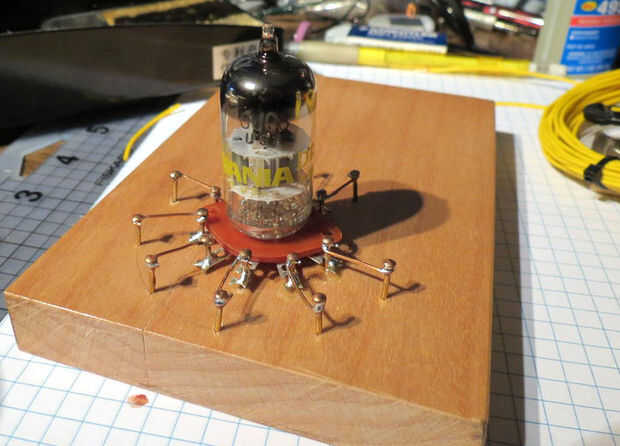

Prefiero añadir otra fila de pins en un círculo alrededor de las zapatas de enchufe de tubo, que puede soldarse a en lugar de soldar directamente a las zapatas se. Esto es muy útil ya que permite experimentar con diferentes tipos de tubos. Verás en el siguiente paso por qué esto era especialmente importante para esta build...
