Paso 2: El circuito

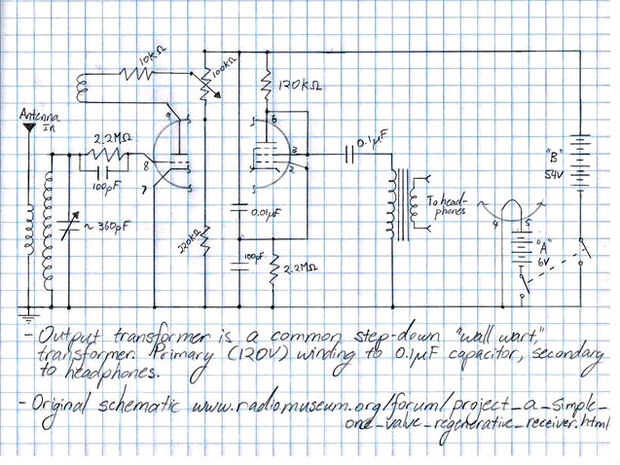

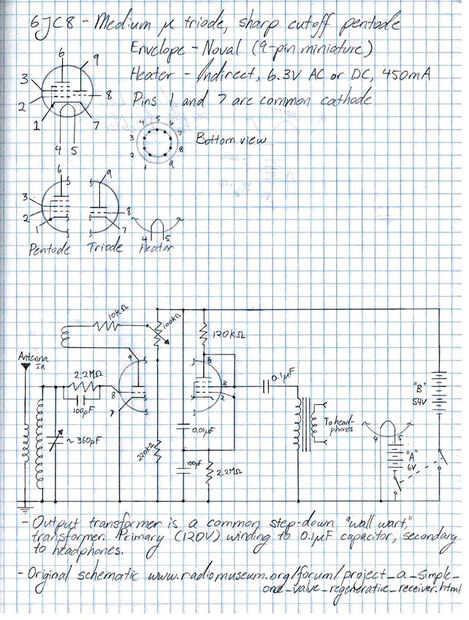

Lamentablemente no tengo ninguna experiencia con software de CAD para dibujo de esquemas, por lo que en cambio he proporcionado una exploración de mis dibujos de cuaderno del circuito como lo construí.
La radio es un receptor regenerativo mediante un tubo triodo-pentodo de combinación (que es como tener dos tubos en uno, así que supongo que esto es realmente un radio de dos tubo?). La sección tríodo se utiliza en un detector regenerador de Armstrong y la sección pentodo es utilizada como un amplificador de audio. Hay un transformador de salida (más sobre esto más adelante) por lo que es posible conectar auriculares normales o un amplificador externo. Si tienes auriculares de alta impedancia, se pueden utilizar sin el transformador, pero encontré mi par ser muy incómoda.

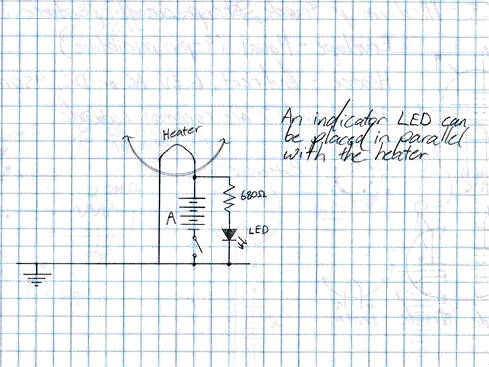

Alimentación de dos pilas, una fuente de "A" para alimentar los filamentos (~ 6 voltios) y una fuente de la "B" a la placa actual. Voy a salir en más detalle en estas partes en los siguientes pasos.
El circuito original es de
http://www.radiomuseum.org/Forum/project_a_simple _...
que he construido con piezas que tenía en mano. Hice una forma de bobina "spider web" en lugar del tubo de PVC utilizado en el artículo de radiomuseum. Este instructivo incluye información creando formas de bobina y les bobina.
