Paso 10: Una fuente de alimentación de
¿Qué es un proyecto de electrónica sin energía? Este utiliza dos fuentes de batería, la "A" alimentación para el calentador/del filamento del tubo y una oferta de "B" para proporcionar el voltaje de placa. La "A" suplir las necesidades para que coincida con el voltaje del calentador del tubo (en este caso 6.3V) mientras que la oferta de "B" es mucho mayor, en 45-90V (o más alto, en AC powered juegos).

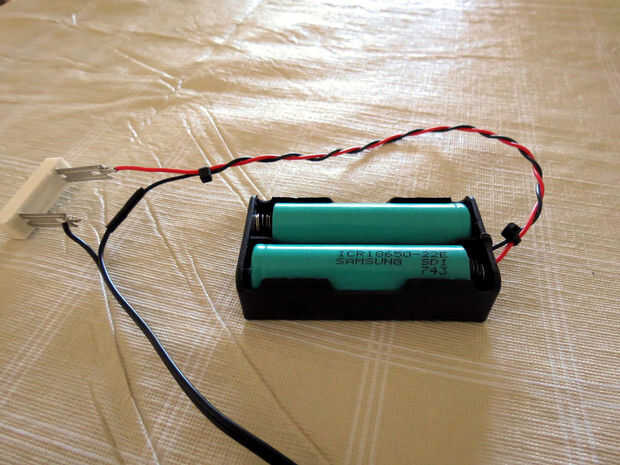

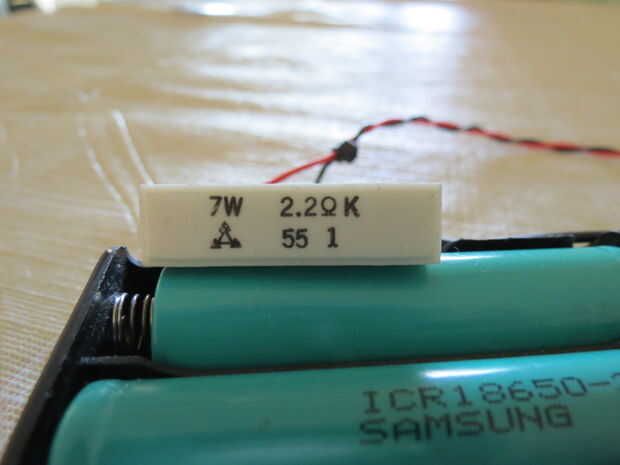

La fuente de "A" puede ser cualquier ~ fuente de 6V, como 4 pilas D en serie, sólo Recuerde que el tubo se apoyará sobre 400mA (a menos que esté utilizando un tipo de corriente baja) para baterías pequeñas (como AA) se agotarán muy rápidamente en esta aplicación. Yo uso un par de células li-ion 18650 con una gran resistencia cerámica en serie (2,2 ohmios, 7 watt). También sería adecuado un recargable de ácido plomo "célula del gel", y un adaptador de 6V la pared debería funcionar así, aunque no he probado esto.

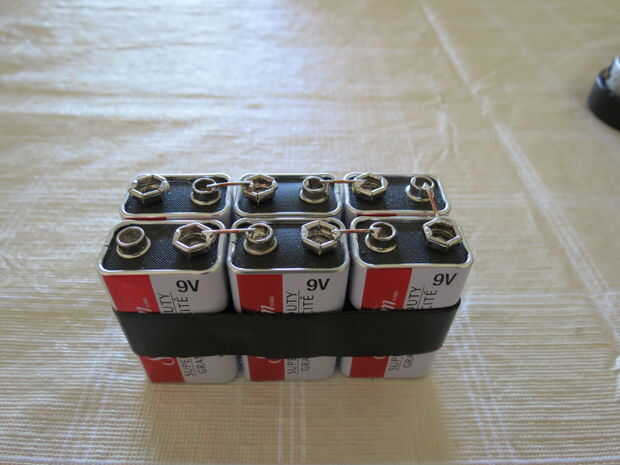

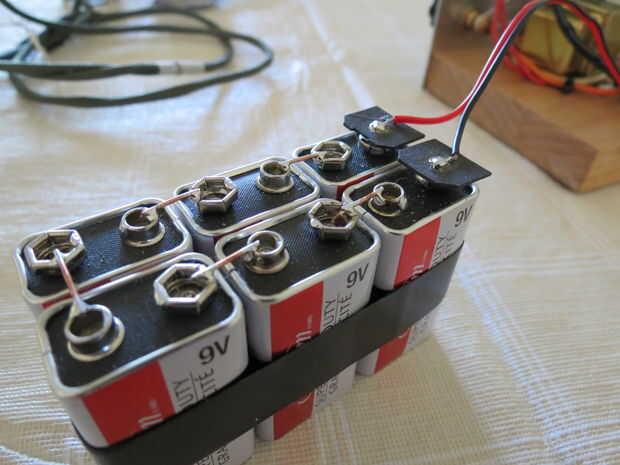

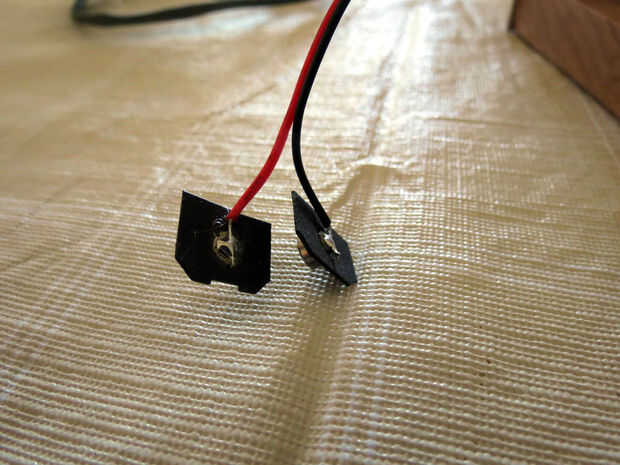

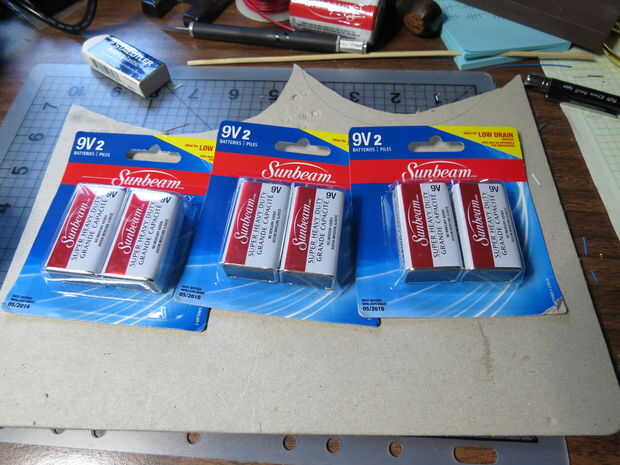

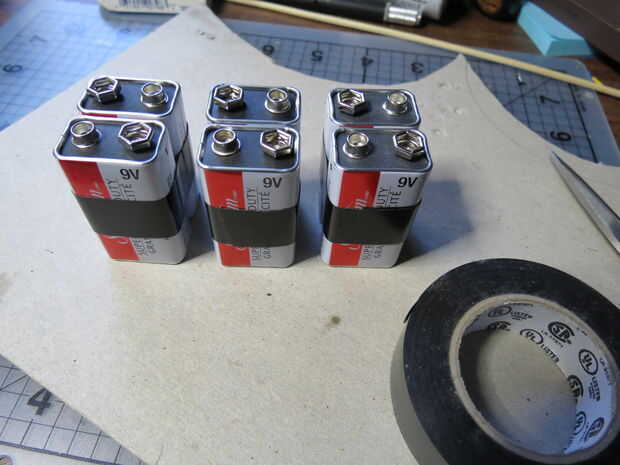

La oferta de "B" no es mucho más difícil de construir. Necesitarás una media docena de las pilas de 9V más baratas se puede encontrar (el tipo de bajo costo "heavy duty" aquí como corriente es muy baja, tipo alcalino costoso no es necesario). Compré tres paquetes de baterías "Sunbeam" de la tienda local de dólar por $1.25. Soldadas en serie dan ~ 54V. Un conector puede hacerse desde las terminales de una batería de 9V muertos.
