Hacer una Radio de un tubo (15 / 19 paso)

Paso 15: Montaje de componentes

Ahora esto es donde usted tiene que obtener a un poco creativo. Por supuesto la manera de montar componentes variará dependiendo de los componentes que tienes en mano. Aquí es cómo asegura mis componentes. Las imágenes tienen un par de notas adicionales.

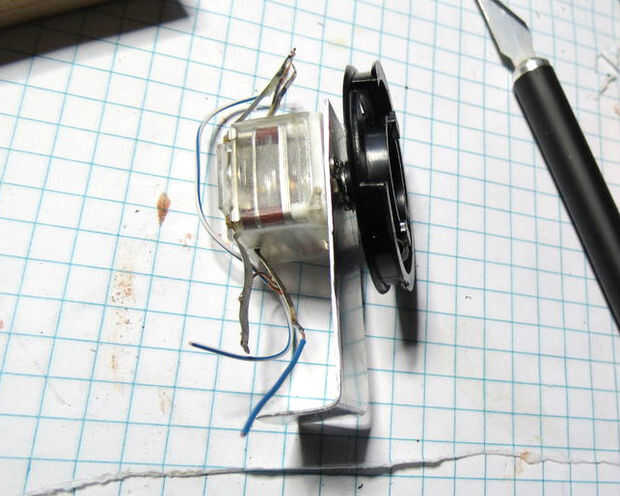

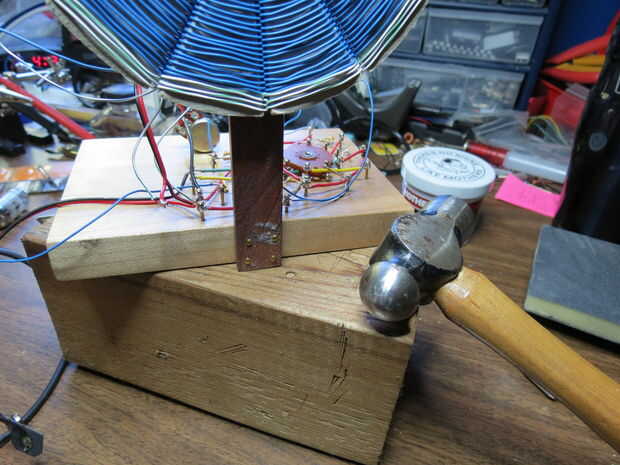

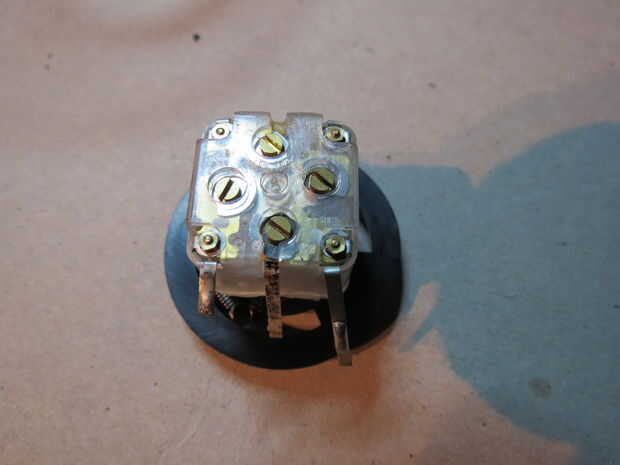

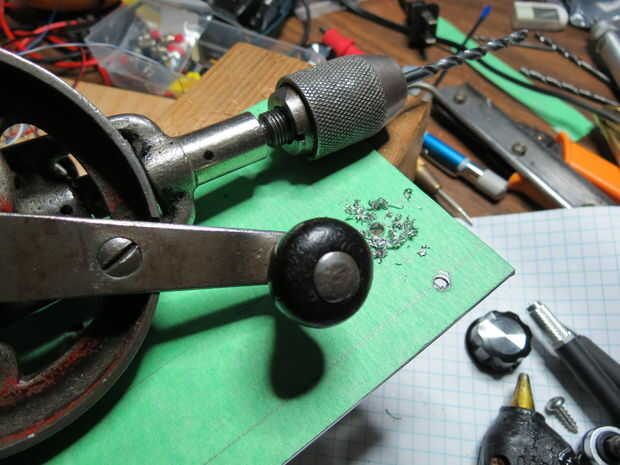

El potenciómetro de ajuste condensador buje-cosa se montan a través de los agujeros en la placa frontal y equipadas con botones negros. Os adjunto las bobinas usando cuatro pernos de latón.

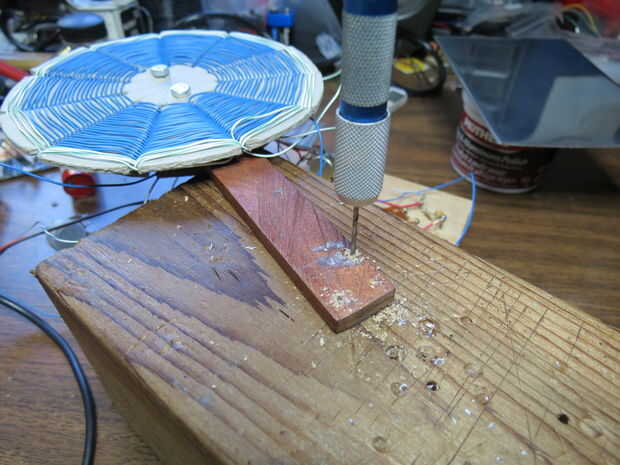

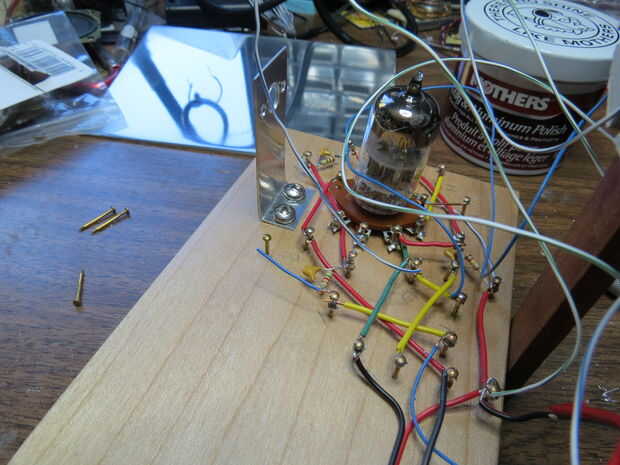

Se perforaron algunos agujeros muy pequeños para evitar que la madera de la división.

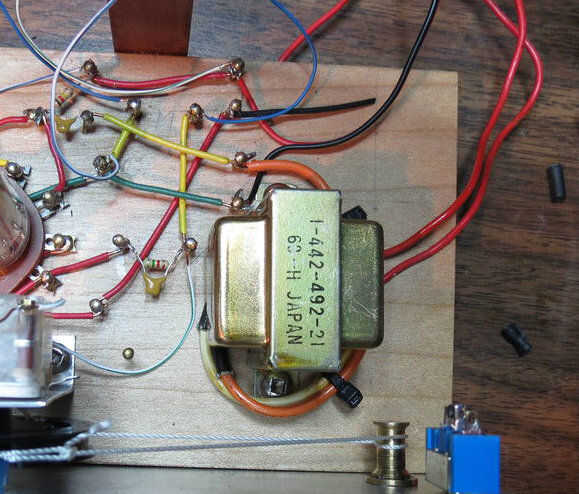

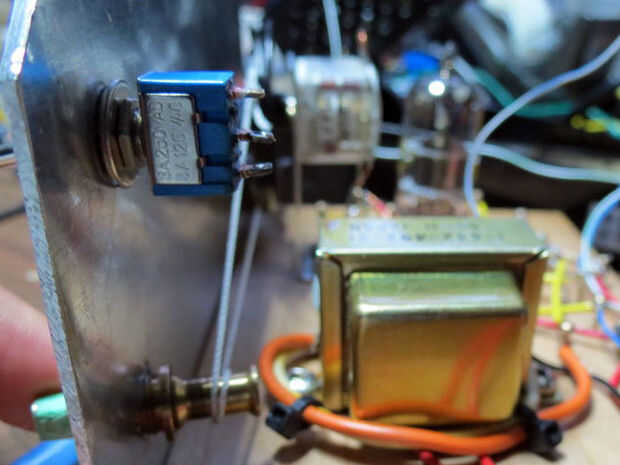

El transformador de salida simplemente fue montado con dos tornillos para madera.

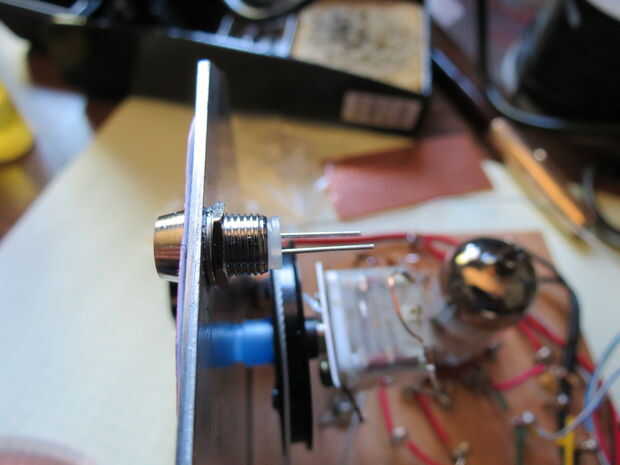

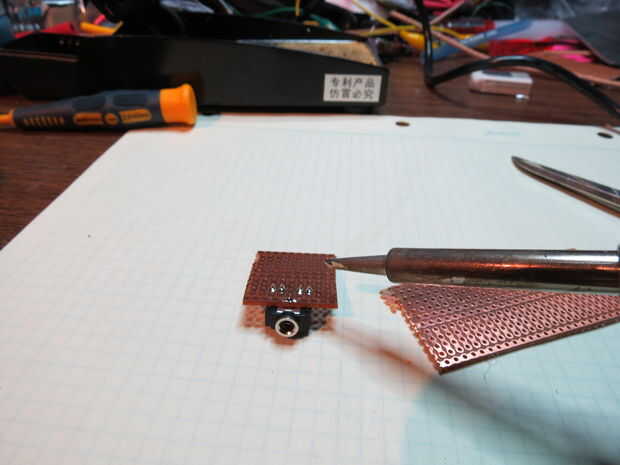

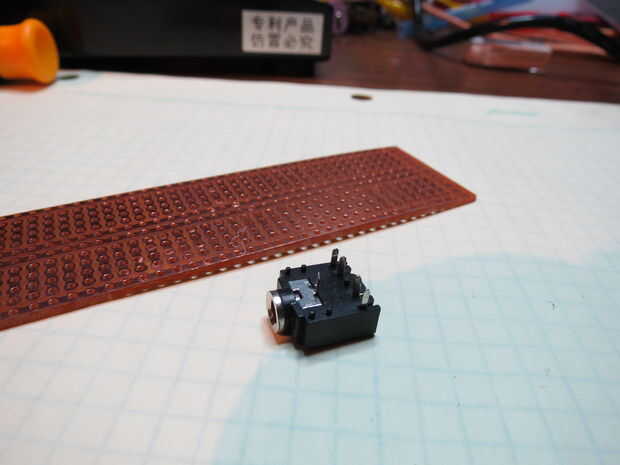

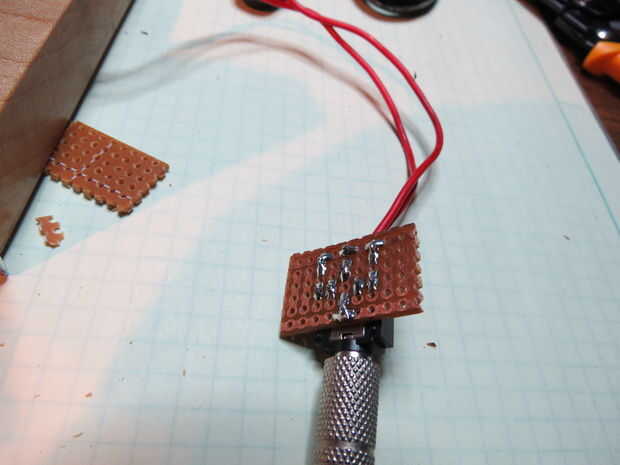

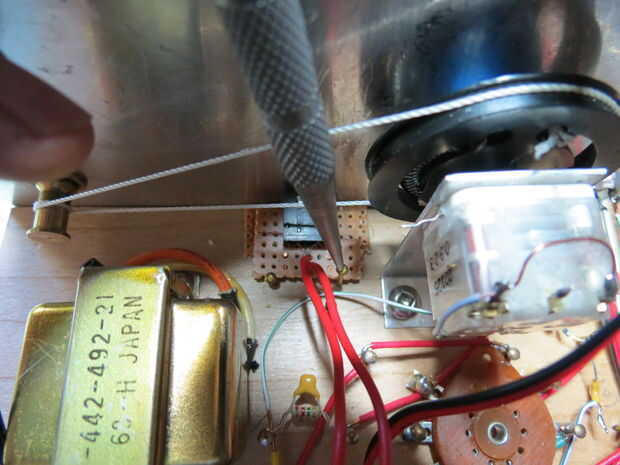

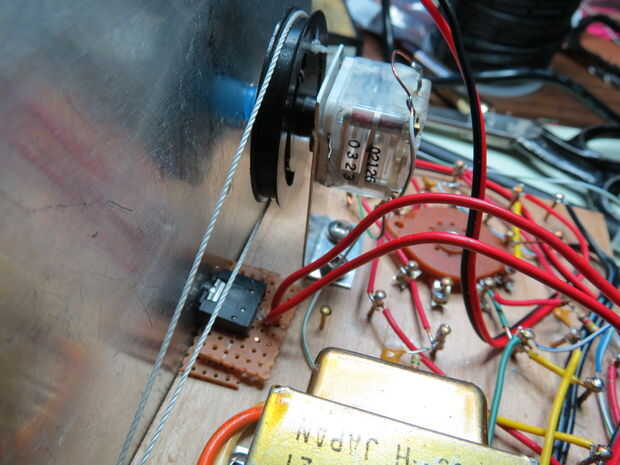

Utilicé a un común jack audio de montaje PCB, pero la variedad de montaje de panel habría sido más fácil de usar. Me fijo en su lugar con pegamento caliente luego condujo en un par de alfileres para evitar que mueva hacia atrás cuando se inserta un conector de auriculares.

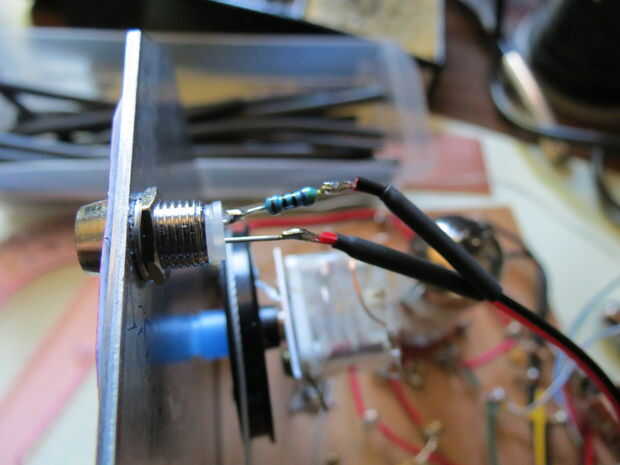

El indicador luminoso fue montado en un bisel cromado común. Elegí verde porque me recordó a los indicadores verdes de "afinar el ojo" que algunos radios de tubo tienen.
