Paso 3: Dibujar el patrón de circuito
Dibujar

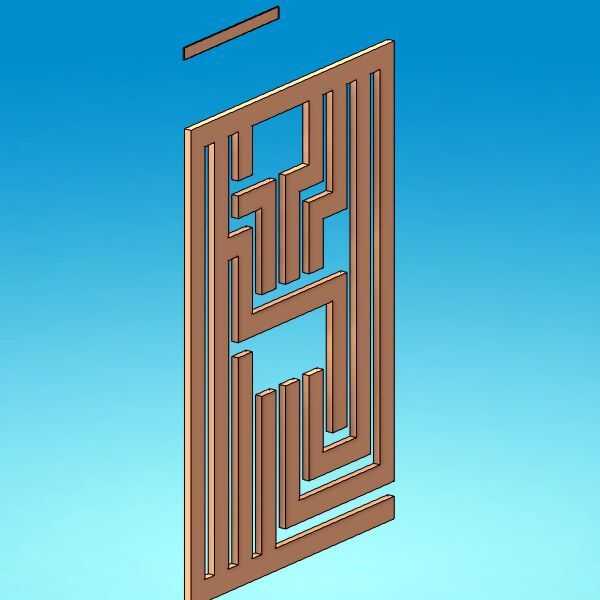

Usé diseño 123d Beta para hacer el patrón de tablero de circuito. Fue dibujado y luego sacó a. 011" de espesor.
Diseñé para hacer los rastros en. centros de 1". Son. 06" de ancho con un. 04" brecha entre ellos. Este es espacio de protoboard estándar que se adapta a través de componentes de agujero y algunos montaje superficial componentes.
Barra separadora de
Una barra separadora se añade en el lado del patrón que la extrusora de impresora 3d llegará primero. La idea es que la parte inferior de la barra espaciador para sentarse en la base y la parte superior de la barra espaciador para estar a la altura de la parte inferior del patrón de tablero de circuito.
Cuando se imprime imprime la barra separadora de primero en la base y luego salta al material de la placa de circuito y comienza la impresión a la altura correcta para acomodar el grosor del material de placa de circuito. Esto funciona bien para los 3 materiales de Junta circuito mencionados en fuentes. Todos ellos tienen un espesor de aproximadamente. 07" y un espaciador de. 004" funcionó bien.
Si se utiliza un material más grueso de la placa de circuito deberás sacar la parte inferior de la barra del espaciador para permitir el grosor extra.
