Hacer de SketchUp para todos!!!!!! (17 / 19 paso)

Paso 17: pomo

Para hacer la perilla de la puerta, te enseñaré la herramienta arco y seguir mi herramienta.

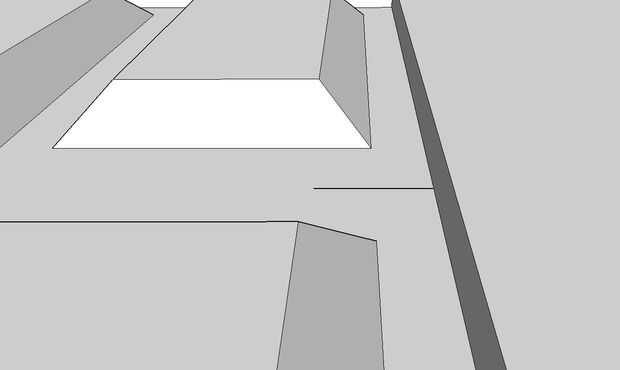

Empieza por hacer zoom la puerta como en la primera foto y hacer una línea de 0,2 mm desde el punto medio del lado izquierdo. Esto nos ayudará más adelante.

Ahora nos podríamos hacer un pomo, pero cualquier círculo hacemos ahora tendrán un radio demasiado pequeño. Necesitamos ampliar nuestra casa mayor. En este punto, es realmente lo suficientemente pequeña como para caber unas pocas casas en nuestras uñas. Para que podamos hacer los detalles fácilmente, escalamos 5 mm a 50 cm, que es aumentar 100 veces.

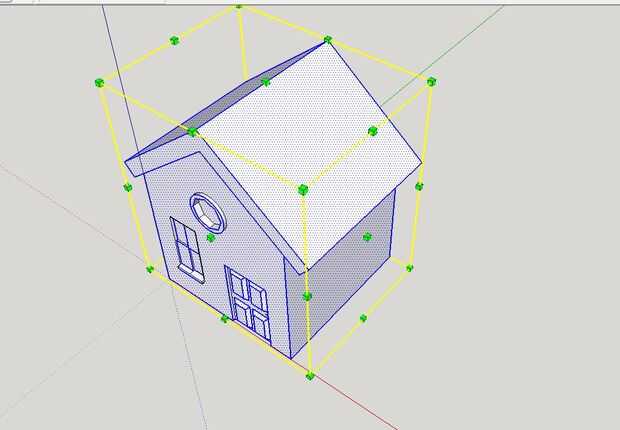

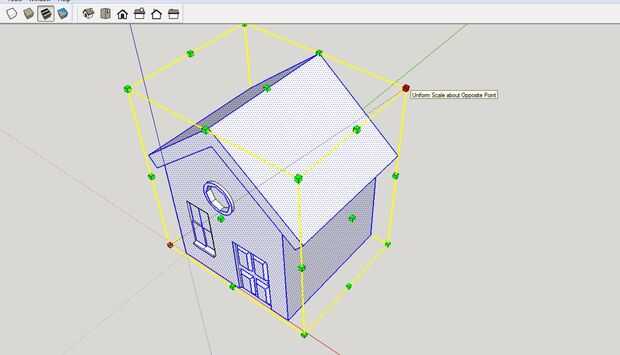

Haga triple clic en la casa y pulse "S" para la escala. También puede hacer clic en el cuadrado con una flecha diagonal para la escala. Ahora debe en el cuadro 2. Esta herramienta es muy fresca porque puede ampliar la casa en cualquier dirección que desee. Jugar con él en su tiempo libre. Por ahora, haga clic en el punto justo detrás superior como tengo y empezar a arrastrar lejos de la casa. (Imagen 3) Ahora escriba en 100. Esto es multiplicador que queremos a la escala. (o el porcentaje dividido entre 100) Esto significa que multiplicamos el tamaño por 100.

Ahora zoom volver a donde estábamos en el primer paso. Hacer un círculo con centro en el extremo de nuestra línea de ayuda y hacer el radio de 5 mm. A continuación, hacer una línea sobre el eje verde desde el centro del círculo con longitud de 20 mm. A continuación, iniciar una línea desde la punta de la anterior. Lo hacen en el eje rojo positivo y 5 mm de longitud. Por último, hacer una línea de 10 mm sobre el eje verde de donde la línea de ayuda se encuentra con el círculo. Consulte la figura 4 ayuda.

Ahora, haga clic en "A" para el arco o la herramienta directamente en la herramienta polígono. Haga clic en los extremos de las dos líneas anteriores hiciste y flotar en el punto donde la línea de ayuda se encuentra con el borde de la puerta. Radio de arco debe ser de color rojo (imagen 5). Ahora, escriba 5 y asegúrese de que la perilla de la puerta ahora tiene forma de P en (cuadro 6).

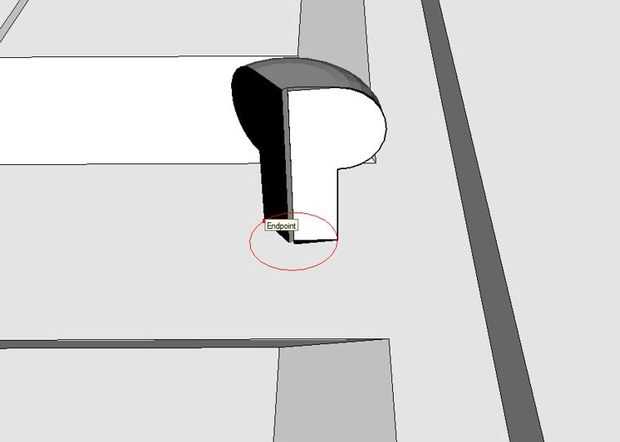

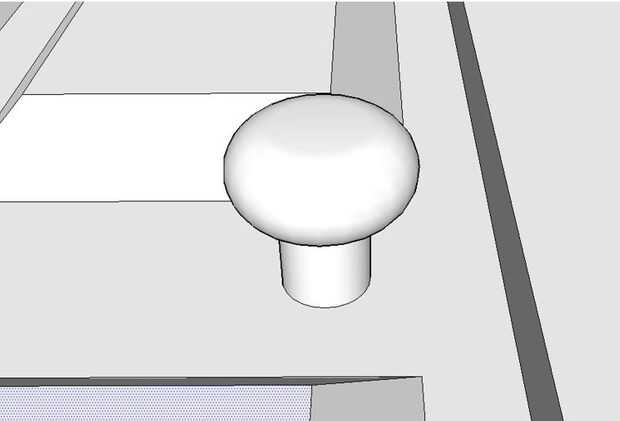

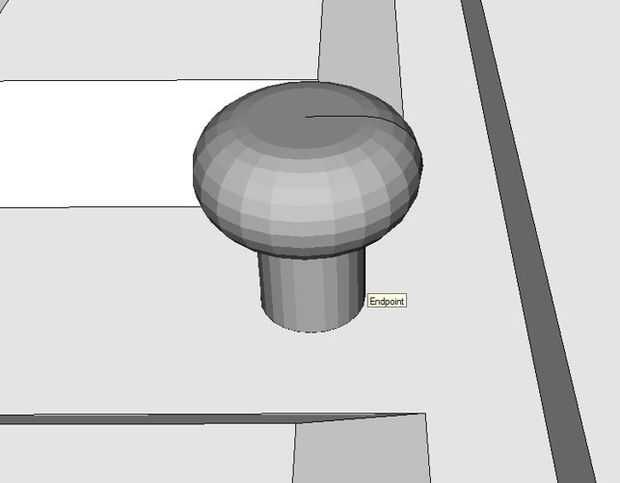

Cuando hayas terminado todo eso, haga clic en el siguiente me herramienta directamente bajo push pull (o pulsa "F"). Ahora la siguiente podría tomar varios intentos, pero clic en P en el picaporte y mueva el ratón alrededor del borde del círculo. La forma de P se sigue alrededor de la circunferencia y hacer un pomo! Puedes ver este proceso en el cuadro 7 y 8, así como el producto final en el cuadro 9. Este seguimiento me herramienta puede ser usada n cualquier cosa con simetría radial pero no merece la pena utilizar en formas simples como cilindros, que se pueden hacer con empuje y del tirón.
