Hacer de SketchUp para todos!!!!!! (8 / 19 paso)

Paso 8: algunos importantes puntos redondos

Como dije antes, puntos medios de los lados son puntos especiales. Si dibuja cualquier cosa desde un punto en una línea, dividirá esa línea en dos. Esto también cambia el punto medio.

Así que, ¿qué significa esto para nosotros?

Bien asumir que desea dibujar una línea perpendicular a otra, y que quieras a 1/4 de distancia de la línea. Simplemente hacer una línea de cualquier tamaño desde el punto medio y luego hacer una línea de su tamaño deseado de uno de los puntos de medios nuevos. Ahora puede eliminar la primera línea que se utiliza para mover el punto medio.

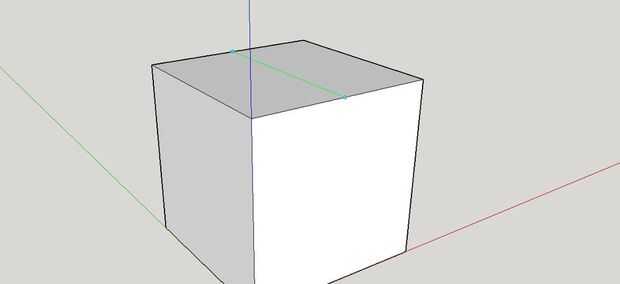

Vuelta al cubo, dibujar una línea que sigue a estos parámetros:

  • Es en la cara superior del cubo
  • Es el eje verde
  • Es de los puntos medios de los bordes superior y vuelta superiores delanteros.

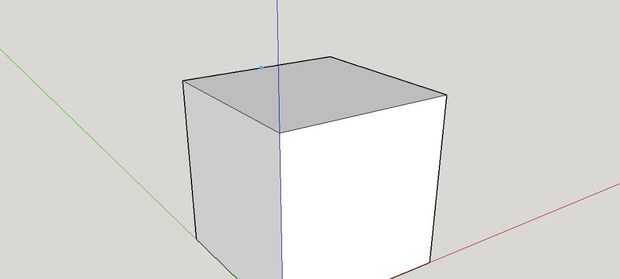

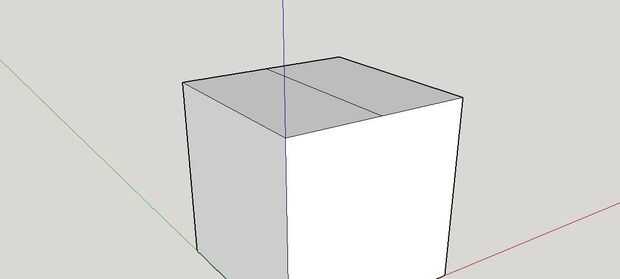

Puede hacer referencia a los tres cuadros si usted necesita ayuda.

Después de esto, coloque la herramienta mover. (o haga clic en "M")

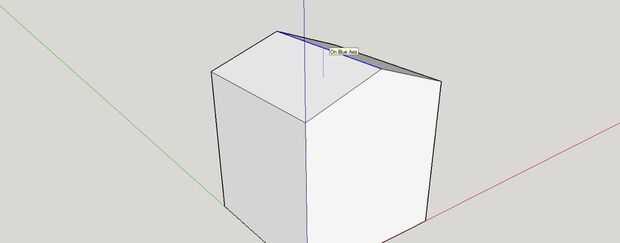

Haga clic en la línea y moverlo hacia arriba siguiendo el eje azul 2 mm.

Funciona del mismo modo que la herramienta de línea, haga clic en y arrastre, o haga clic en y haga clic, o haga clic en y escriba en la dimensión. (2 en este caso) Se refieren a los cuadros 4 y 5.

La herramienta Mover puede mover un único componente o selección en un momento. Si resaltar un montón o componentes, mirarán como uno. Puesto que sólo son clic y mover la línea que acaba de hacer, las dos caras a la izquierda y derecha se estiró hacia fuera también.

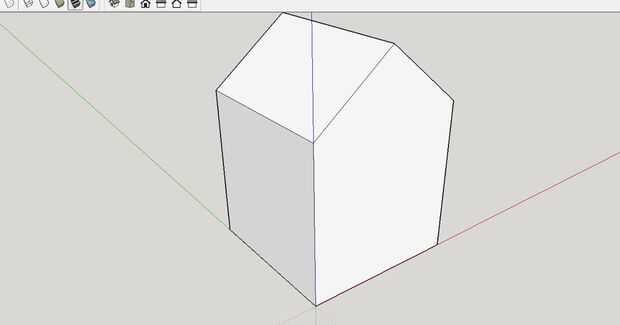

También ahora, usted puede haber notado que yo estoy teniendo construir una pequeña casa. Será el ejemplo que usaré para ayudarle a aprender las herramientas básicas.
