Introducción:
Este documento ilustra cómo el transformador para obtener tensiones de alimentación de energía de mantenimiento en circuitos pequeños típicos de viento. Estos transformadores se han utilizado sobre los PCB.
Este transformador se utiliza en una configuración de oscilador de bloqueo para generar los voltajes bajos pertinentes necesarios para ejecutar las virutas en un típico diseño de PCB. Niveles de potencia hasta un par de vatios pueden ser suministrados por este transformador. Secciones/bobinados de entrada y salidos están completamente aislados con respecto a ellos. En este ejemplo en particular la salida del transformador genera un + 5V, + 9V - 9V y otro aislado (con respecto a estas tres fuentes) de alimentación fuente de + 5V. Corrientes tipicas de la fuente: + 5V + 9V-9V + 5V por lo que la energía total proporcionada es aproximadamente de 5Watts.
Material necesario:

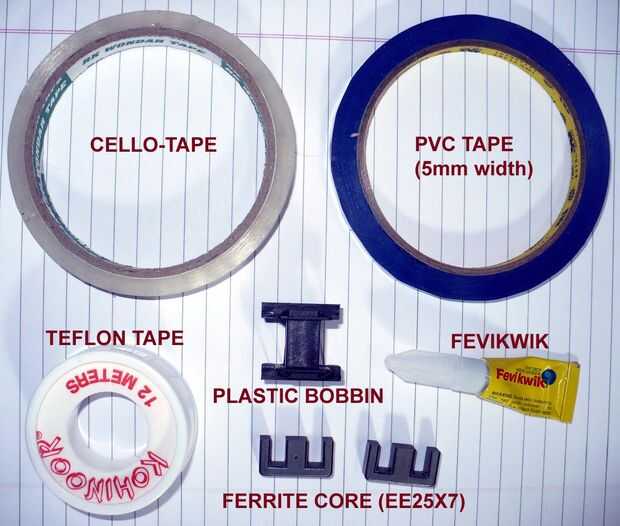

Los siguientes materiales son necesarios para este transformador del viento:

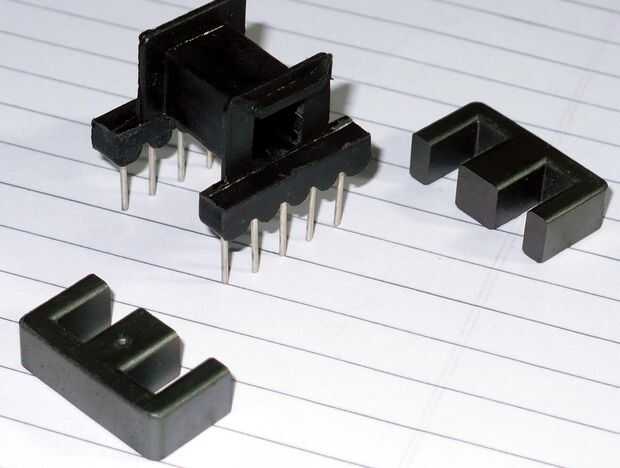

1) EE 25 x 7 núcleo de ferrita
2) bolillos (horizontal: lo que implica la base miente horizontalmente) para este núcleo
3) alambre de: 35 cables SWG (Standard Wire Gauge) esmaltado o alambre revestido de doble
4) (10-12 mm ancho) cello-tape o cinta de Taco
5) cinta de diseño SMPS (rollo ancho de 5 mm) aislante de PVC
6) teflón – usado por plomeros, disponibles en cualquier ferretería
7) Fevikwik o cualquier pegamento de cianocrilato-acrilite equivalente
8) pegamento stick piezas – para asegurar el bobinado en ciertos pasos
9) herramientas: Archivo triangular fino, cuchillo, alambre soldador/soldadura.
Núcleo de ferrita y de la bobina para el uso en el suministro de servicio de limpieza
Material necesario: cintas y pegamento
Preliminares:
El siguiente diagrama muestra los detalles de la bobina del transformador. Lo más importante a seguir es la Convención de punto. El diagrama a lo largo de lado muestra los detalles de liquidación para nuestro transformador de mantenimiento de la casa. La vista es desde la parte superior. Es como verlo desde la parte superior de la PCB. Los pernos están en el otro lado de este punto de vista. Todos los bobinados primario tres (red, lado de 230 v) están conectados a los pines en un lado de la bobina y la baja tensión bobinados del lado secundario están en el otro lado. Esto proporciona un nivel extra de seguridad para aislar el lado primario y secundario de las bobinas del transformador con respecto a las conexiones PCB y pistas.
Entre cada devanado, se aplican cintas eléctricas de diversos tipos, para proporcionar aislamiento adecuado y evitar el cortocircuito de las marchas. Resumen del número de vueltas en cada devanado:

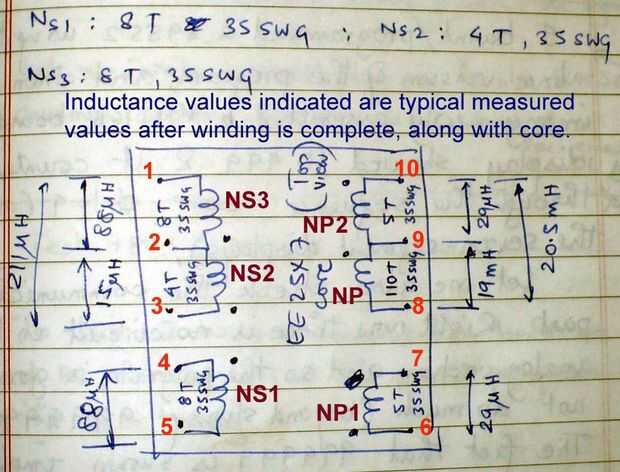

1) NP: 100T de 35 cables SWG en capa de 1-2 o 35, entre los pines 8 (punto) y 9
2) NP2: 5T de 35 cables SWG en capa 3, entre los pines 9 y 10 (punto)

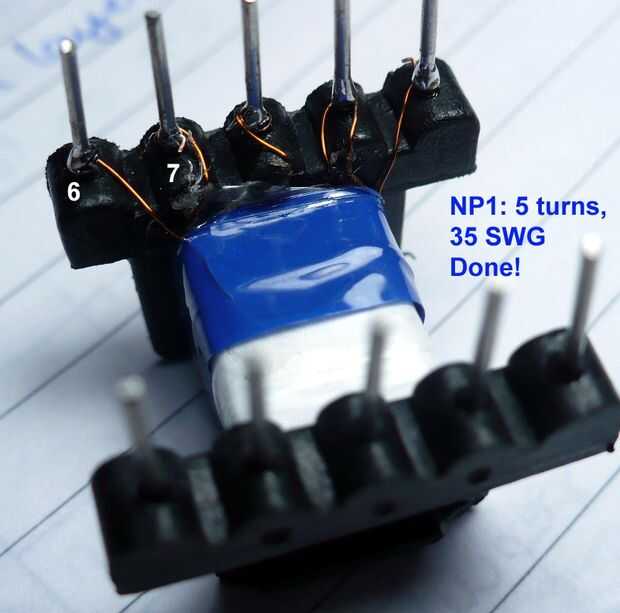

3) NP1: 5T de 35 cables SWG en capa 3, entre los polos (dot) de 6 y 7

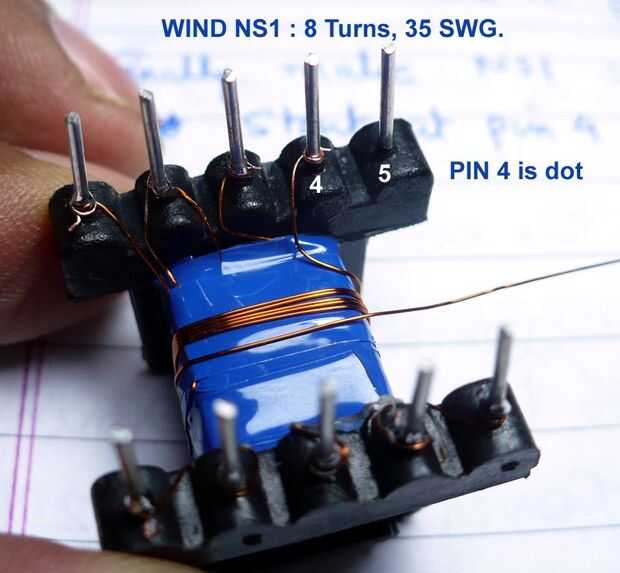

4) NS1: 8T de 35 cables SWG en capa 3, entre 4(dot) de pines y 5
5) NS2: 4T de 35 cables SWG en capa 3, entre los pernos 2 y 3(dot)
6) NS3: 8T de 35 cables SWG en capa 3, entre los pernos 1 y 2(dot)
Convención del punto:
Lo más importante de estos diseños de transformador es apegarse estrictamente a la Convención de punto. Los puntos indican la relación de fase (mismo o enfrente de polaridad) de diferentes bobinados. Dos bobinados que tienen puntos en uno de sus terminales tendrán la misma polaridad del voltaje con respecto a la otra terminal y en cualquier momento.
Físicamente, esto significa que ambos devanados, decir a partir del final de 'punto', tendrá el mismo sentido de giro alrededor del núcleo (en sentido horario para ambos o en sentido antihorario para ambos). Ambos ponga al mismo, y esto es lo más importante para recordar en los convenios de punto. Si giran la manera opuesta, la diferencia de fase será 180 grados (es decir, de polaridad opuesta).

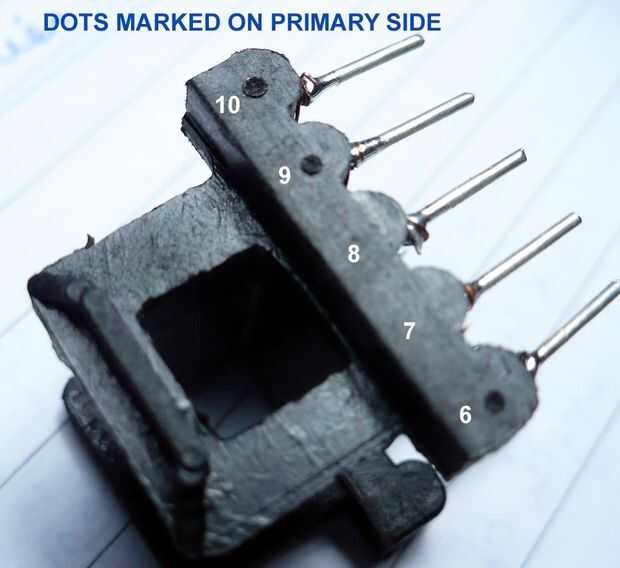

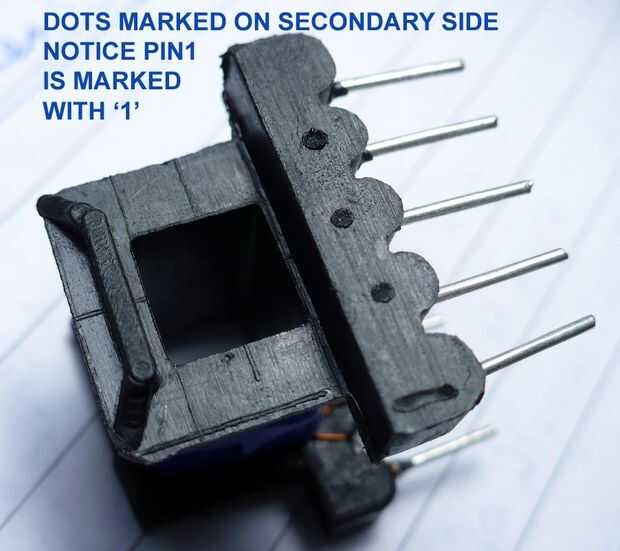

Para evitar confusiones durante la liquidación, es mejor marcar pequeños puntos en la bobina de plástico con la punta caliente de tu soldador. También es bueno marcar el pin 1 con una marca '1', para que todos los pernos pueden ubicarse inequívocamente (siguen la misma Convención utilizada en la numeración de pines de IC). En las imágenes de abajo se marcan los puntos. No consiguió la marca '1' en esta etapa, pero lo hizo al final. Es mejor marcar en el comienzo mismo.
Construcción:
El siguiente procedimiento ilustra la construcción paso a paso de este transformador. La mayoría de los pasos se indica con imágenes, para que no haya confusiones sobre los pasos.
Paso 1: Viento NP

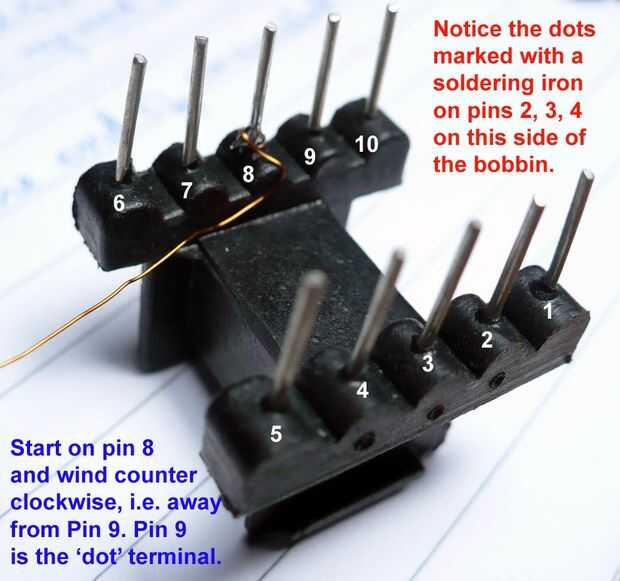

Inicio de la NP, el bobinado primario. Empezamos por quitar el aislamiento desde el extremo del alambre esmaltado (35 SWG), decir 15mm y luego estañar ese fin. Luego la soldadura a pin8 de la bobina.
Esta bobina se terminará en pin9 (dot). En los pasos que hemos seguidos, comenzamos el sinuoso contador va de sentido hacia la derecha (desde la vista en esta fotografía).

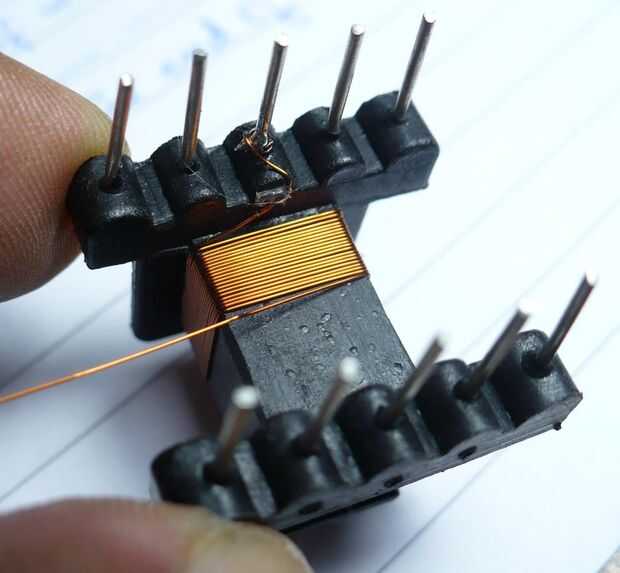

Las primeras vueltas: Esto demuestra cómo la NP es herida. El cable debe ser estrechamente la herida (sin estiramiento o flexión y torceduras de cualquier tipo) alrededor de la canilla. Debe evitarse cualquier diferencia entre las vueltas. Trate de mantener los espacios minimizados empujando las vueltas hacia el lado la estrella de la bobina
Dimensionalmente la bobina puede tomar a 56-57 vueltas. Nuestro objetivo es poner 55 vueltas sobre esta primera capa.
Una vez hecha la primera capa, continúan viento en capa dos, es decir, por encima de la capa 1, hasta que la bobina llega al final comienzo una vez más. Por lo general, si la bobina se hace con cuidado (recuerda que estamos haciendo esta bobina manualmente), uno debe ser capaz de dar cabida a 55 vueltas en cada una de las capas. Las dos capas juntas por lo tanto proporcionará el completo 110 vueltas que se requieren para NP.

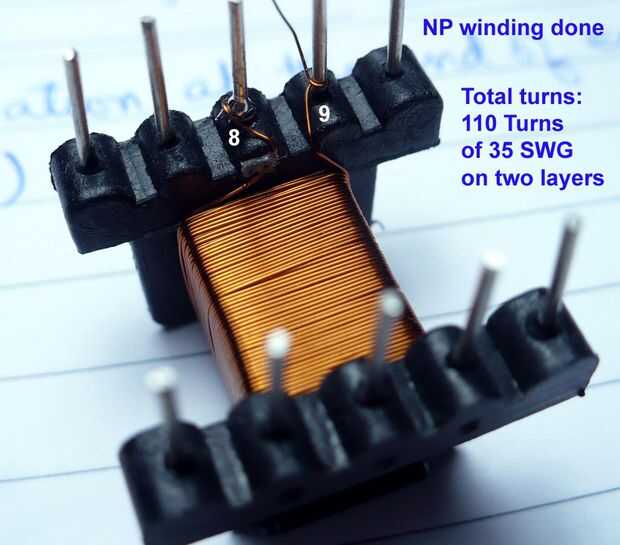

La fotografía muestra las dos capas de NP hecho. El cable termina en pin9 (punto), que todavía no se suelda.
Este cable continuará la siguiente bobina al pin10. Pero primero la superficie de esta bobina debe estar aislada con cintas. Observe unos pequeños errores durante el devanado que condujo a una pequeña anomalía cerca del centro de la bobina.
Paso 2: Aislar NP

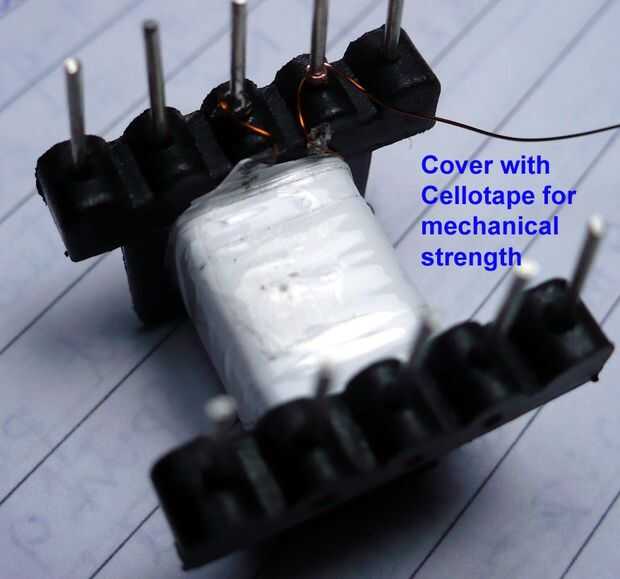

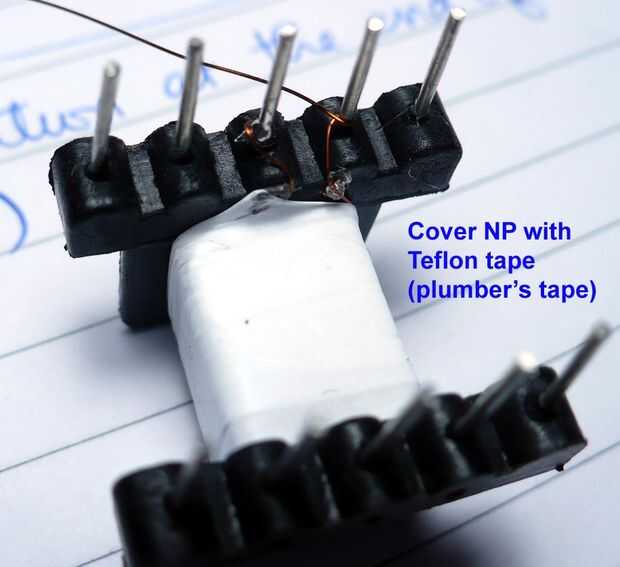

La cinta de teflón es suave, hace un buen aislante, justo por encima de NP. La superficie es lisa cuando el aislamiento de cinta Teflon más suave y frágil se ve reforzado con cinta de cello para resistencia mecánica. Los otros devanados están puede ser puesto encima de esta capa de aislamiento. Ahora que NP se fija bien en la bobina, uno puede quitar aislamiento del alambre esmaltado y soldadura al pin9 (dot) de la bobina.
Paso 3: Viento y aislar NP2

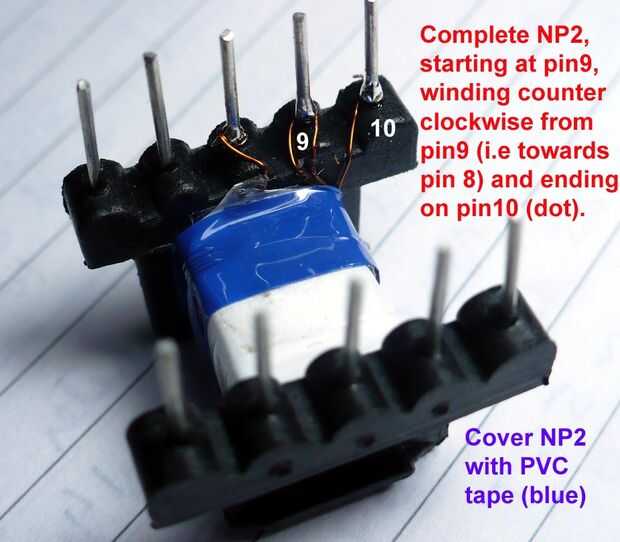

La bobina de NP2 consiste en 5 vueltas de alambre (35 SWG). Para el bobina NP2, pin10 es el final de punto. Por lo tanto, cuando a partir de pin9, uno vientos el cable va en la dirección de pin8 (es decir, en sentido antihorario, como se hizo con NP). La bobina termina en el pin10, que es el punto final.
Es importante asegurarse de que el aislamiento del PVC de la cinta es también entre el alambre de retorno (ir a pin10 y ya herida 5 vueltas de los cables de NP2, a partir de pin9. Este proceso será válido para todos los bobinados.

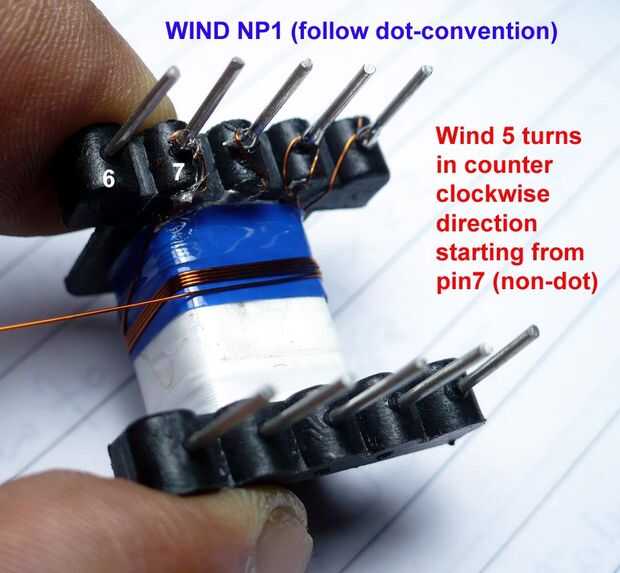

Paso 4: Viento y aislar NP1
Ahora todos los tres bobinados de lado primario se realizan (pernos 6-10). Como se muestra en la fotografía, estas bobinas son todos bien aislado de cualquier otro de la bobina pueden crearse para el lado primario (pins 1-5). En esta aplicación, el devanado secundario (baja tensión) tiene muy pocas vueltas, y todos podrían conseguir acomodados en la otra mitad del espacio de capa3. Estos devanados secundarios deben aislarse bien con respecto a ellos.
Step5: Viento NS2

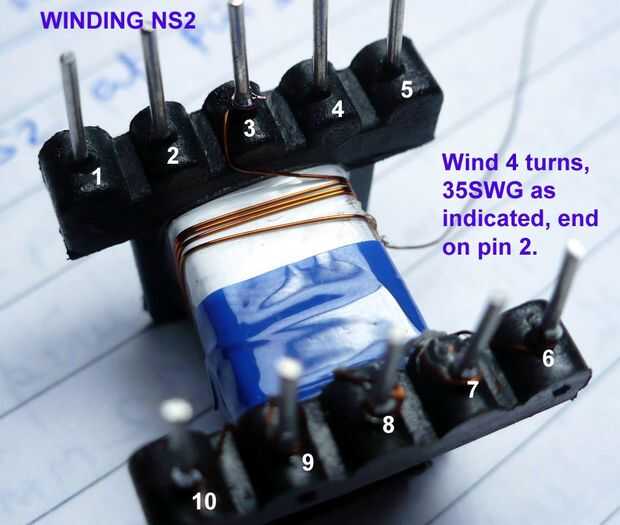

Observe que eso pin3 es punto final con respecto al pin2 para NS2 de la bobina.
Lo importante de este transformador es que la Convención de punto se puede seguir por separado para todos los devanados primarios o todos los bobinados secundarios. Entre todos los devanados secundarios, NS1, NS2 y NS3, respetar la Convención de punto.
Así que aquí, realmente tenemos sentido de dirección de la bobina invertida en comparación con la primaria. Aquí tenemos a partir en punto final ir hacia la izquierda (recuerda que la bobina es vista ahora desde el otro lado!).
Step6: Viento y aislar NS3
NS3 fue herida otra vez asegurándose de que el cruce de su extremo va a pin1 está aislado, con cinta de PVC, de sus 8 gire la bobina debajo de él.
Cubrir esta bobina con cinta de PVC para que la NS1 bobina final puede hacerse en la parte superior.
Pin 2 es punto final, para este bobinado entre pin1 y pin2. 8 vueltas, estrechamente espaciadas y la herida más para el lado secundario de la bobina, asegura propiedades funcionales decentes.
Paso 7: El viento y aislar NS1

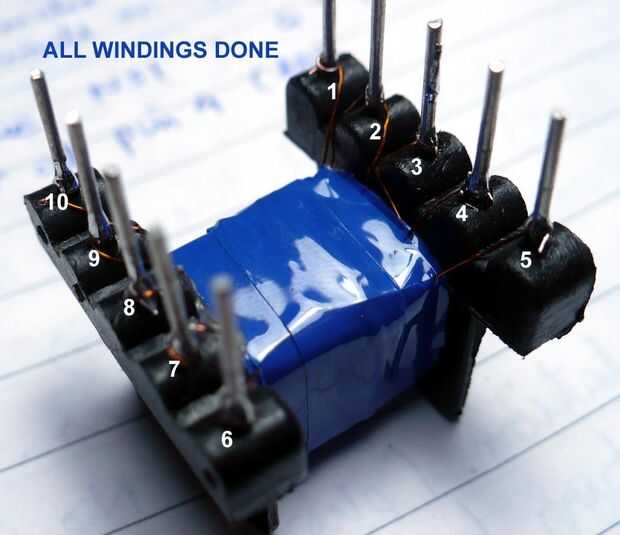

Una mirada final a los puntos en los lados primarios y secundarios:
