Guía de muelle 9: Autodesk Inventor HSM al flujo de trabajo de Shopbot (4 / 7 paso)

Paso 4: CAM: trayectoria (contorno 1)

Para mi diseño, que tenía más de un contorno que quería la máquina. Empecé con el contorno cerca de la superficie de mi parte. Si su diseño es similar, continúe con los pasos siguientes.

1) en la cinta de opciones en la sección de fresado 2D, haga clic en "contorno 2D."

2) de forma predeterminada, se selecciona la última herramienta utilizada en la pestaña de "Herramienta". Usé la misma herramienta para todos mis trayectorias de herramienta.

3) cambiar la velocidad de avance de penetración a 20 pulgadas por minuto, como antes.

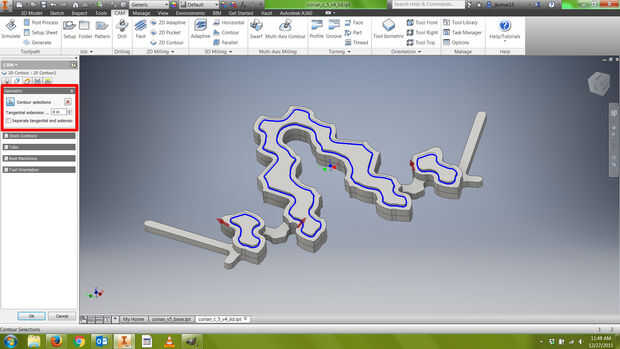

4) haga clic en la geometría del contorno. El resto de los defectos debe ser fino para esta trayectoria de herramienta contorno, ya que no tenemos que considerar stepdowns o fichas.

5) haga clic en Aceptar para crear la trayectoria de herramienta.
