Paso 1: Diseñar el modelo

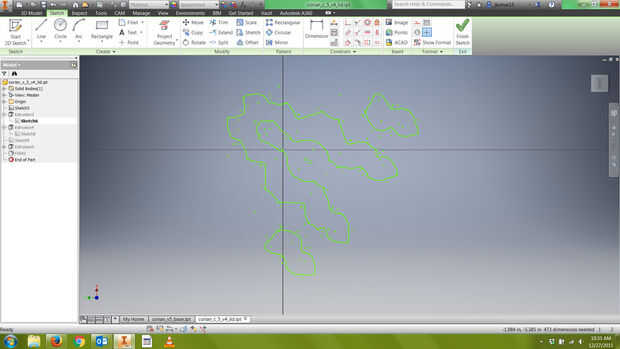

Si usted está diseñando su propio modelo, en Inventor iniciar un dibujo nuevo y crear un diseño en el plano xy. Utilizar restricciones para especificar puntos coincidentes, relaciones paralelas y perpendiculares, tangentes y dimensiones. Restringir una parte del boceto al origen; Esta es una buena práctica general.
En mi diseño, refleja mis bocetos a lo largo de un eje de simetría para crear una apariencia estilizada y barroca.

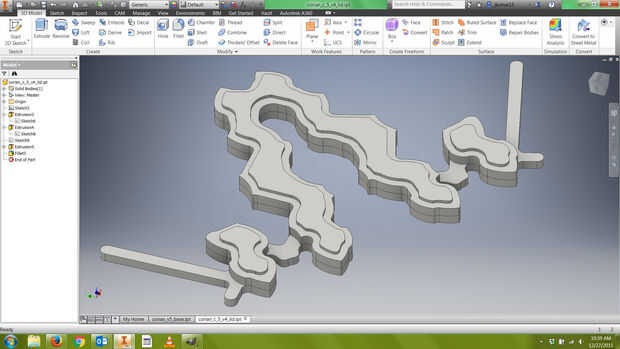

Terminar su boceto y extruir a lo largo del eje z. Elija otro plano para crear un dibujo nuevo y repita hasta que usted es feliz con su diseño. Guárdelo como un archivo .ipt.
Cosas a considerar:
1) comienzan con un modelo más pequeño para probar el flujo de trabajo. Mi diseño se ajusta a una 7 "x 7" x 0,5 "prisma rectangular.
2) considerar el tamaño de su stock. Sabía sería moler en corian, un plástico muy duro utilizado para las encimeras y viene en hojas de 0.5", por lo que es cómo determina la altura z de mi modelo.
3) considerar el tamaño de la fresa más pequeño. Esto determinará el nivel de detalle que puede llegar en su diseño. Sabía estaría utilizando una fresa 1/4" plano, así que para todos mis ángulos de l interna, he creado un filete con un radio de 0,15". Mis filetes son un poco más grandes que el radio exacto de mi fresa (es mitad de 0,25" 0.125"), esto impide la fresa parando para cambiar direcciones mientras corta la pieza, resultando en un acabado de superficie más suave.
