Guía de construcción de avión RC de la espuma (5 / 8 paso)

Paso 5: El ala 1/2

El ala fue probablemente el tema que aprendí más sobre durante el proceso. El mejor perfil para este plano es el Y Clark, pero la mía es realmente sólo una superficie arbitraria. La parte inferior es plana, en lugar de bajo-convexo. La envergadura es 48'' y tiene un buen montón de elevación. Un tema digno de la lectura en es cargamento del ala. Aquí está el enlace de wikipedia: http://en.wikipedia.org/wiki/Wing_loading. Ayuda buscar en línea para algunos aviones scratchbuild y buscando especificaciones de carga alar. Usted debe desarrollar un sentido general de la relación entre el tamaño de plano, wingloading y rendimiento. La wingloading de este plano le da las características de un entrenador. Es un avión muy dócil, suave vuelo.

El proceso de construcción del ala es muy simple.

Capas de espuma para la altura necesaria:

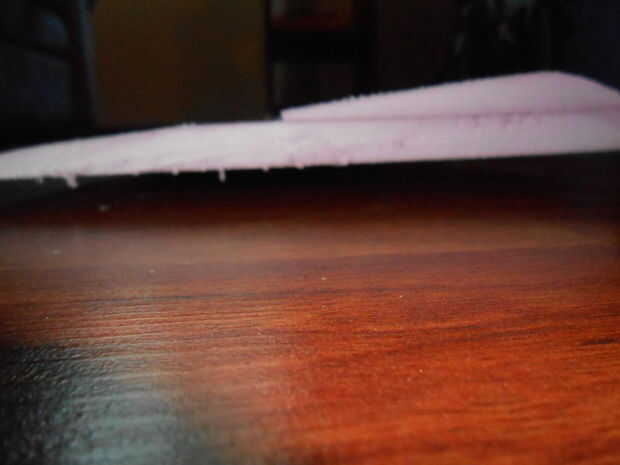

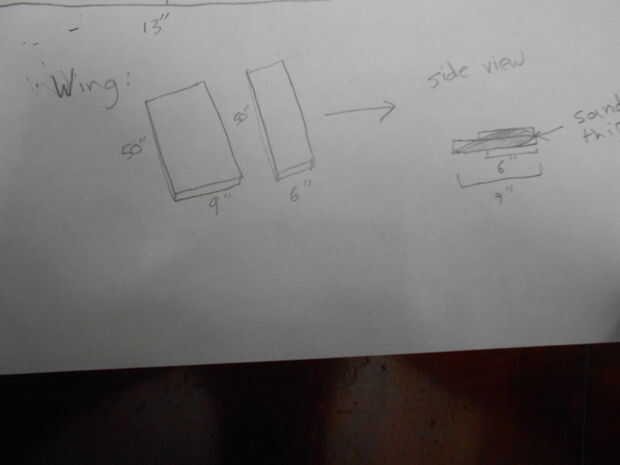

De la hoja rosada espuma original corte un pedazo largo, unwarped es 50'' de 9''. Corte otra tira de 6'' 50''. Utilizando la misma técnica de encolado utilizado para el fuselaje (niebla en el adhesivo en aerosol), Plaza de la pieza 6'' y 9'' y encolarlos. Vea el dibujo abajo. Esta es su plantilla áspera. Ahora todo lo que queda por hacer es lijar para que tenga una superficie de sustentación. Si los recursos están disponibles para usted, considere seriamente hotwire-cortar un ala airfoiled. Hará mucho más rápido y el resultado será más constante, pero debe construir una plataforma para hacer esto y no tengo los materiales necesarios. Búsqueda en línea (uso de instructables, por supuesto!) para un "hotwire cortador de ala". Personas hacen plataformas muy inteligentes para hacer esto, y sus resultados se ven realmente bien.

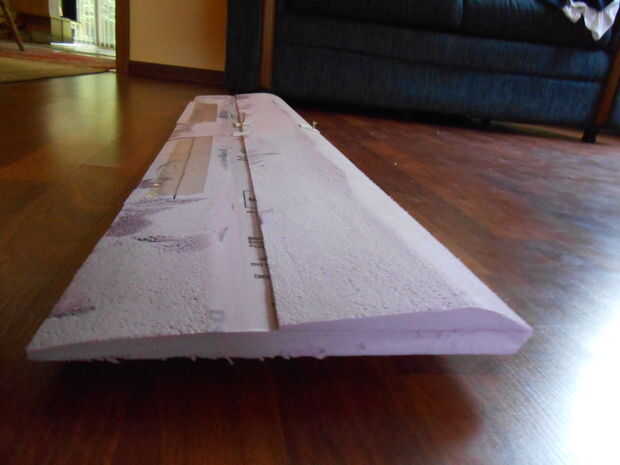

Si no se puede construir un cortador de alas, simplemente imprimir una plantilla de Perfil de la búsqueda de una imagen u otro sitio Web. Utilice Word, Paint o cualquier otra utilidad de tamaño acorde ala (distancia del borde al borde posterior del ala) a 9'', ya que es su ala 9'' de largo. Entonces, fijar la plantilla al lado de la hoja de la espuma y empezar a lijar. Lijado a mano requiere mucho tiempo y es mucho trabajo, pero mi ala es prueba de que se puede hacer. Un archivo o potencia herramienta de lijado sería mucho más eficiente. Tómese su tiempo con esto.
