Paso 1: materiales
Materiales: La armadura de avión:

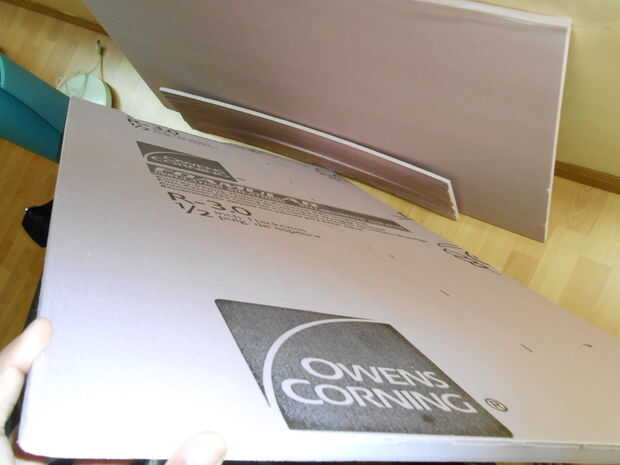

El fuselaje: 1/2 pulgada DOW vivienda aislamiento espuma, láminas de aislamiento de espuma de rosa y espuma de EPP(Expanded PolyPropylene) son todos nombres que he escuchado esta espuma llamada. Tengo mina de Menards, pero también está disponible en Home Depot y Lowes. Viene en una hoja de 4'x 8' que puede hacer planos de 1 y 1/2 de. La espuma es excelente para esta aplicación; tiene buena compresión y fuerza de impacto (este último es una necesidad casi seguramente será slam esta cosa en la tierra: D). Es también fácil de arena, que es una necesidad si quieres la cosa para quedar bien. Asegúrese de que obtener la hoja de 1/2 pulgada de tamaño!!!!
El ala:
El ala está hecho de la misma hoja de la espuma de DOW/color de rosa que el fuselaje se hace de. Es un verdadero ala airfoiled. Es muy fuerte por sí mismo, pero usted puede Agregar un mástil de ala. Usar un 1/4 '' (6 mm) Espiga de madera de la ferretería local.
Timón y elevador:
Tablero de papel de la espuma. Mina fue puesta alrededor de la casa, pero se puede de 2'x 3' hojas por un dólar en la tienda de dólar. La única razón por la que escogí esta espuma de timón y elevador fue porque quería el plano para que quede bien, y sabía que podía rociar pintura el papel sin la fusión de la espuma. Nota:usted no pintura de aerosol espuma aislamiento viviendas, ni se puede usar pegamento (superglue) de CA. El solvente derretirá la espuma de.

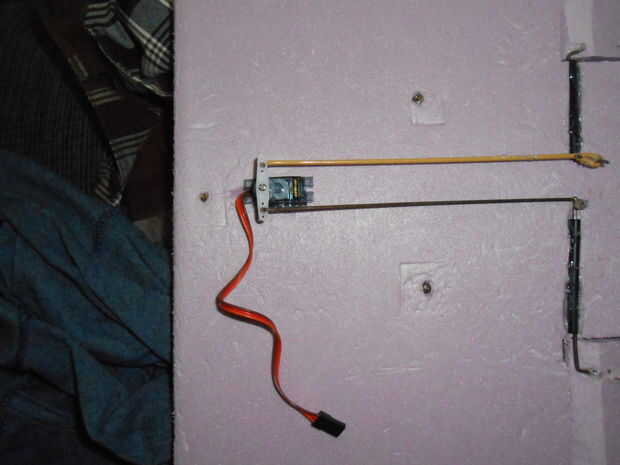

Varillas de empuje de servo para superficies de control:
Usé alambre perchas. Son gran barata, el trabajo y pueden reemplazar fácilmente. Yo estaba siendo frugal; estos estaban poniendo alrededor de la casa. Otro cable de suficiente fuerza trabajará también.
Electrónica:
Como he dicho antes, esto es donde la mayoría del dinero se gastará. Las piezas que recomiendo son cambiables como tienen calificaciones similares y la configuración del motor y la hélice proporcionar energía suficiente. Utilicé a este combo de hobbypartz.comhttp://www.hobbypartz.com/60p-dy-1028.html, pero usted puede utilizar cualquier parte que tienen calificaciones similares.

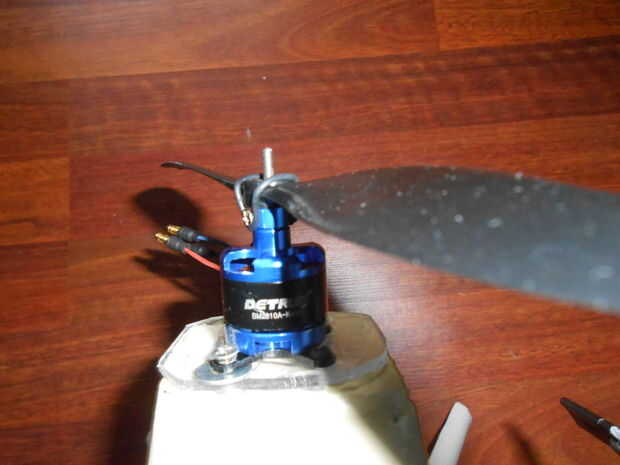

Motor:
Un montón de vendedores en línea vende motores que pueden ser sustituidos por lo que usé. Como el motor y recomendado circule corriente de tracción que puede manejar su salida, debe estar bien. Empuje debe ser en cualquier lugar de 600-800 gramos. Proposición debe ser alrededor de 10 pulgadas, ya que se trata de un avión vuelo lento. Asegúrese de que ya viene con todos los accesorios necesarios para montar en el avión y adjuntar a su esc, o comprar estos por separado. Estos incluyen conectores, del encogimiento del calor, un monte prop y hardware de montaje del motor.
Costo: ~$15.00

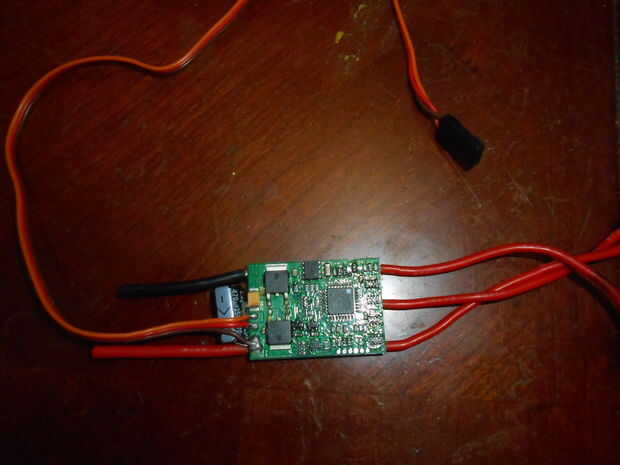

ESC:
Funcionará cualquier esc valorado alrededor 20 a 30% más que el máximo consumo de corriente del motor. Una mucho mayor esc amperaje funcionará, pero puede quemar el motor si corres demasiado el acelerador a fondo.
Ejemplo: motor dibuja máximo 14,5 amperios
Salida debe estar alrededor de 20 amp.
Costo ~ $12,00

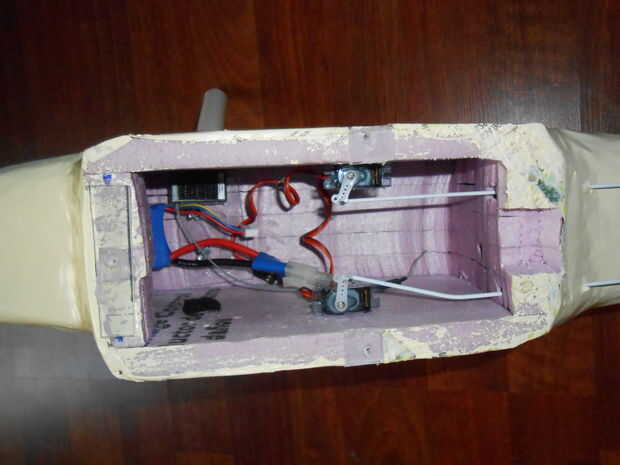

Servos:
Necesitarás 3 para este plano, ya que es un canal 4.
Pueden ser micro o estándar. Micro son mucho más ligera, pero hacer el mismo trabajo, usé micro servos (servos de 9g)
Costo: $6,00
Batería: utilicé un 3s 30C 2200mah, sino la tuya puede ser incluso hasta de 3000mah. Todo depende del tiempo de vuelo que desee, pero debe ser una celda 3 (11.1v) y tener un c 30 o más alta clasificación.
Costo: ~ $15,00
Cargador: Leo en polímero de litio seguro de carga, estas baterías pueden ser muy peligrosas y debes saber todo lo que hay que saber antes de manipularlos.
Comprar un cargador inteligente de equilibrio que tiene un corte una vez que la batería está completamente cargada. ¡ Vale la pena.
Costo: $23,00

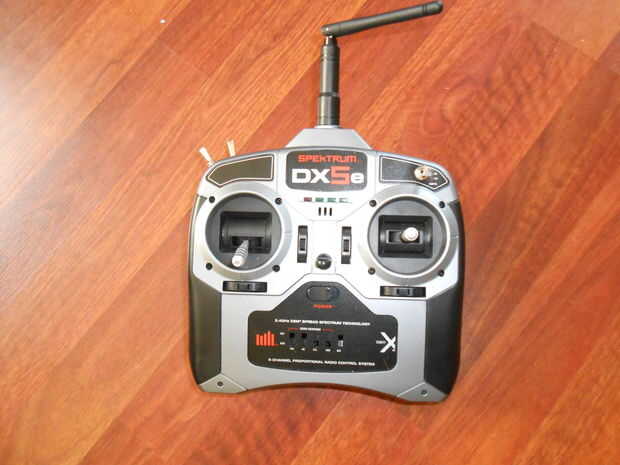

Radio: Hay muy buenos transmisores para muy barato, pero asegúrese de que es de 2,4 ghz y que tiene al menos 4 canales. Volar con la Spektrum dx5e, que es algo caro para lo que es. Utilice su propio juicio, pero no Compro chatarra.
Costo: $30,00
El total de estos electrónica es $101,00 . Puede parecer caro, pero es un muy buen precio para un avión rc entrenador casero 4 canales.
Tren de aterrizaje opcional: metal de aterrizaje lo bueno es que se puede doblar. Tuve todas las piezas para construir mi propio, así que lo hice en su lugar. He utilizado tubo de PVC partido por la mitad.
http://www.hobbyking.com/hobbyking/Store/__4952__Alloy_struts_12cm_high_19g.html
Ruedas: (conseguir 2)
http://www.hobbyking.com/hobbyking/Store/__5613__Light_Foam_Wheel_Diam_70_Width_20mm_.html
Materiales de construcción:
Estas son herramientas que necesitará para construir su avión.
-Agudo cuchillo de la manía y un montón de hojas extra
Hotwire - cortador-existe una gran cantidad de conocimientos sobre el tema en línea. Es muy fácil de construir su propio. Oportunidad perfecta para hacer publicidad de mi otro instructable sobre esto. ¡ Pruébelo!
-Meter el palillo, palillo de la yarda, o simplemente un palo y una cinta métrica.
-3m adhesivo en aerosol
-caliente el pegamento. Montón de dat
-papel de lija (preferiblemente lijadora de banda)
-Cinta de embalaje
-Ya sea de policarbonato, acrílico, MDF, madera contrachapada de luz (3/16 '' o 3 capas)
-habilidades básicas de la herramienta
