Guía de construcción de avión RC de la espuma (7 / 8 paso)

Paso 7: Instalación / configuración electrónica

Electrónica es a menudo un tema de confusión para comenzando aviadores. El motor configuración-el potencia, variador y batería, son realmente las más fáciles de trabajar. Todo lo que necesitas hacer es soldar en todos los conectores apropiados y montar al avión.

Para cambiar el giro del motor, cambiar cualquiera de las dos del motor a los cables de salida.
Los números en su prob deben ser hacia el exterior.

Un montón de tutoriales grandes existen en internet sobre cómo soldar los conectores de la batería, esc y motores-no voy a entrar en los detalles.

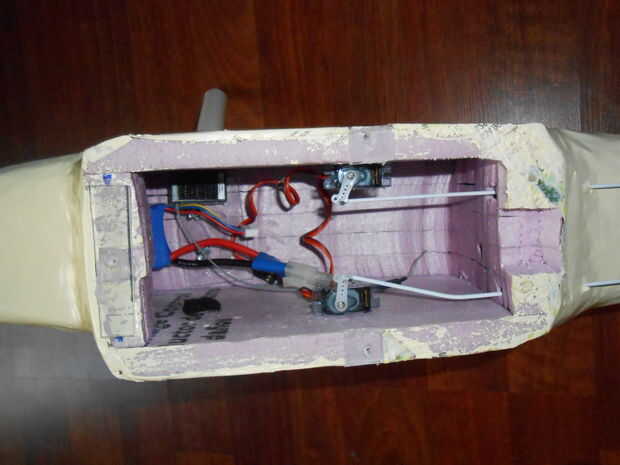

He proporcionado directrices y se describe cómo configurar electrónica, acompañado de imágenes.

Servos:

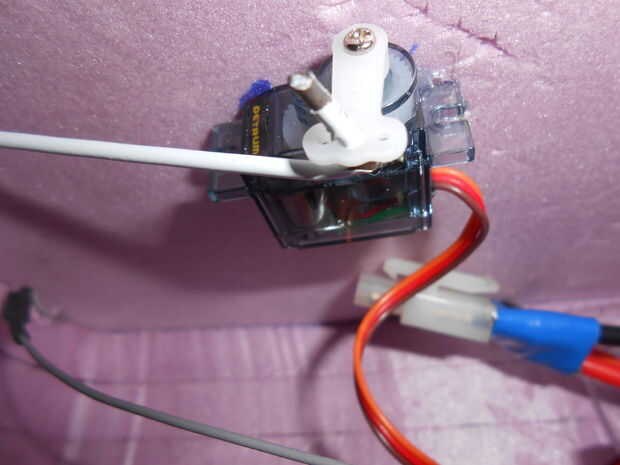

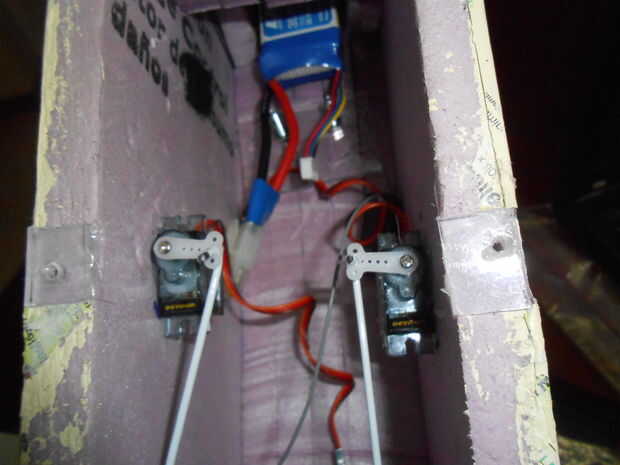

Comenzar con Servos. Simplemente caliente pegué mina en los lados de la bahía electrónica. Usted puede incrustarlos en la espuma, pero toma más tiempo y potencialmente debilita la espuma, que sólo pegué mina porque es conveniente.

Varillas de empuje del servo:

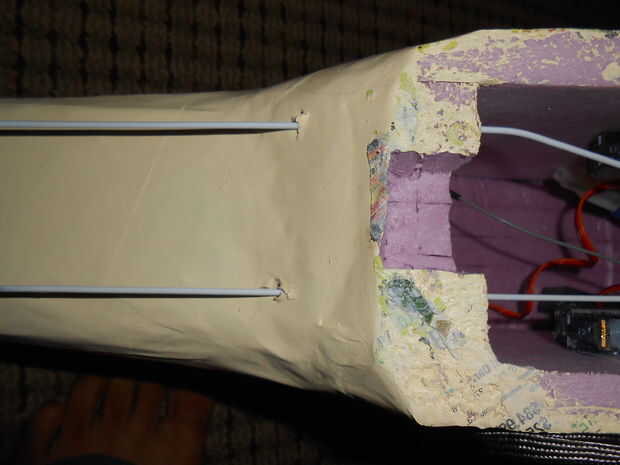

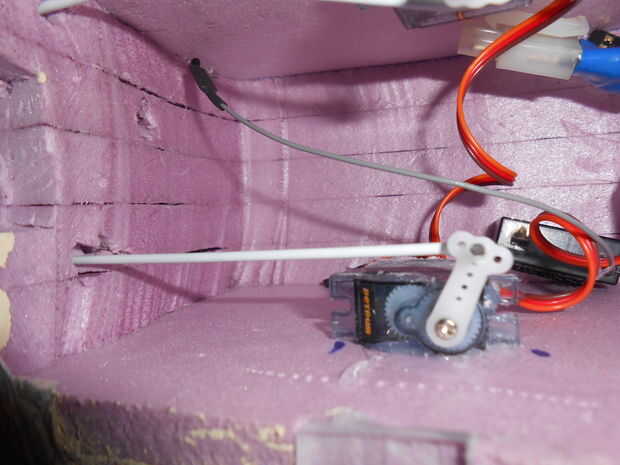

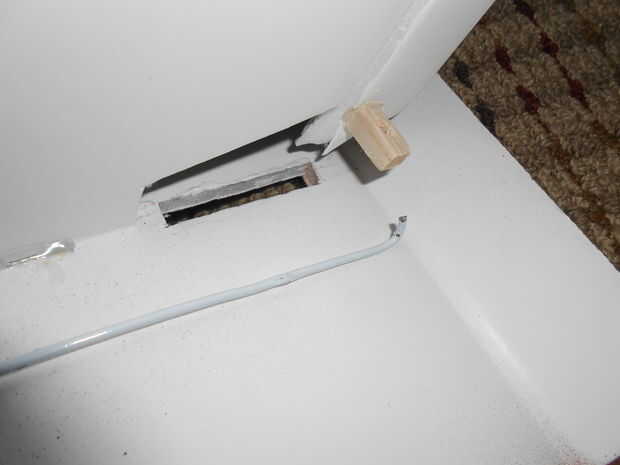

Como mencioné en el paso de materiales, usé una percha de alambre para barras de control. Para que se vean limpia, asomó por la parte posterior de la bahía electrónica. También puede incrustar los servos fuera de la bahía de la electrónica de fácil acceso, pero quería el plano para ver limpiador. Empiece con un trozo de alambre de 25'' de largo. Asegúrese de que está recto. Nos reducirá esto unas pocas pulgadas una vez que están situados, pueden necesitar múltiples perchas. Primero hacer un 90 grados de la curva en un extremo del cable. La sección doblada adjuntará a su cuerno de control en el timón. A continuación, meter un agujero en su fuselaje, como se muestra en la imagen. Usted puede calentar el extremo de la percha, y se funda como pasa a través, que es grande ya que proporciona una superficie sin fricción. Usted hará este paso otra vez para el ascensor, pero en el otro lado. Deslice el cable por el agujero (el recta final de curso) y luego coloque el extremo doblado a la horn. Estimar la longitud de la curva hará que en el otro lado para sujetar el cable al brazo del servo. Cortar a la longitud apropiada, y listo. Repita para el elevador, asegurándose de que sus curvas están en las derecha las indicaciones.

Batería:

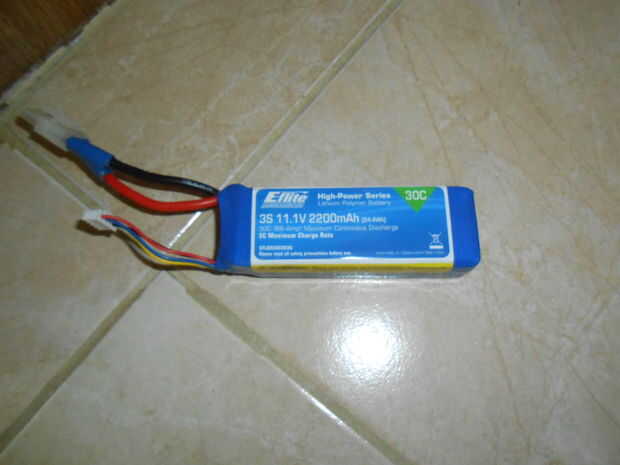

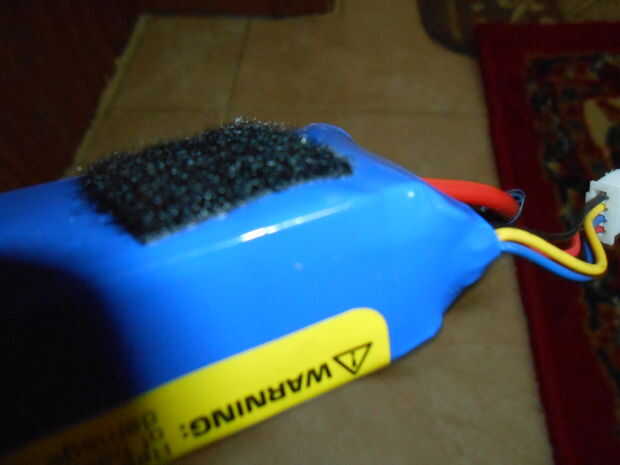

Instalación de baterías es fácil. Todo lo que necesitas hacer es poner en marcha y añadir un trozo de velcro para el fuselaje y la batería. Utilice un pedazo más grande de lo que hice, y va a ser seguro.

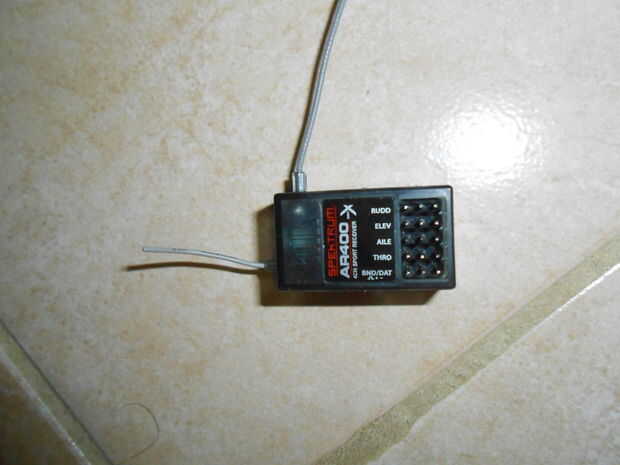

Receptor: Velcro esto también!! Ver las fotos.

ESC: Velcro en lugar de.  También, usted necesitará cortar un agujero donde entra el extremo de conexión de batería de este y luego hacia fuera. Es importante que haga esto, porque ya que el ala esté bien es incómodo de sacar al desconectar la batería. Hacer su vida más fácil y permitir que el enchufe se encuentran fuera del plano.

Motor:

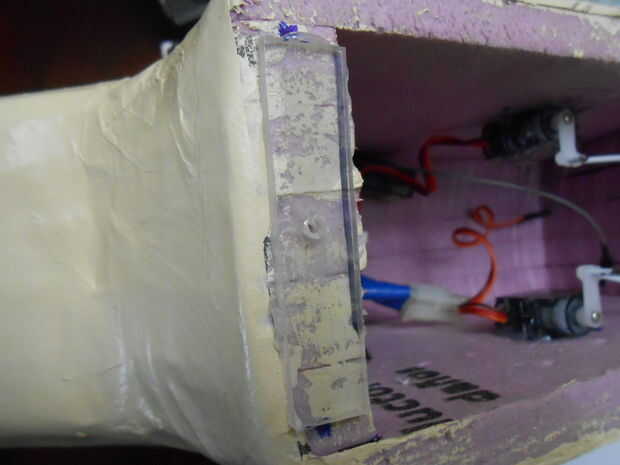

Esta parte es muy importante. Debe haber una pared muy rígida que conecta la espuma a una superficie que pueden montar tornillos a. Se llama el servidor de seguridad. Mina está hecha de policarbonato de 1/8 pulgadas, pero los sustitutos mencionados en materiales se pueden utilizar también. Asegúrese de que es el tamaño de la parte delantera de su fuselaje. Use generosamente pegamento caliente para unir a la espuma. Tu motor debe ser montado sobre su montura. Todo lo que tienes que hacer ahora es Alinee los orificios, taladro el firewall agujeros para emparejar, (tenga cuidado, su batería se encuentra detrás de esto!) y atorníllelo en su lugar. El motor que utiliza necesita ajustarse con una arandela (se muestra en las fotos) para ser recto. Usted puede ajustar esto después de volarlo por primera vez; el motor gira un gran apoyo y el esfuerzo de torsión puede girar el plano para que ajuste es necesario. Mi motor vino con un protector de hélice, que son ideales para principiantes-a romper objetos. Puede ser tenidos por un dólar en hobbyking. El motor que sugirió tiene un tornillo de montaje, para que vas a tener que pedir un protector de hélice por separado debe decidir usted quiere uno.
Nota: los cables del motor simplemente cuelgan hacia abajo de la parte inferior del fuselaje que se conectan a la esc. Usted puede cubrir esto de alguna manera, si lo desea.

Radio:
Lea el manual. Personas en todo el internet utilizan los sistemas de radio de 2,4 ghz barato. Saber su radio y sus funciones, para no destruir su avión: P

Eso es todo!!
Felicidades, has terminado la construcción. Sal ahí fuera y empezar a volar!
