Paso 6: Fuentes de alimentación
![]()
![]()
![]()
La máquina tiene

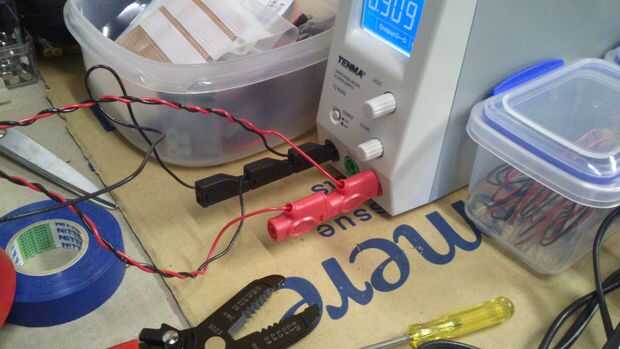

dos fuentes de alimentación separadas, debido a los requisitos de tensión diferentes. Los controladores de motor paso a paso pueden aceptar una fuente de 20V-50V. Cada motor paso a paso tiene una corriente máxima de 3.0A, pero en operación normal, los motores no necesitan 3.0A. Cuando se están ejecutando continuamente, he encontrado que necesitan menos de 1A cada uno. Cuando los motores están cambiando velocidad, generalmente necesitan menos de 2A cada uno. La fuente de alimentación que utiliza para suministrar ambos controladores paso a paso es una fuente de alimentación de laboratorio de 100W, con una potencia de
36V en 3A.

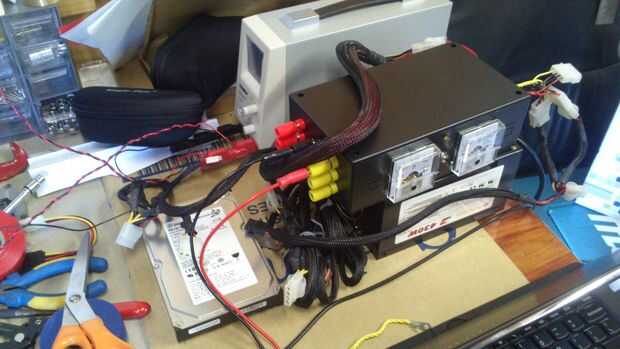

El controlador láser requiere por lo menos una fuente de voltaje de 10V, con corriente de por lo menos 1.25A. Usé una Fuente de alimentación ATX PC como una fuente de alimentación de 12V . El controlador de láser está conectado a la fuente de alimentación a través de una caja que hice, que proporciona conectores banana estándar de + 5V y + 12V terminales. La caja también tiene amperímetros analógicos de control actual. Para obtener instrucciones sobre cómo crear una caja ATX PSU, hay un número de otros instructables en este sitio.
