Paso 2: Método de movimiento lineal
Las especificaciones de husillos a bolas y accesorios de la máquina son:
husillo de 16mm, 400mm de longitud (462mm entre extremos trabajados a máquina)
paso 5 mm
Grado de precisión de C7
Soportes de husillo BK12/BF12
Opté por usar husillos a bolas debido a su muy alta precisión (mínimo contragolpe), rigidez y eficacia. Puesto que la tuerca del husillo consiste en rodamientos de bolas rodando en una pista contra el husillo, hay muy poca fricción, que significa que los motores pueden funcionar a mayor velocidad sin calarse.

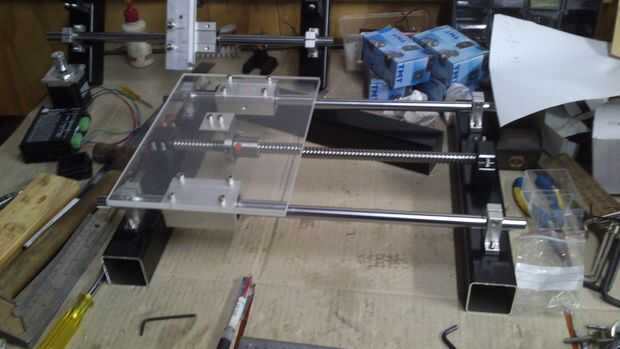

La segunda foto muestra una prueba para el eje x. A ambos lados del husillo es un rodamiento lineal en un eje de acero. Esta configuración es bastante común para máquinas cnc y proporciona una base estable para la placa base (eje y) y laser (eje x).

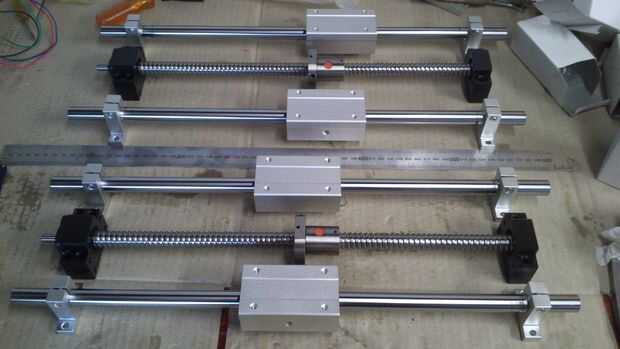

Las piezas que utilicé son:
eje cromado endurecido 16mm, longitud 500mm (CANT: 4)
rodamientos lineales de 16mm - SC16LUU (qty:4)
soporte de eje de 16mm - SK16 (qty:8)
Orientación rotacional está bloqueado con una pieza de aluminio (esto es cómo escribe en España! de la tuerca husillo) ángulo unido al componente móvil del eje. Esto puede verse en la última foto, que muestra el eje y. La placa base se fija a los dos rodamientos lineales y a la tuerca del husillo (a través del ángulo de aluminio). Rotación del husillo eje produce el movimiento lineal de la placa base.
