Paso 5: Láser diodo + Driver

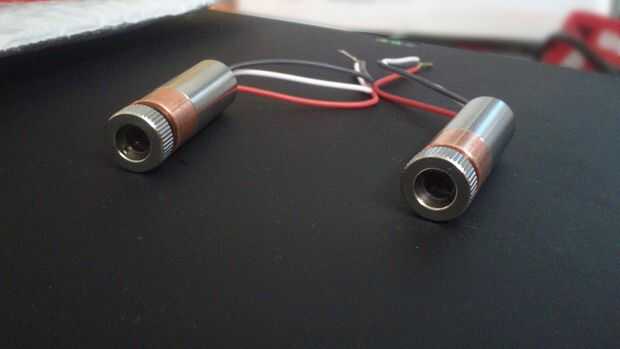

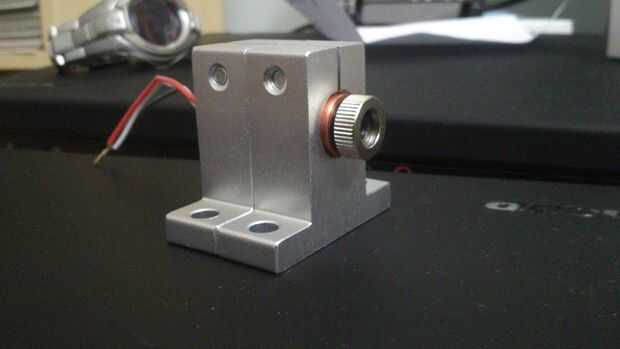

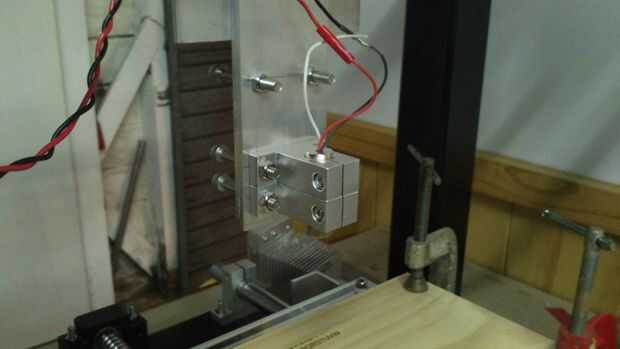

El diodo láser requiere un disipador de calor, cuando se ejecuta en niveles de alta potencia. SK12 12mm aluminio eje soportes, yo solía montar tanto enfriar el módulo del laser.

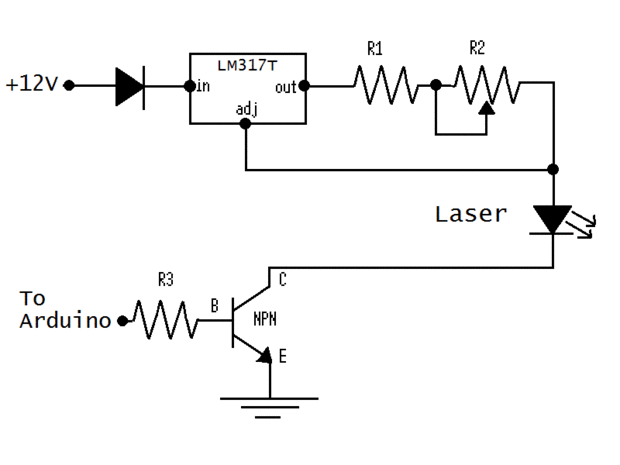

La intensidad de la salida del laser es dependiente de la corriente que pasa por él. El diodo por sí sola no puede regular actual, y si está conectado directamente a una fuente, sacará más actual hasta que destruye a sí mismo. Así, un circuito de corriente regulado es necesaria para proteger el diodo láser y controlar su brillo. Un esquema de mi controlador de láser está por encima.
Este circuito requiere al menos una fuente de 10V y tiene un simple encendido entrada de señal, que es proporcionado por el Arduino. El chip del LM317T es un regulador de voltaje lineal, que se ha configurado como un regulador de corriente. Un potenciómetro está incluido en el circuito para permitir que la corriente regulada a ajustarse.
Los valores de las resistencias son:
R1 - 1 ohm (3W)
R2 - potenciómetro de 5 ohm (15W)
R3 - 180 ohm (0.5W)
(R1 y R2 deben tener suficiente potencia para soportar la potencia que se disipa a través de ellos)
R1 y R2 juntos controlan el valor de la corriente regulada. La gama de salidas de corriente de este circuito son:
R1 + R2 = 1 ohm: 1.25A
R1 + R2 = 6 ohmios: 0.21A
El transistor NPN se utiliza como un interruptor. Cuando hay una salida de 5V de Arduino, el circuito se enciende el láser. Cuando hay una salida de 0V de Arduino, el circuito se apaga el láser.

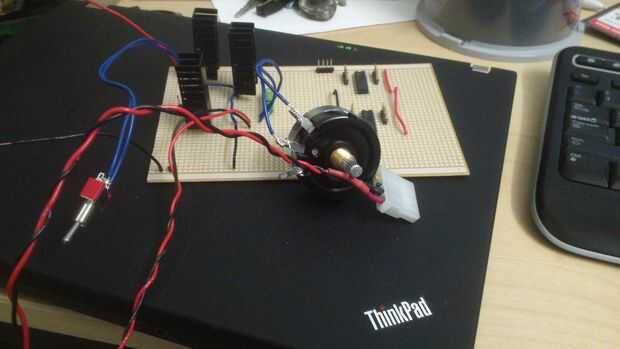

Usé la veroboard (perforada) para montar todos los componentes de controlador de láser. Disipadores de calor también se instalaron en el transistor LM317T y NPN. AWG 22 de núcleo sólido fue utilizado para las conexiones entre diferentes puntos de la veroboard.
