Grabador del Laser de Arduino (3 / 11 paso)

Paso 3: Construcción del marco

Soporta el husillo y eje soportes se montan en 50 x 50 mm postes de aluminio hueco. Estos mensajes se utilizan para todas las partes estructurales principales de la máquina y son realmente aluminio postes (se compra en Bunnings, si alguien de Australia está leyendo). El grueso del aluminio es de 2 mm.

Opté por usar estos mensajes ya que son fáciles de cortar y perforar y también llevar a cabo su forma bien al apoyar cargas pesadas. Además, porque son cuadrados, que proporcionan superficies de referencia excelente para hacer las cosas que son paralelo / perpendicular.
Los agujeros fueron perforados con un taladro inalámbrico, y los postes fueron cortados con una sierra de inglete. (También es posible cortar los postes de aluminio con una sierra para metales).

M5 tornillos de cabeza huecay tuercas M5 fueron utilizados para unir la mayoría de las partes. No usar un método de fijación permanente porque quería mantener todo ajustable. Con tornillos también significa que la máquina es fácil de desmontar y modificar para futuras actualizaciones.

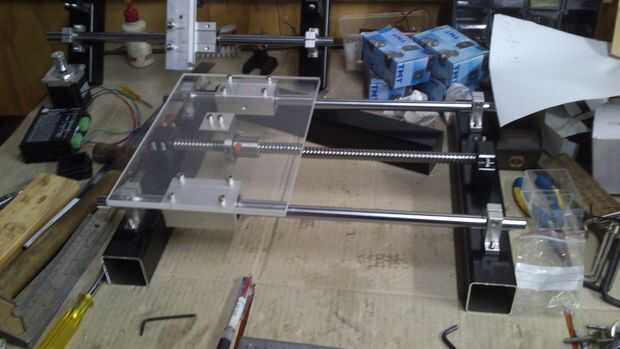

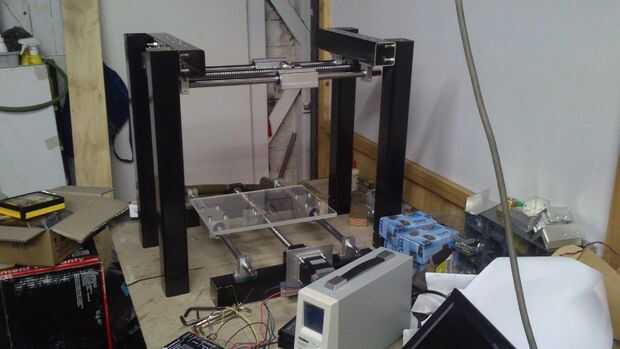

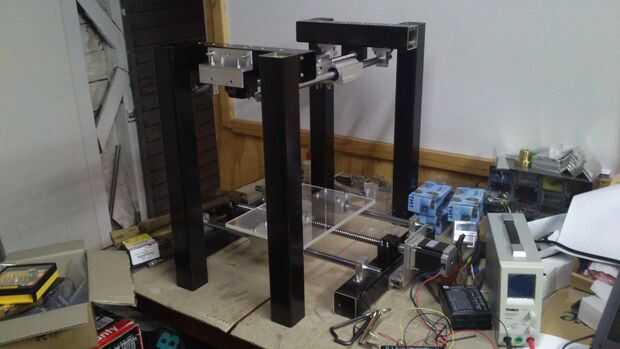

Algunas fotos del marco de la construcción están por encima. La base del eje y se compone de varios tamaño A4 4.5 mm espesor Borrar hojas de acrílico.
