Software en línea de PCB
Algunos fabricantes comerciales de PCB ofrecen su propio software en línea libre. Mientras que algunos de estos productos pueden ser muy capaces, sufren una desventaja enorme - está encerrados en sus servicios. Si usted quiere tener su PCB hecha en otra parte, estás de suerte. Por esa razón no dan estos programas una segunda mirada.

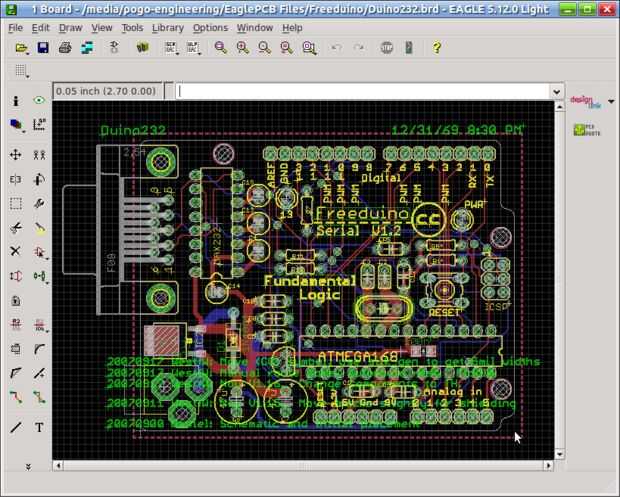

Eagle CAD
Eagle CAD es el software de diseño PCB favorito entre los diseñadores de hardware de código abierto. Por eso hay un montón de extensas bibliotecas de componente y huella disponibles para muchas de las piezas utilizadas por aficionados y la comunidad open source. Si bien es un programa comercial, la empresa ofrece una versión gratuita limitada sólo por el tamaño del PCB.
A pesar de todas estas ventajas, águila sufre de algunos problemas importantes. Yo mi opinión, son espectáculos de parar los problemas. No son errores, ni son limitaciones en sus capacidades. El problema es su interfaz de usuario. Parece que es una reliquia de la época del DOS. La interfaz de usuario es todo al revés de la interfaz normal del ratón impulsada en todos los sistemas operativos modernos. Lo peor aunque no es sólo que es diferente, pero es muy ineficiente y muy difícil de utilizar. La curva de aprendizaje es empinada y una vez que aprendes a usarlo, todavía no hay nada mejor. Si elige este paquete, prepárate para pasar mucho tiempo usándolo.

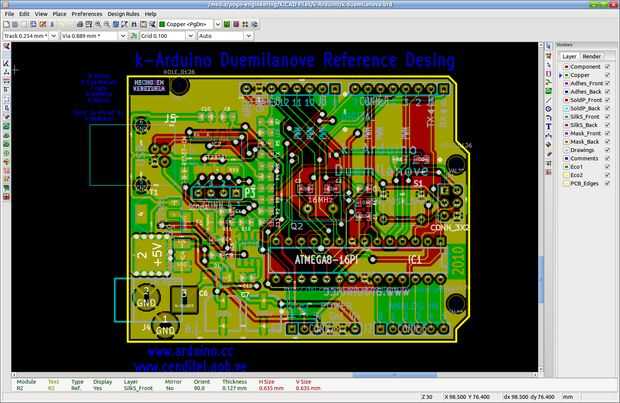

KiCAD
Esta aplicación es gratuita y de código abierto y tiene mucho para recomendarlo. Es fácil de usar y muy capaz. También tiene un puñado de apoyo en la comunidad de hardware abierto. No vas mal usarlo.
Sin embargo, es difícil convertir un esquema en un PCB. Si era el único problema, sería menor. Sin embargo, creo que es igualmente difícil ya sea adelante o atrás-anotar los cambios realizados en el diagrama esquemático o PCB. Tienes que pasar por un tedioso proceso cada vez. Este tema es un tapón verdadero espectáculo para mí. Es de esperar los desarrolladores eventualmente solucionará este problema.

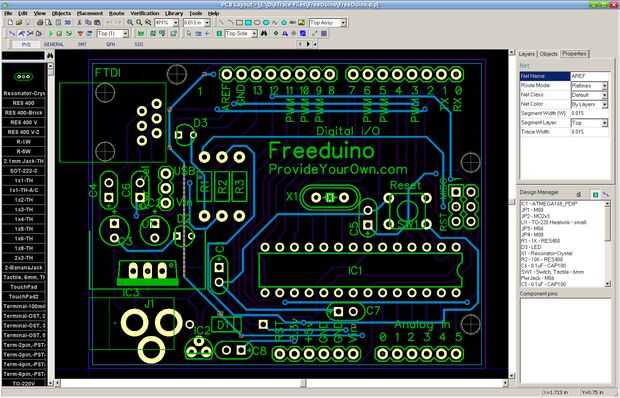

DipTrace
Aunque esta es una aplicación de Windows, se porta muy bien bajo Wine y lo ejecuto en Linux sin ningún problema. Como KiCAD, tiene mucho para recomendarlo. Tiene una interfaz moderna, corta curva de aprendizaje y es rápido y fácil de hacer las cosas.
Mientras que es software comercial, se presenta en una versión gratuita con limitaciones generosas. Proyectos de hardware más abiertos nunca funcionará en ellos.
Recomendación
DipTrace es el software que te recomiendo en primer lugar, seguido de KiCAD. Si no fuera por mala anotación de adelante/atrás de KiCAD, conseguiría mi recomendación. Usted puede diseñar circuitos de DipTrace el primer día. Hay una biblioteca de componentes decente, y es fácil agregar sus propios componentes y huellas.
