Generador de Van De Graaff casero (5 / 9 paso)

Paso 5: La columna de soporte

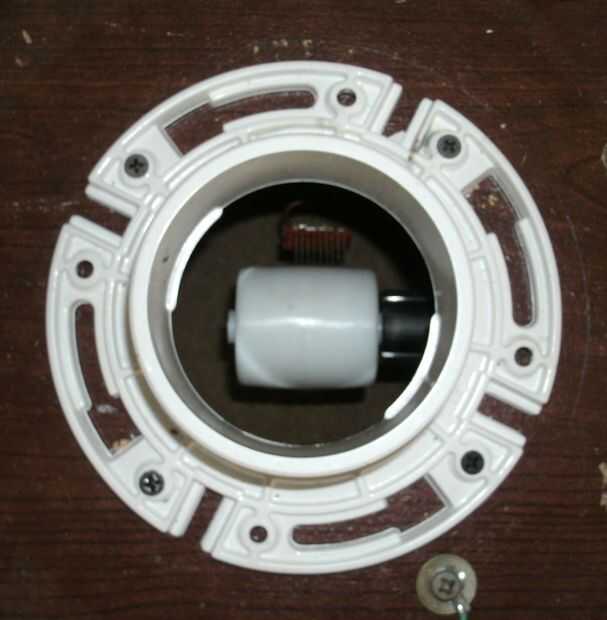

La columna de soporte debe seleccionarse para permitir suficiente espacio para la banda.  La altura de la columna depende en parte del tamaño de la salida del terminal; la regla general es que la distancia entre los rodillos debe ser al menos 1.5 veces el diámetro de la terminal de salida.  Así que para una esfera de salida de diámetro 12 pulgadas debe tener al menos 18 pulgadas entre los rodillos.  En mi unidad utilicé una longitud corta de 2 pies de PVC para asegurar que estaba trabajando con extremos cuadrados, como no tengo una manera confiable de hacer cortes cuadrados en el PVC.  Cuando se agrega en las distancias para el ensamble de conector y el rodillo superior y la distancia a medida que pasa a través de la base del motor agrega casi otro pie.  Así que en esta unidad la distancia es probablemente dos veces la longitud ideal entre los rodillos.  Una columna más corta hubiera sido mejor todo para reducir las pérdidas de carga, pero tenía que trabajar con lo que tengo.  Si tienes acceso a una sierra eléctrica o tu tienda local home tiene un cortador de tubos de PVC de alimentación y puede extremos cuadrados cortados entonces usted puede ser capaz de tener ellos cortan a sus necesidades específicas.

En segundo lugar el orificio de entrada en el terminal de salida se ajusta sobre el tubo de PVC de 4 pulgadas y viene a descansar en el acoplador que une a la columna de soporte para el montaje de rodillo.  La manga interna tiene una corona humedecer el cuello para reducir las descargas de corona y la manga sí mismo ayuda a estabilizar la salida terminal en la columna de soporte.
