Generador de Van De Graaff casero (4 / 9 paso)

Paso 4: La Base

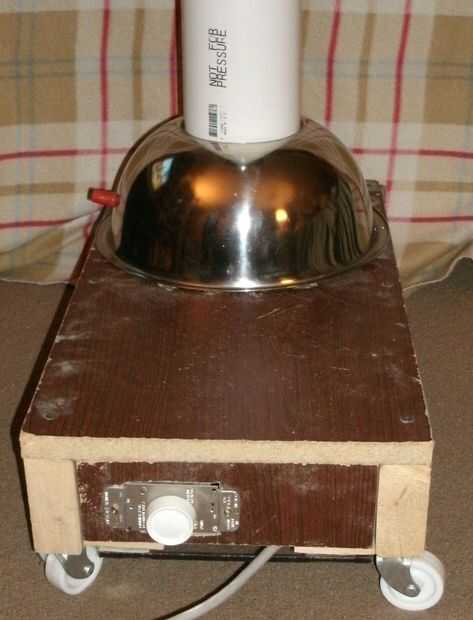

La base fue construida conectando 2-19,75" 2 x 4 a 21,5" por 12" pieza de tablero de partículas.  Un extremo es cerrado por 12" 2 x 4.  El otro extremo es una pieza de aglomerado para montar el interruptor en.
Mayoría de la gente recomienda acrílico u otro plástico materiales para evitar absorción de humedad.  Se decide utilizar madera o aglomerado tablero de una capa o dos de uretano deben cubrir suficientemente bien como para evitar problemas de humedad.

Se cortó un agujero en la cubierta de la correa pase a través y una brida de montaje de armario de PVC fue montada a la cubierta.  La columna es 4" tubo de PVC de diámetro desde un hardware/home center y fue vendida en longitudes precortadas 2'.  Usted puede cortar su propia pero necesita ser capaz de hacer la Plaza final para que la columna no se inclinan a un lado o el otro esto producirá desactivado el seguimiento y hacer la correa jog al lado a gran velocidad.

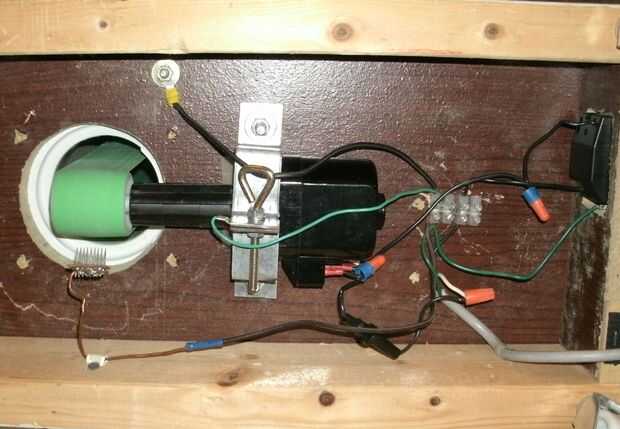

No hay mucho cableado necesario.  Poner el interruptor atenuador y el soporte de fusible en serie con el lado caliente de la línea de corriente alterna.
