Generador de Van De Graaff casero (3 / 9 paso)

Paso 3: Construcción de rodillos

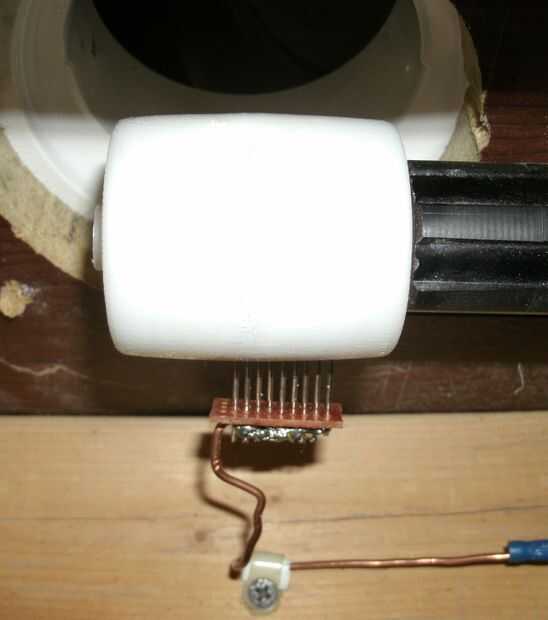

El rodillo más bajo es de un conjunto de muebles y tiene un OD de 1 5/8" Esto tiene un agujero pretaladrado y tuve que ampliar ligeramente el agujero y utilice alcohol para conseguir que se deslice en el eje del motor.  Esta permanentemente había montado en el rodillo en el eje una vez evaporado el alcohol. También este rodillo tenía una corona leve, esto es deseable, ya que ayuda a la banda seguir recto al operar.

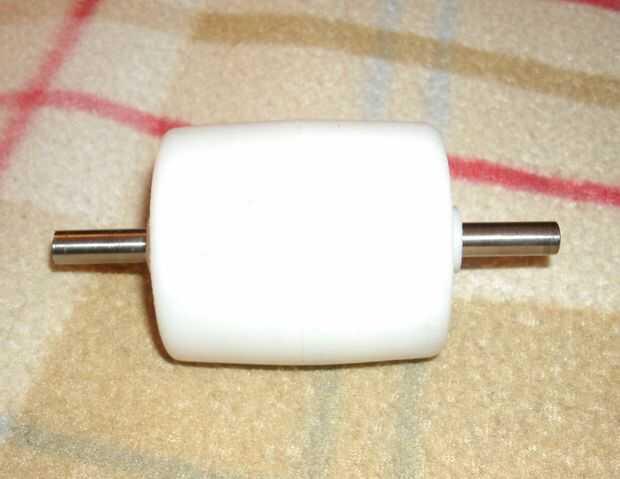

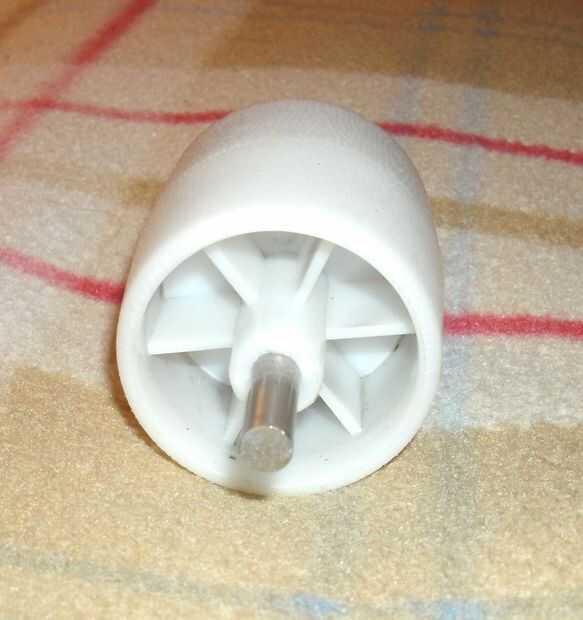

El rodillo superior es una sección larga de 2 3/4" 2" blanco del diámetro del tubo de PVC.  Dos ruedas de patín se utilizaron como los cubos del centro para el rodillo superior.  I les atornillan y había montado en una prensa del taladro y les había lijado hasta que podrían ser presionados firmemente en el tubo de PVC.  El rodillo fue colocado en un soporte de mandril de un torno y los extremos se lija para darle el centro de una corona.  Rodamientos fueron insertados en las ruedas en el rodillo y un árbol se pasa a través del agujero de centro del rodillo y con la fijación de los collares para evitar que el rodillo de centrado y el árbol fue montado en rodamientos en cada extremo. Ver la imagen para más detalles.
