Generador de Van De Graaff casero


El generador de Van De Graaff inventada en 1929 por Robert J Van De Graaff usa un par de rodillos, peines y una correa de goma (o nylon) para crear una carga de unos mil voltios.  Esta carga se extrae en el centro de una esfera hueca de metal, este último proceso aprovecha el efecto de cubo de hielo de Faraday para multiplicar esta carga a decenas o cientos de veces el voltaje de entrada.
La producción de carga se produce en tres áreas principales: el cinturón de rodillos, los peines y el terminal de salida.

Hay dos tipos principales de aire aislado VDG, externamente excitados y excitantes.  Este instructable centrarán en esta última como cualquier auto excitado VDG se puede convertir fácilmente a una unidad externamente excitada colocando una fuente de alto voltaje DC al peine inferior y retirar el peine de la tierra.

Los rodillos en esta unidad se deben seleccionar para que sean lo más lejos aparte en la serie triboeléctrico como sea posible.  A continuación es una carta simple para la referencia:

Serie triboeléctrico

  • Humanos de las manos (si está muy seco) +++ positivo +++
  • Cuero
  • Piel de conejo
  • Vidrio
  • Pelo humano
  • Nylon
  • Lana
  • Piel
  • Plomo
  • Seda
  • Aluminio
  • Papel
  • Algodón
  • Steel                                                       (neutral)
  • Madera
  • Ámbar
  • Goma dura
  • Níquel, cobre
  • Latón, plata
  • Oro, platino
  • Poliester
  • Estireno (Styrofoam)
  • Abrigo de Saran
  • Poliuretano
  • Polietileno (cinta scotch)
  • Polipropileno vinilo (PVC)
  • Silicio
  • Teflon                                                --- Negative ---

Para esta unidad he utilizado un rodillo PVC(vinyl) de la parte superior y un rodillo de Nylon para la parte inferior, esto le dará una unidad que tiene una tensión de salida negativa.  Para crear una unidad con un positivo voltaje de salida simplemente inversa el arreglo de rodillos.

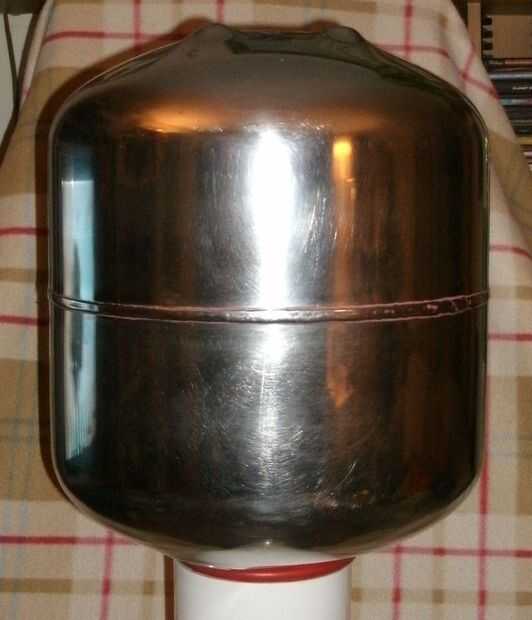

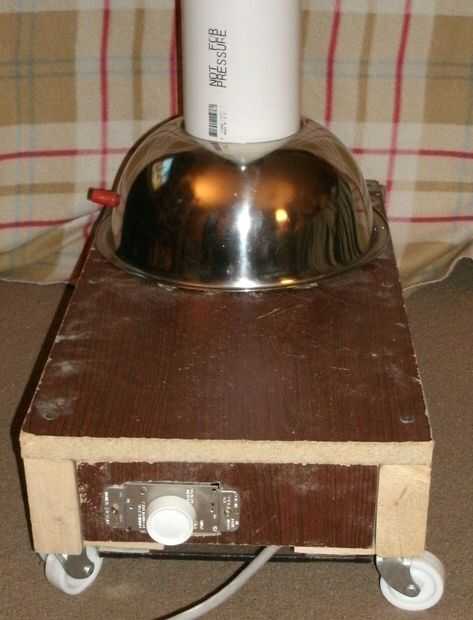

En lugar de la terminal de salida esférica estándar reciclé un tanque de helio como el terminal de salida.

Esto no va a ser un artículo específico sobre cómo construir este VDG particular (Van De Graaff [ahorra escribir]) sino más bien lo que debe hacer para construir un VDG.  Sin embargo voy a intentar explicar los procesos involucrados para cada uno de los componentes necesarios para que tenga un concepto de lo que se supone que para hacer que le ayudarán en su propia construcción y solución de problemas.

Si usted decide construir un modelo de 700KV grande o una unidad de pequeña mesa los componentes son que exactamente iguales sólo el tamaño es diferente.  También cuando se trata de VDGs, el tamaño importa, la tensión de salida es determinado por el tamaño y la forma de la salida del terminal, el tamaño de los rodillos, la velocidad que la carga se entrega al rodillo superior y la distancia entre los rodillos.

Así mientras esta unidad que es sólo de 4 pies de altura y ofrece aproximadamente 500.000 voltios que tengo una versión de mesa que es de 22 pulgadas y ofrece sólo unos 80.000-90.000 voltios.  Así que si usted no quiere comprometerse con un proyecto grande puede construir una pequeña unidad y entonces la escala para arriba una vez que estés familiarizado con técnicas de construcción.

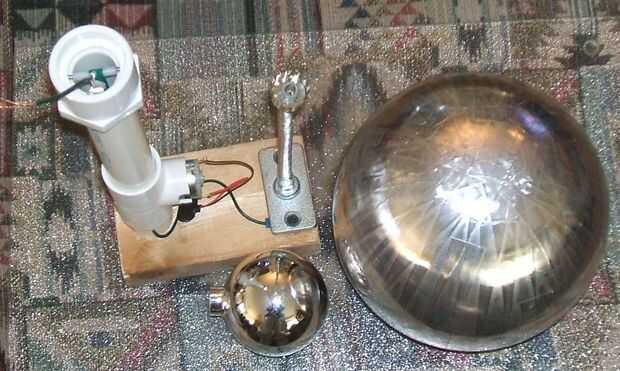

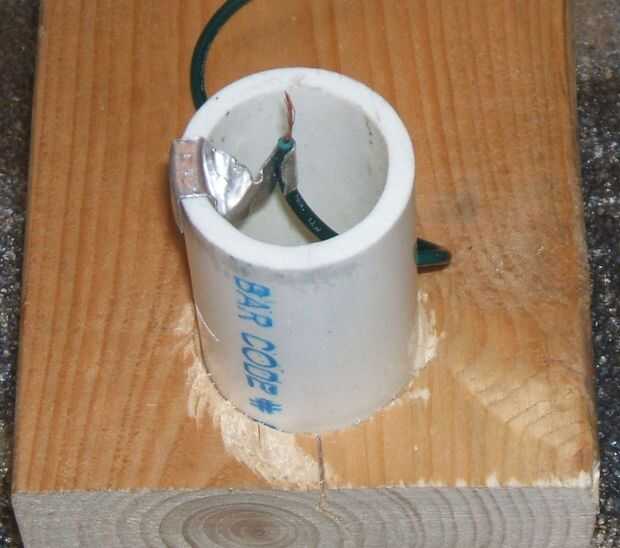

Las últimas fotos son de mi primer proyecto VDG y verás que los componentes son los mismos que uno grande.  Esto nace de un artículo en línea aquí:

scitoys.com/scitoys/scitoys/electro/electro6.html
