Generador de forma de onda de Arduino Shield (5 / 15 paso)

Paso 5: resistencias de 10kOhm

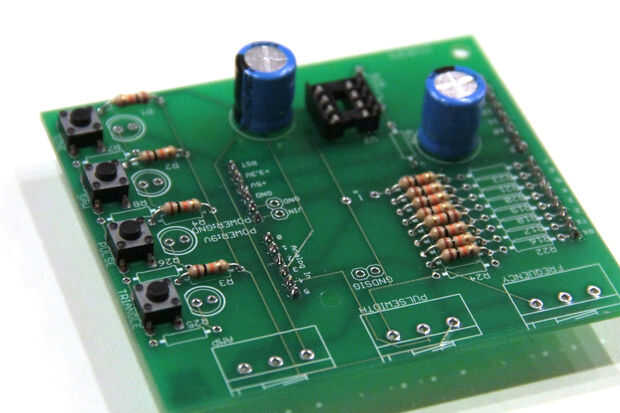

11 soldadura de resistencias de 10kOhm a la PCB.  Cuatro de las resistencias van en los puntos etiquetados R1-R4 y siete van en R9-R15.  Recuerde, no importa la orientación de las resistencias.
