Laboratorio de prueba de banco-osciloscopio/forma de onda

Banco de pruebas de laboratorio

Para las clases de ingeniería eléctrica, equipo de laboratorio básico tales como osciloscopios y generadores de señal suele costar cientos de dólares.

En este proyecto que quiero implementar el hardware y el software inicial para un pequeño y asequible digital osciloscopio onda generador y basada en una placa chipKIT.

Este es mi proyecto/tesis de licenciatura y mi principal objetivo es crear un analizador de espectro/generador/impedancemeter/powermeter osciloscopio de bajo costo/forma de onda que podría reproducirse fácilmente usando la documentación relacionada con este proyecto.

Las piezas son genéricas, asegurando a quien quiera construir este proyecto, con fácil acceso a todos los componentes electrónicos.

Este proyecto no está terminado!!!!!!

Sólo algunas de las características se aplicaron!!!

YouTube acerca de este proyecto:

Piezas necesarias:

-chipKIT WF32 http://www.digilentinc.com/Products/Detail.cfm?Nav...

-USB al cable del micro B

-Cables

-PmodAD1 http://www.digilentinc.com/Products/Detail.cfm?Nav...

DA1 - Pmod http://www.digilentinc.com/Products/Detail.cfm?Nav...

piezas necesarias para las próximas etapas del proyecto:

-PmodENC - codificador rotatorio http://www.digilentinc.com/Products/Detail.cfm?Nav...

-LCD - 128 x 64

Teclado de matriz de 4 x 4

Estado actual:

He conectado con éxito a la WF32 todos los periféricos excepto el LCD;
-He establecido comunicación con la computadora;

-Puedo utilizar en paralelo lo ADC y DAC mudules;

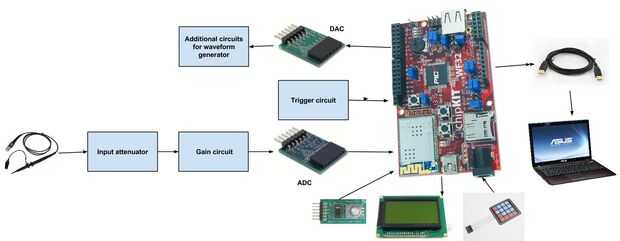

En la siguiente aplicación CAD módulo genera una señal sinusoidal y el módulo ADC recoge la señal y envía información a la computadora vía interfaz serie.

Los datos enviados a la computadora es tomados por un software especializado que muestran como una forma de onda.

Software necesario para esta aplicación:

-MPIDE-http://chipkit.net/started/install-chipkit-softwar...

instalación manual -http://chipkit.net/started/install-chipkit-softwar...

-Osciloscopio software -http://www.x-io.co.uk/serial-oscilloscope/

Biblioteca de módulo -ADC de Digilent -http://www.digilentinc.com/Products/Detail.cfm?Nav...

* En la parte inferior de la página encontrará un enlace de descarga a la biblioteca MPIDE del módulo ADC

Biblioteca de módulo - DAC de Digilent -http://www.digilentinc.com/Products/Detail.cfm?Nav...

* igual que para el ADC

* Dentro de los archivos .zip encontrará instrucciones sobre cómo instalar las bibliotecas.
