Este proyecto describe cómo hacer que un calibre que puede producir olas decentes del seno hasta aproximadamente 2 Mhz y por supuesto todo tipo de otras formas de onda, para alrededor de 20$ (suponiendo que tienes un programador stk500 o equivalente).
Este proyecto asume que el constructor está familiarizado con el lenguaje ensamblador, microcontroladores de atmel y sus programadores, uso de osciloscopio y electrónica básica. Todas las nuevas ideas y esquemas están publicados bajo la GPL, no esquema todas las imágenes son liberadas bajo una licencia Creative Commons.
Partes:
2 x 10 pF condensadores
1 x cristal, preferentemente de 16Mhz, usé 14Mhz
regulador de voltaje 1 x 5v
2 x pila de 9v
resistencias de 50kohm x 7, 1%
resistencias de 10 x 100kohm, 1%
resistencias 2 x 4.7kohm
potenciómetro de 100kohm x 1
1 x 10kohm potenciómetro
x OPA2132 1 op-amp o cualquier op-amp con que está familiarizado
los condensadores electrolíticos de 220uF x 2, clasificados 18v o superior
Finalmente, usted necesitará las hojas de datos para el atmega16-16pu y el opamp de elección. En el circuito del amplificador, etiqueta los pasadores por función y no por número, la hoja de datos le mostrará que los pernos que son (utiliza el mismo esquema de nombres como la hoja de datos).
La versión original del html de este proyecto está disponible en http://legionlabs.nullnode.com/

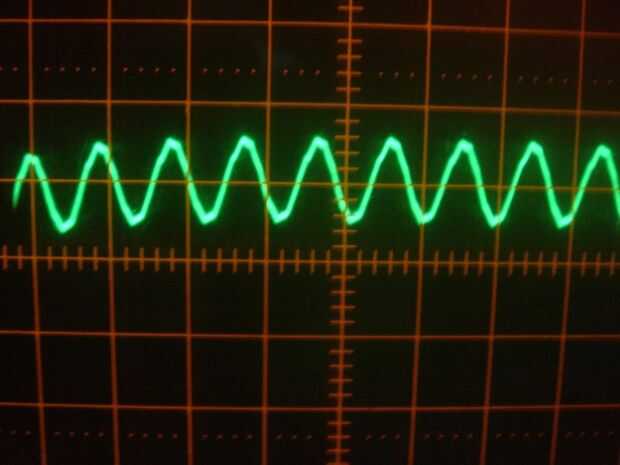

La foto muestra una onda sinusoidal de 1Mhz generada por el dispositivo.
