Paso 2: Amplificador y fuente de alimentación del amplificador

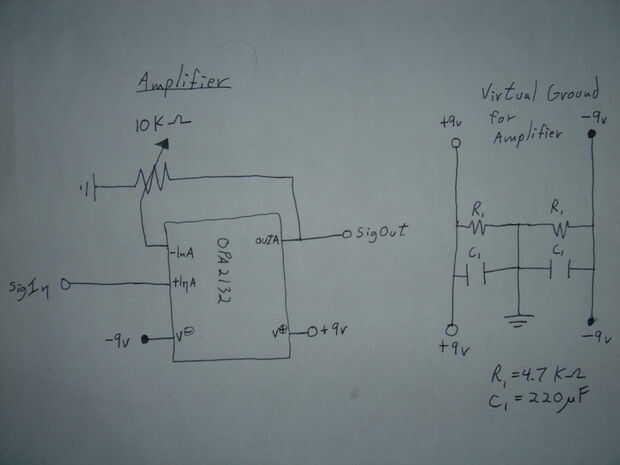

La ganancia se controla mediante un potenciometro de 10kohm, que fue conectado de una manera bastante tonta pero todavía funciona bien. Tener tres cables, la resistencia entre los de los extremos es siempre 10k, y la resistencia entre un extremo y el medio cambia dependiendo el dial de posición... de esta manera que utilizamos el potenciómetro como dos resistencias en lugar de sólo uno. Si miramos la hoja de datos para la OPA 2132, mira la fórmula para determinar la ganancia... se ver por qué esto es subóptima, pero todavía funciona. Puede solucionar este problema con dos potenciómetros de k 10 para las resistencias de determinar la ganancia se muestra en la hoja de datos.
La fuente de alimentación da nuestro amp + 9, -9 y rieles de 0 voltios. Sin las dos pilas de 9v, el amplificador se comporta extraño y puede "cortar" las partes superiores e inferiores, de formas de onda, que sería triste. Con la fuente de alimentación de doble carril, formas de onda pueden amplificarse a +/-1,5 voltios, YMMV. Además, ayuda a compensar para el drenaje diferencial de las pilas... hay que correr un microcontrolador y un amplificador, y la otra dirige el sesgo y amp.
Con estos circuitos hechos, estarás listo para hacer algunas olas.
EDIT: refirió originalmente al circuito de alimentación como un circuito de tierra virtual (la foto sigue). Se trata de un artefacto de un más viejo diseño del AWG. No estoy enteramente seguro sea una verdadera tierra virtual o no, por lo que yo he rebautizado. Agradezco a los lectores por sus comentarios informativos al respecto.
