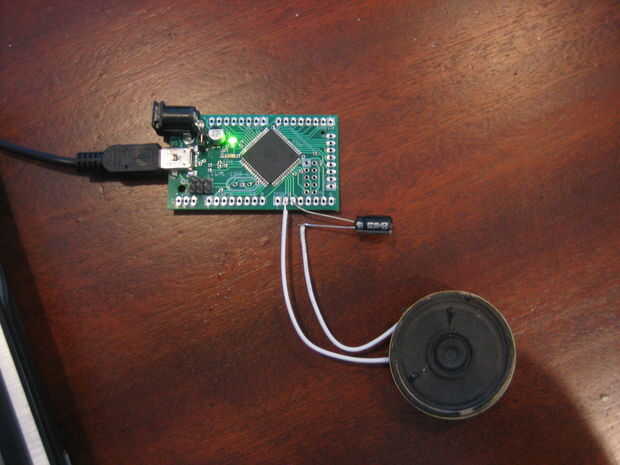

Paso 13: Conexión de un altavoz
1) soldar un 47uF (o lo que tengas mano sobre 1uF) condensador electrolítico entre PORTB encabezado pin 3 y uno de los conductores de su altavoz.
2) suelda el otro cable de altavoz a pines PORTB encabezado 2 (el pin de Gnd)
Casquillos electrolíticos están polarizados; Asegúrese de que usted conecte el extremo positivo de la PAC hacia el tablero (pin 3 del PORTB)
Ahora defina algunas salidas y escucharlos:
s 1000
s 2000
r 1000
S 100
s 100
t 100
s 16000
Puedo escuchar a 16KHz senoidales, pero más arriba que es silencioso...
UTILIZAR TAPONES PARA LOS OÍDOS CUANDO USTED OPERA EQUIPO PESADO Y HERRAMIENTAS ELÉCTRICAS DE NIÑOS! :-)
