Generador de forma de onda arbitraria Atmel Xmega USB/Serial (10 / 13 paso)

Paso 10: Límites de frecuencia

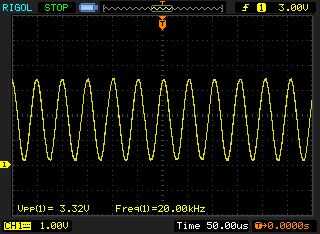

Aunque usted puede ingresar cualquier número que desee para las formas de onda estándar (sinusoidal, cuadrada, de etc) se debe limitar la frecuencia de 5Hz - 20KHz. Por ejemplo, a continuación se muestra la forma de onda de seno de 20KHz. Para ir más allá de 20KHz puede utilizar la función de forma de onda arbitraria en el siguiente paso para crear su propia forma de onda con menos datapoints (el dac es limitado por rapidez se copiar los datos, los datapoints menos en su forma de onda más rápido se puede ir).
