Ganado veterinario aplastar a hacer tu propia (5 / 12 paso)

Paso 5: Hacer las cabeza fianzas

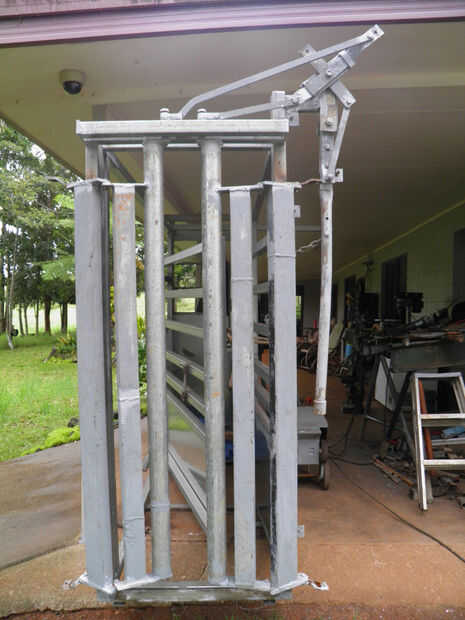

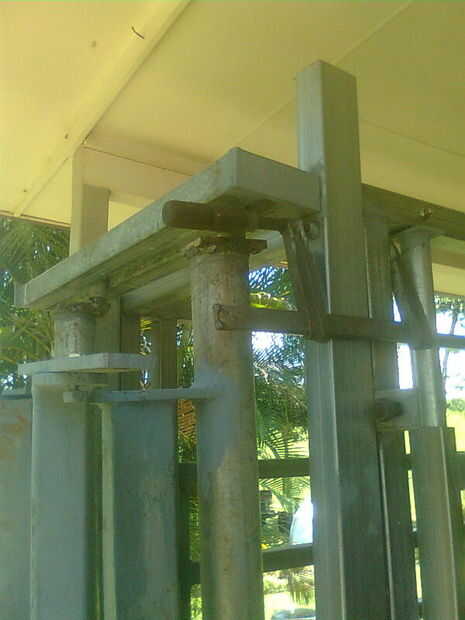

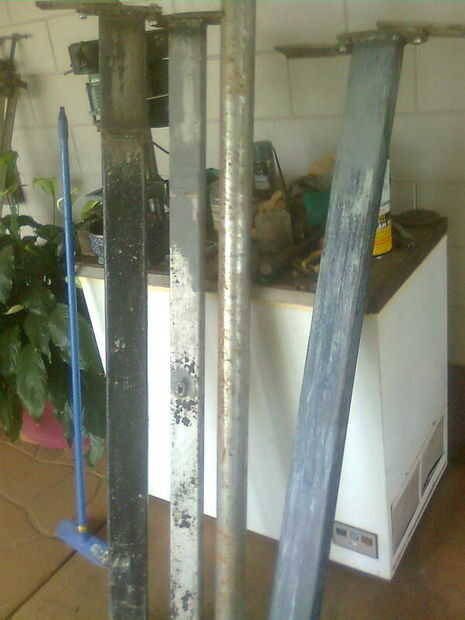

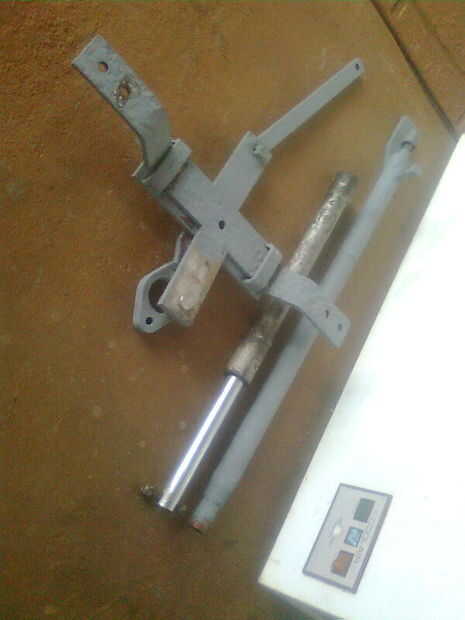

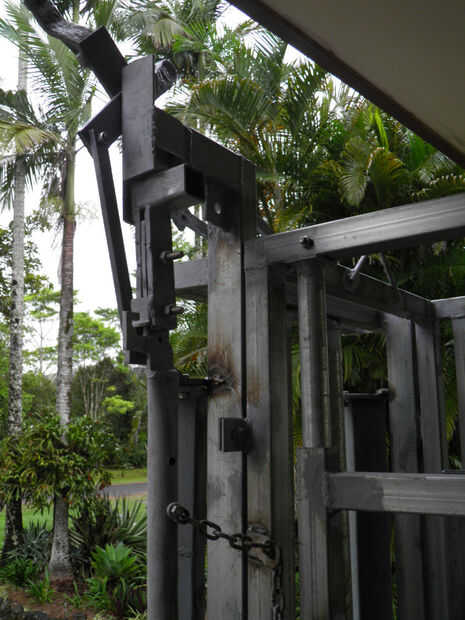

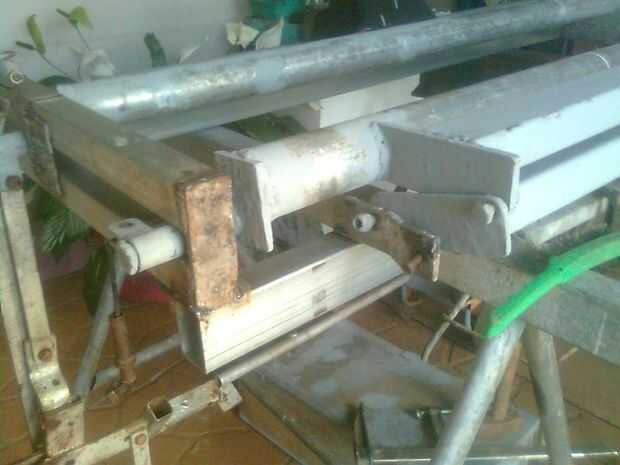

Esta construida de varias brocas acero tamaño según el plan. Tiene un amortiguador de aceite que traba el gancho en su lugar cuando cerró y comunicados cuando se levanta la palanca.

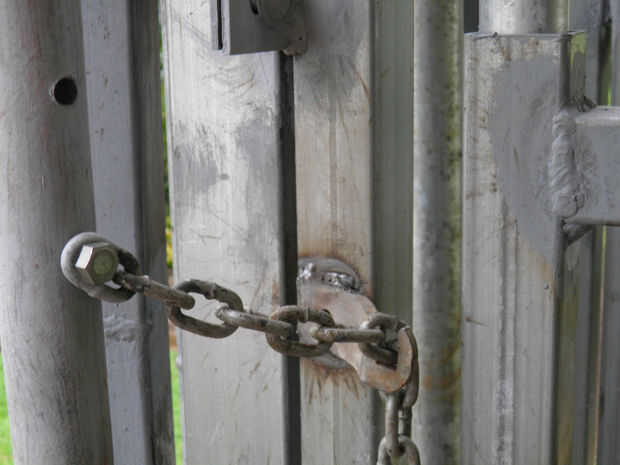

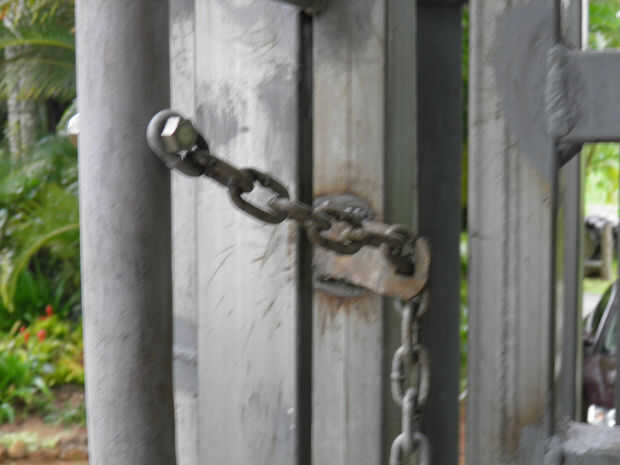

Hay una segunda palanca en el extremo de puerta vet de la crush, que puede ser encerrado o libre.

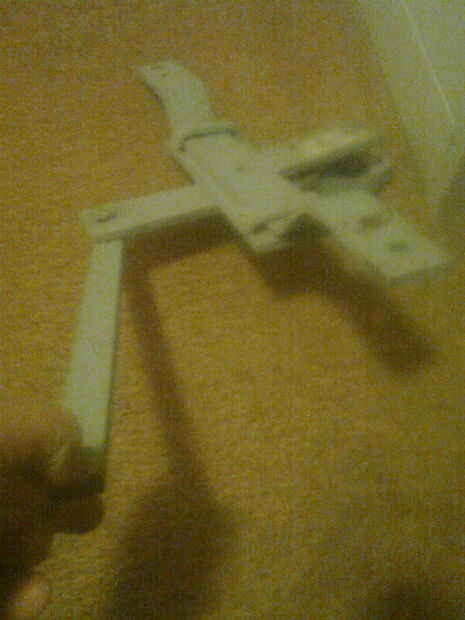

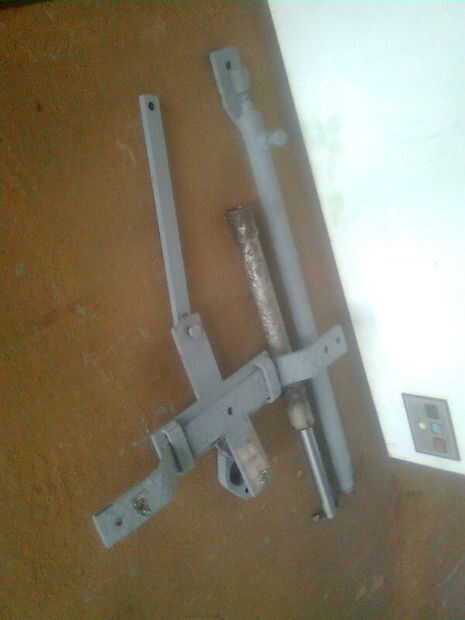

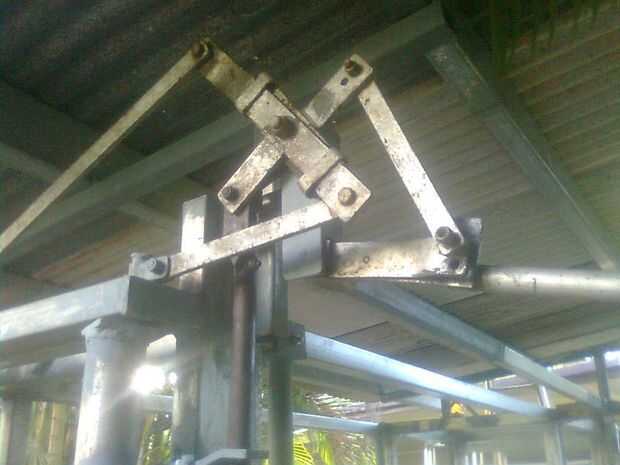

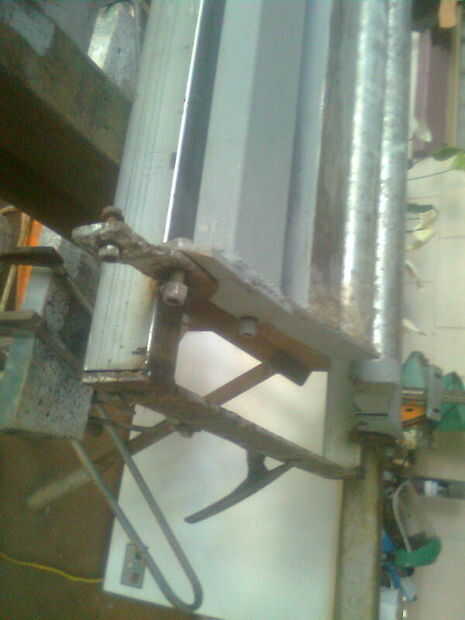

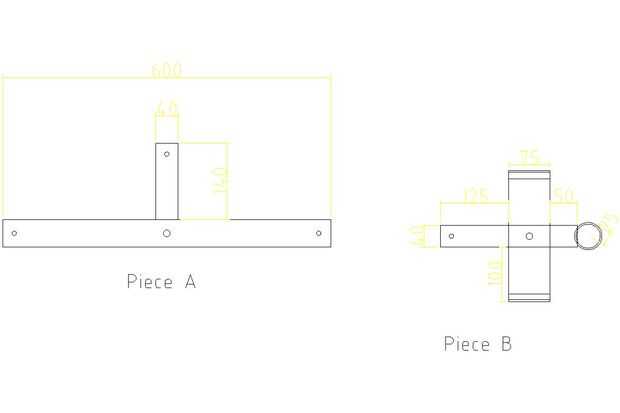

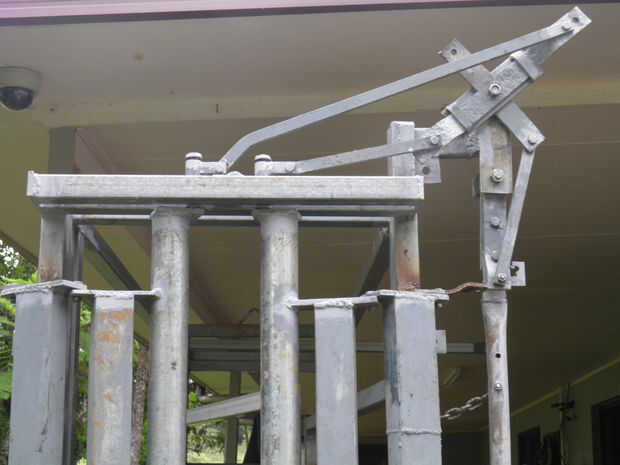

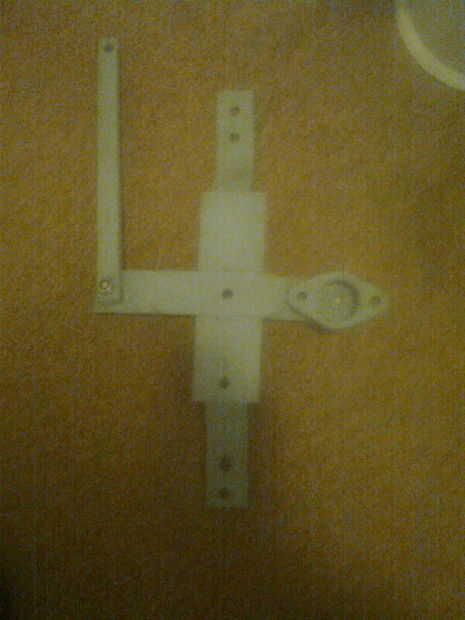

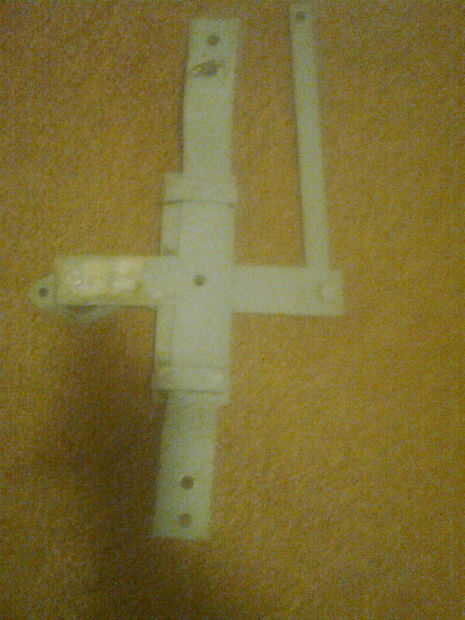

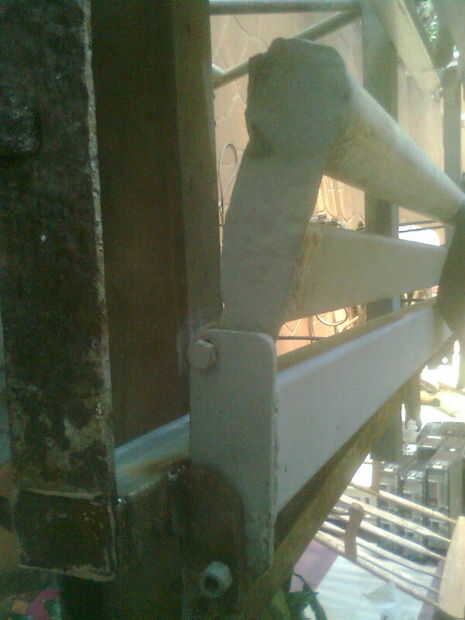

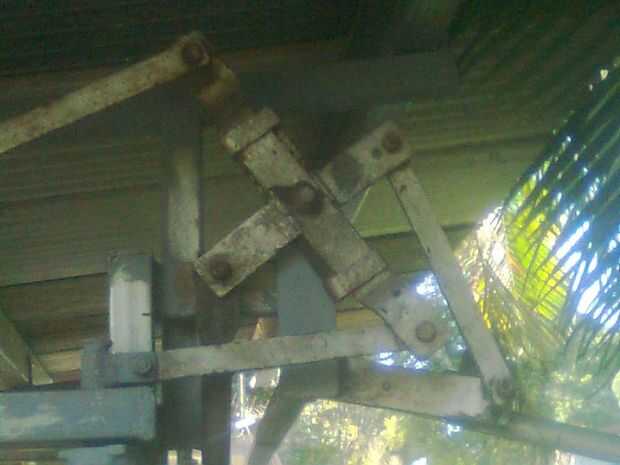

El mecanismo de /closing de apertura es un aprox 600 x 50 mm x 8 mm bar (ver croquis) con un pivote en el centro un extremo tira adentro mientras la otra empuja hacia fuera. Es un poco complicado con cierta holgura un émbolo en los amortiguadores de aceite funcionará para permitir que las fianzas abrir cuando quiere y no antes.

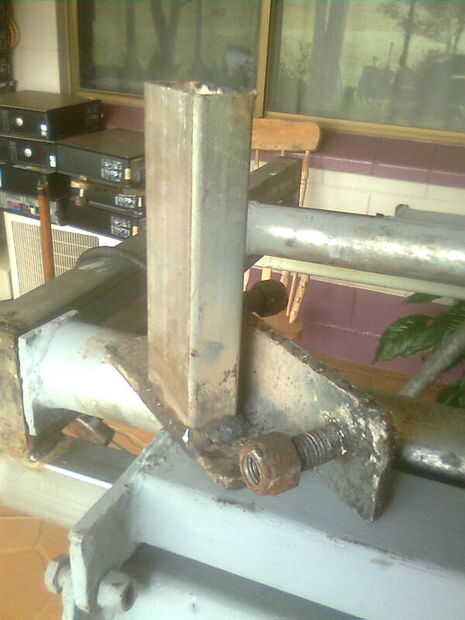

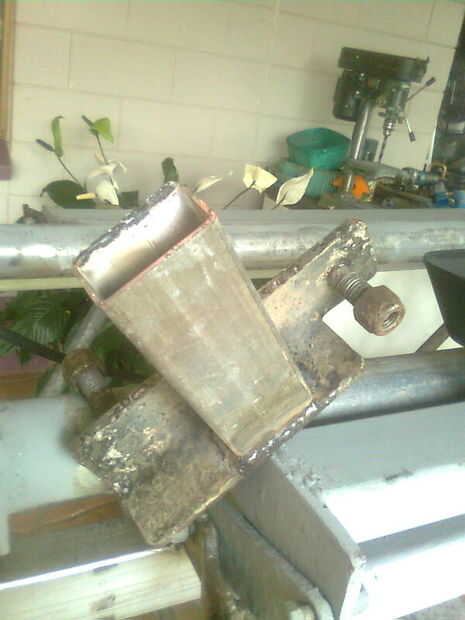

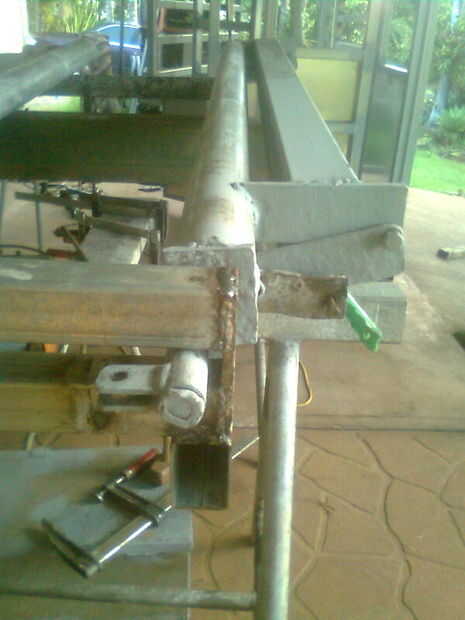

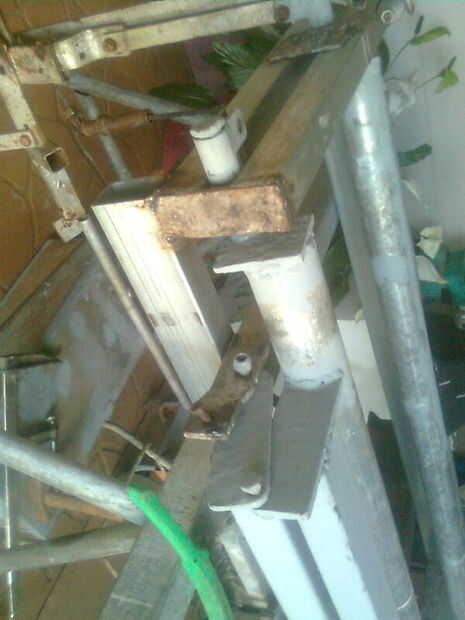

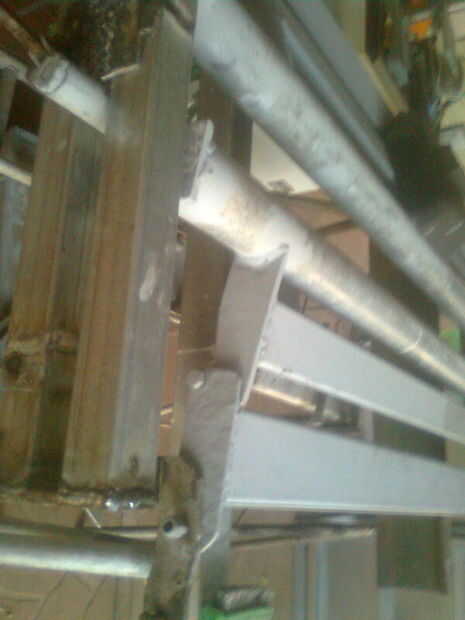

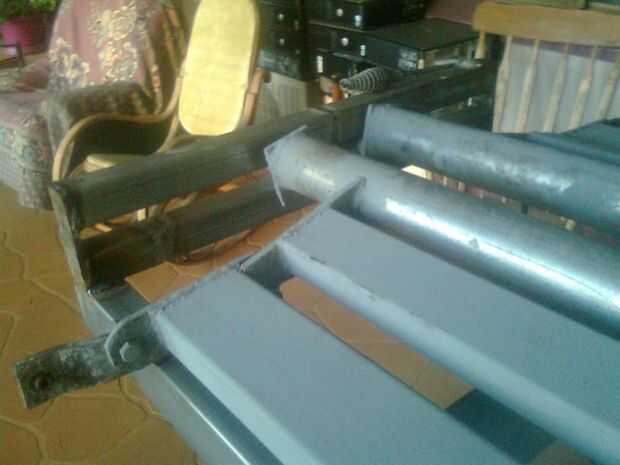

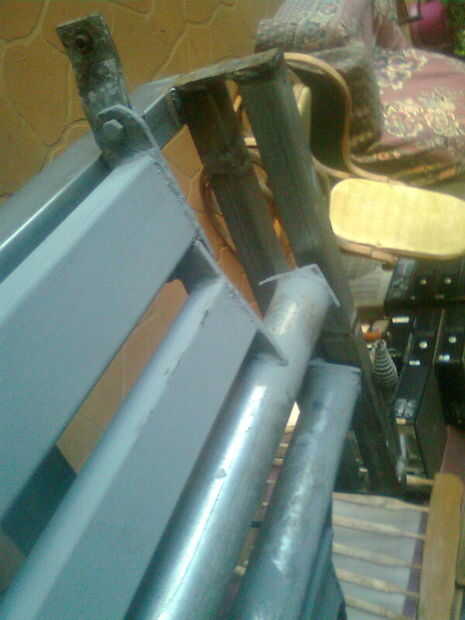

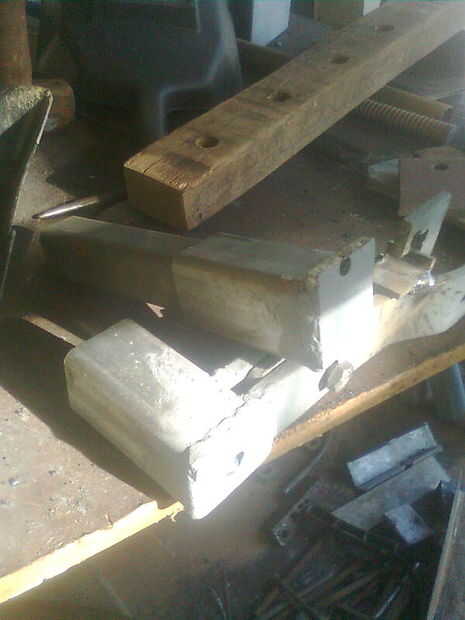

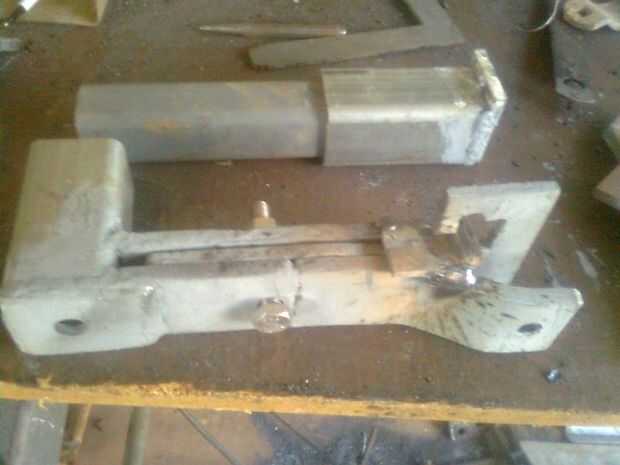

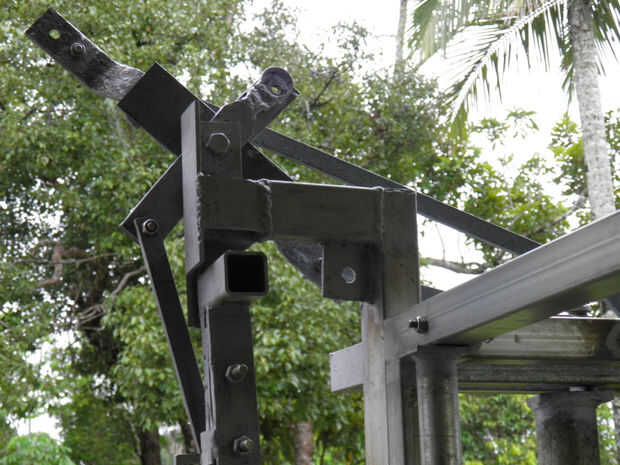

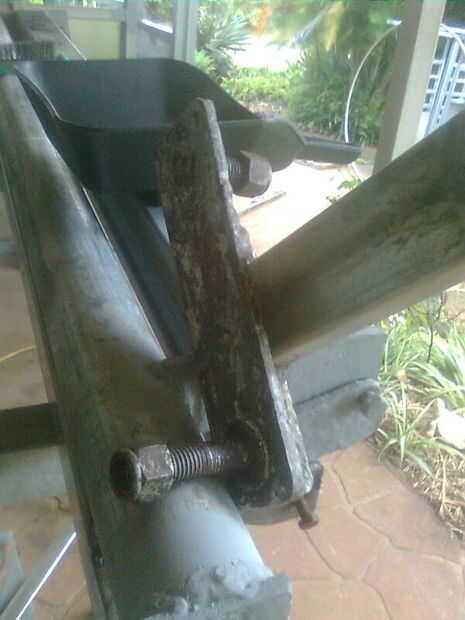

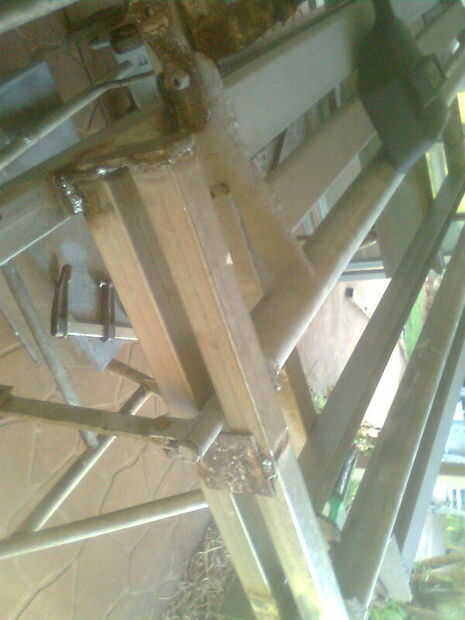

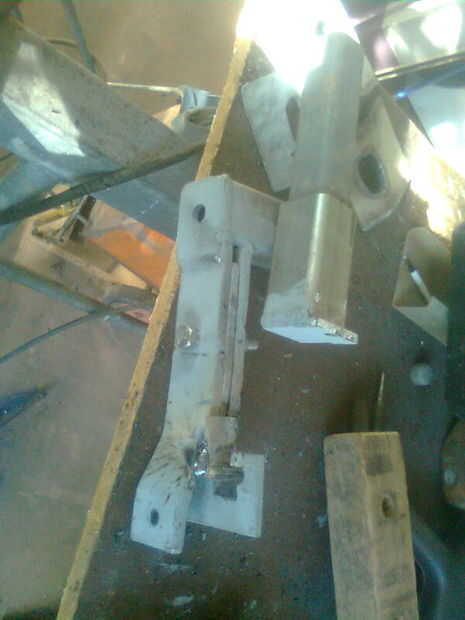

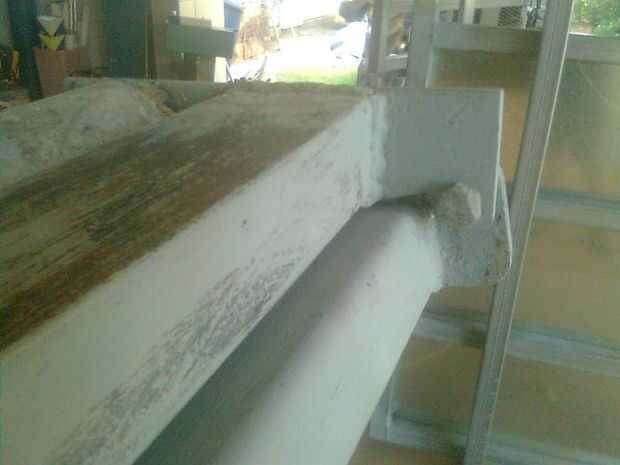

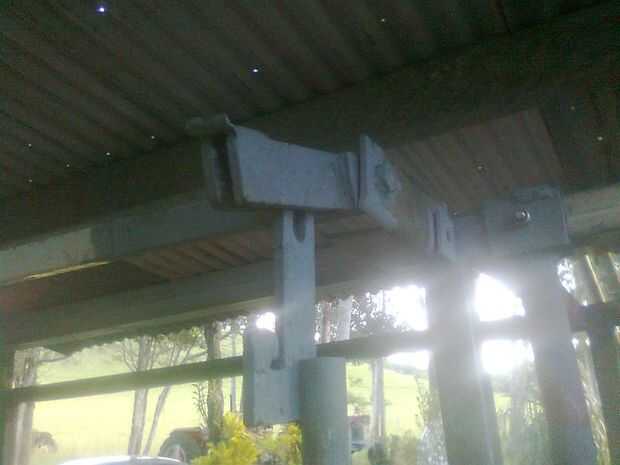

Hay un montaje de la manija de armario cerca de la mandíbula inferior de la cabeza con un agujero perforado en el extremo que va en un tornillo grande instalado en el soporte de pieza de ángulo. Se enfrenta al revés y la pieza de 40 x 40 mm va y corre al lado de las puertas de la vet. Allí está atornillado en la parte superior de la canal otro montaje de la manija con un pedazo de 50 x 50 mm con orificio y perno otra vez hacia el frente que se desliza sobre la barra de extensión de 40 x 40 mm. Completamente puede soldar con autógena en el soporte trasero pero significa que debe quitar o caer hacia adelante la cabeza fianza para liberar el carril de 40 x 40 mm. Ver fotos y el dibujo sólo atm

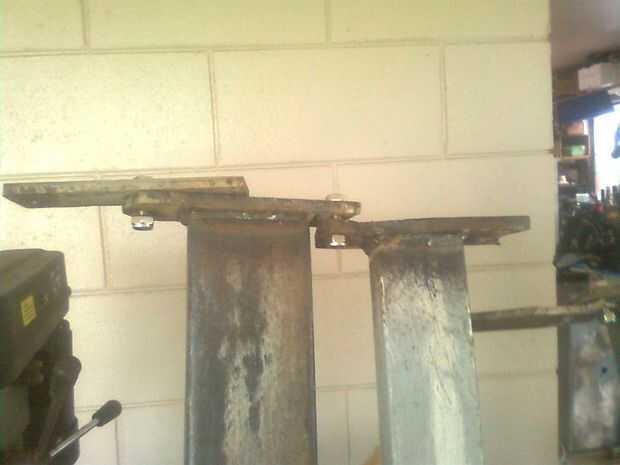

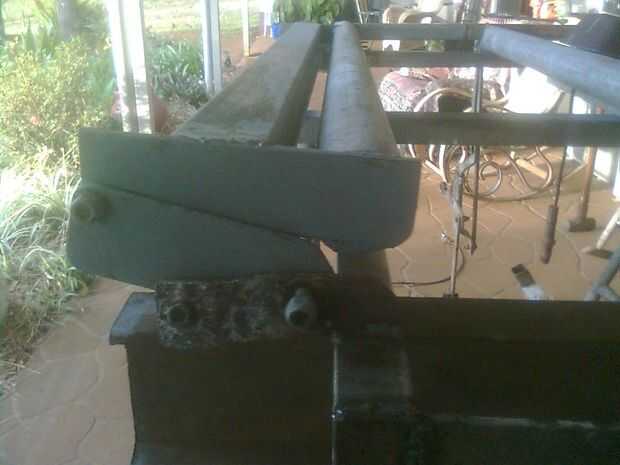

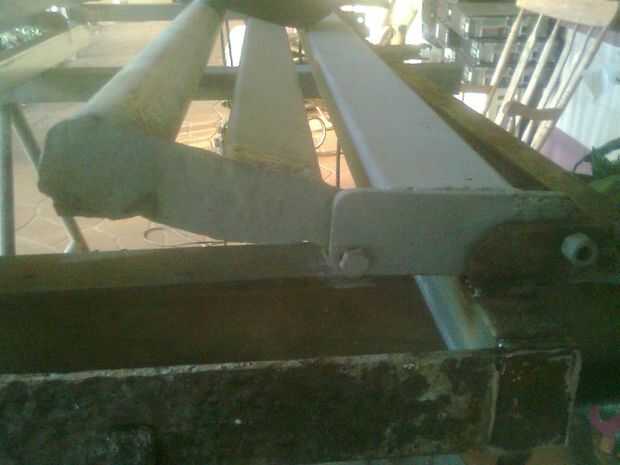

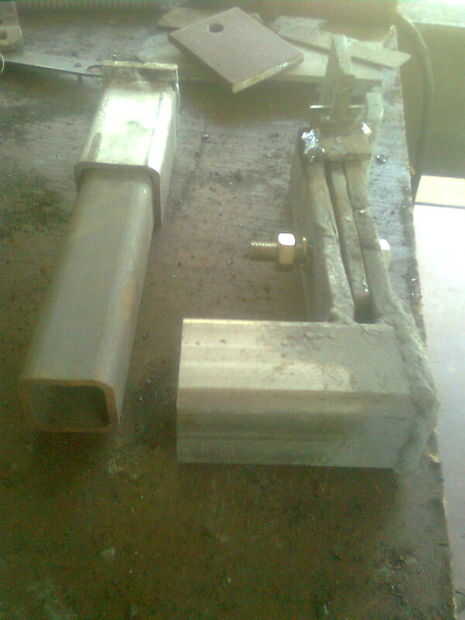

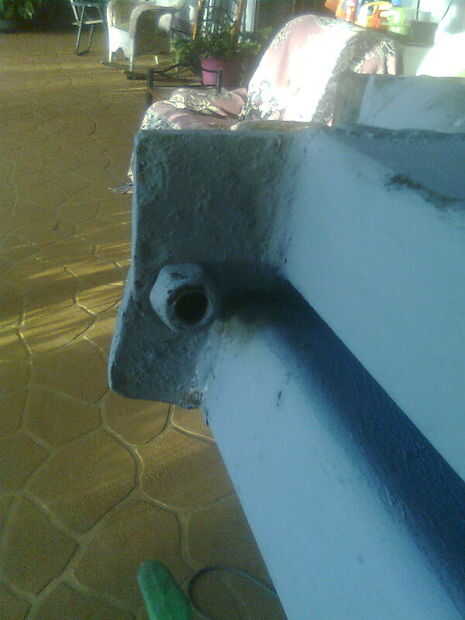

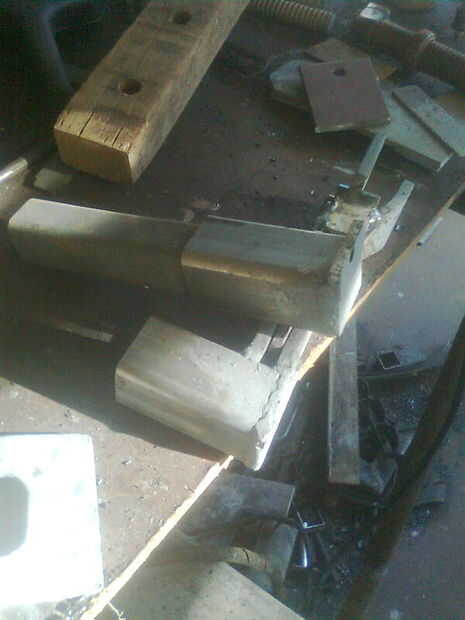

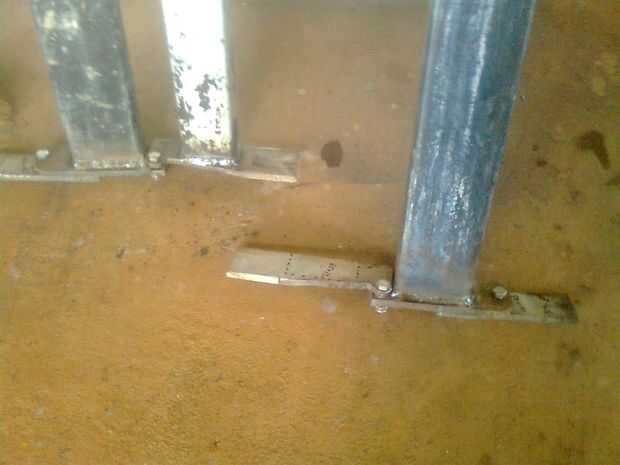

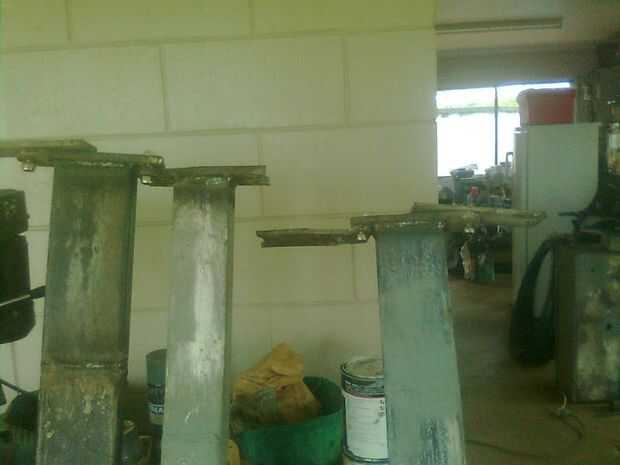

La cabeza de fianzas están asegurados a la canal por las 8 espigas de 100 x 50 mm x barra de 6 mm con agujeros para los pernos fuera ve fotos

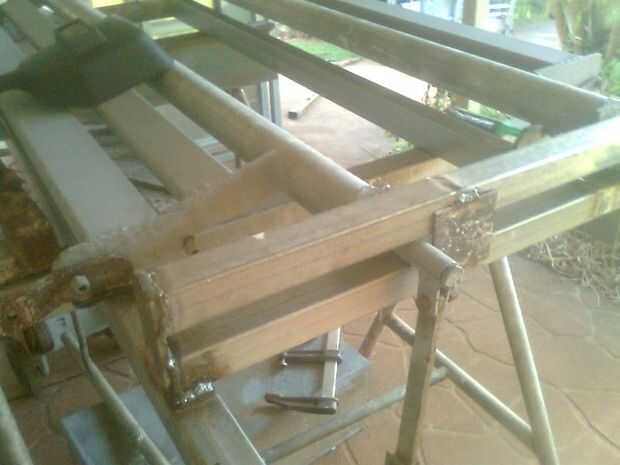

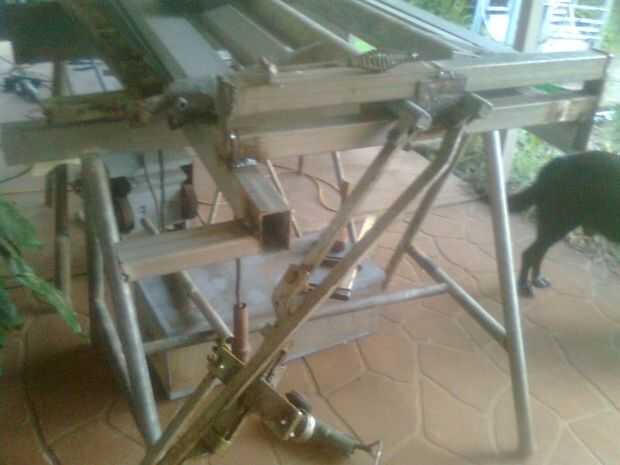

Soldadura 4 en el canal y 4 en la cabeza-libertad bajo fianza. Perno juntos de dos en dos y forma headbail hasta la canal y de la pinza con las lengüetas entre luego hacer diagonalmente opuesto, abrazadera entonces caben las otras dos y abrazadera y utilice un martillo para ajustar las posiciones de la headbail luego. Cuando se ve todo bien soldar, aflojar los tornillos y luego soldar totalmente las espigas.

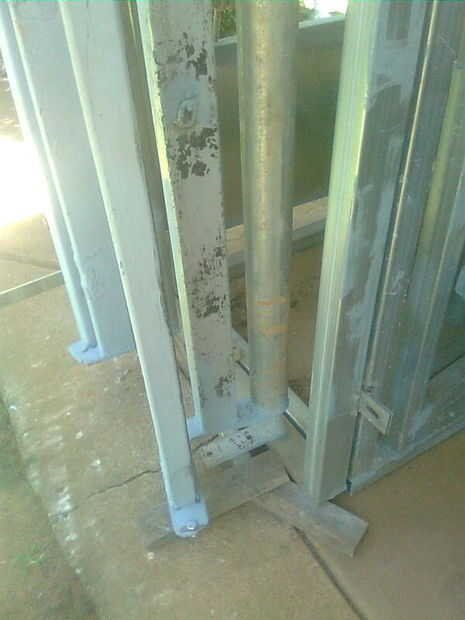

Hacer puertas de saque según dibujo y sujete las lengüetas del exterior. Estos apuntan hacia arriba y hacia abajo para reducir el riesgo de que se daño si una vaca no le gusta lo que está haciendo. Deja las balas principales abierto y cerraron las puertas de la viga para llegar a poner su cabeza en el frente.

Estoy experimentando con maneras de restringir el movimiento de la cabeza hacia arriba y hacia abajo una vez que la vaca está en el gancho principal. Una serie de anillos pipa soldada con autógena a cualquiera el 75 mm gal o la viga puertas por lo que una barra puede deslizarse a través de la parte superior e inferior podría funcionar y son rápidamente removibles.
