Paso 4: Haga todas las puertas

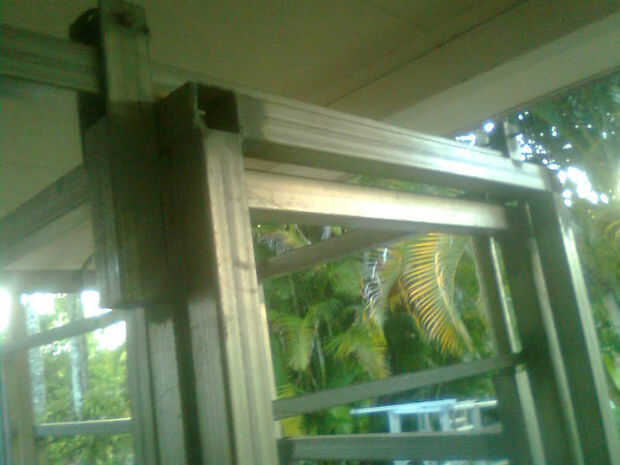

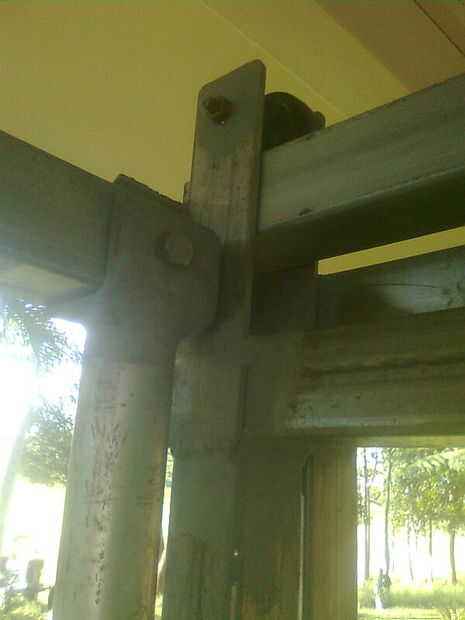

Las puertas se abisagran por tener un tubo galvanizado de dimensiones adecuadas (45 mm O/D) recorren el interior de los extremos del acero de la puerta haciendo una bisagra. Los tubos tienen una pieza de 50 mm del ángulo de la tubería es soldada con autógena en la parte inferior y un agujero de perno es colocado centralmente en la pieza lateral del ángulo y atornillado en el interior de la canal.
En los pasadores de bisagra corto de canal 4 de la pipa de gal 32mm x 100 mm de largo se sueldan con autógena vertical para que las tuberías de la bisagra se sentarán sobre ellos

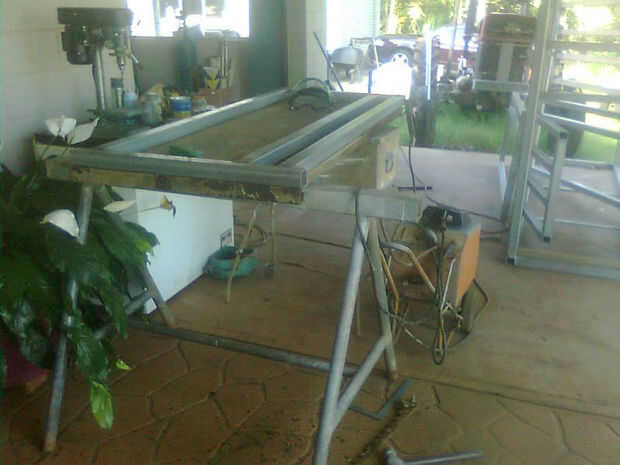

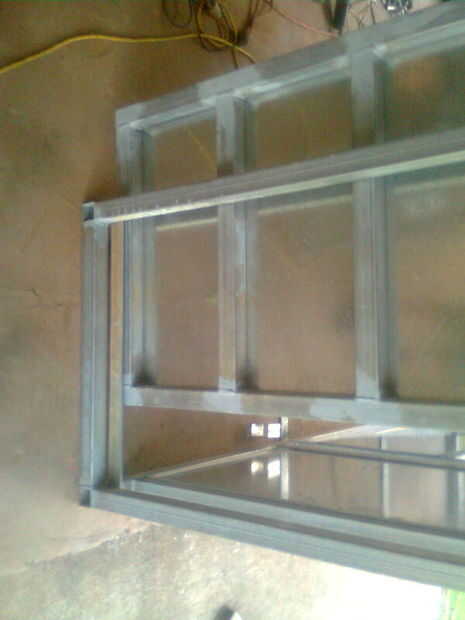

Hazte una plaza de constructores, como se mencionó anteriormente o comprar uno y utilizarlo para configurar una configuración plana del Banco para salvar a su espalda.

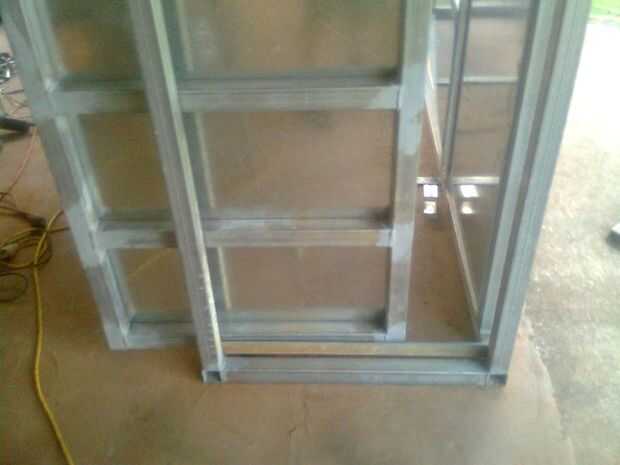

Apriete el lado más grande puertas

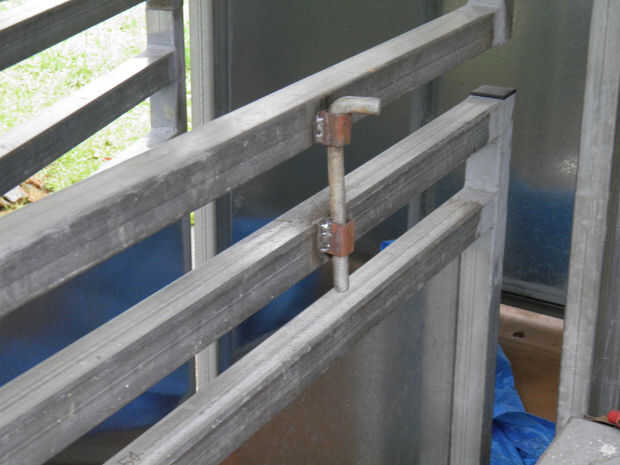

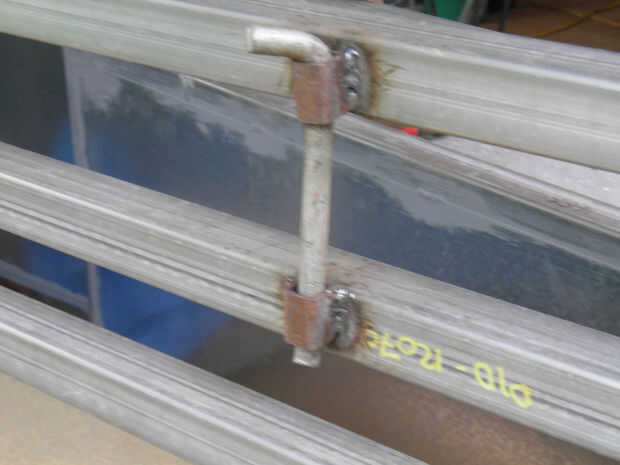

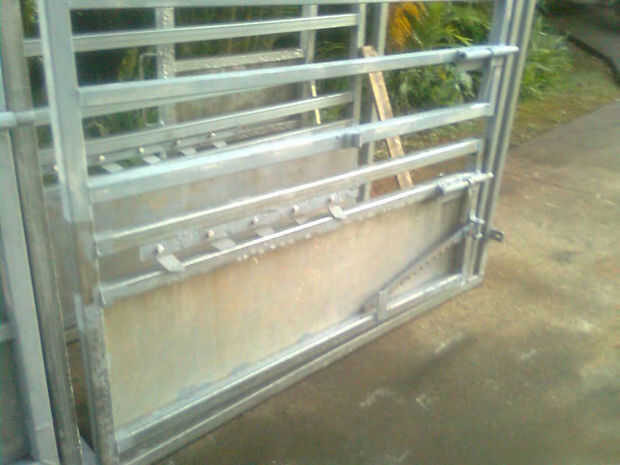

Son dos puertas de cada lado bloqueado junto con una varilla de acero extraíble ambos junto con una barra del trinquete abajo bajo que se coloca en una ranura de bloqueo y exprimido bloqueo. La barra de trinquete se levanta para liberar la puerta hacia fuera otra vez.

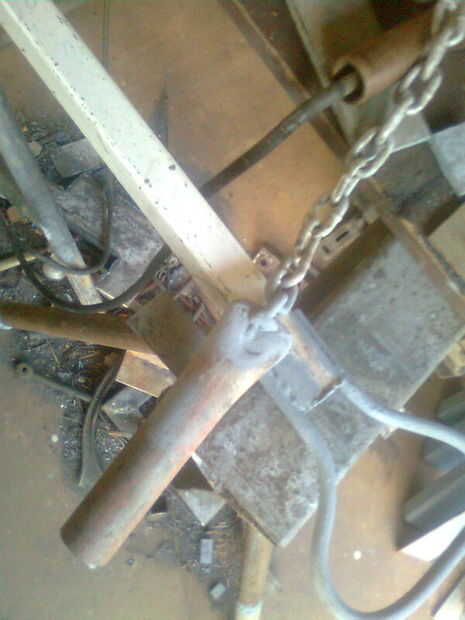

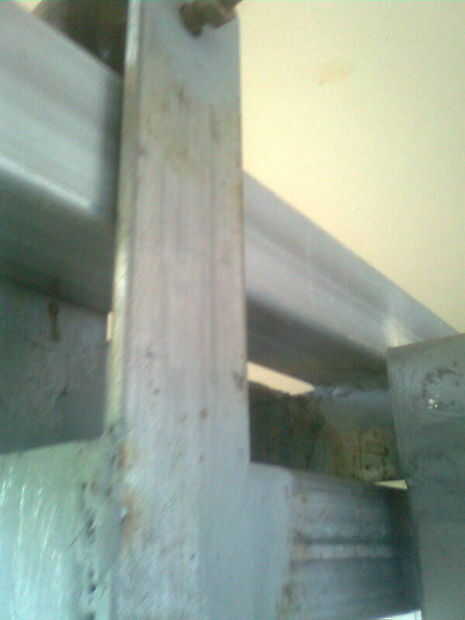

El trinquete de que pasado de moda desde 1 metro de barra de 50 x 10 mm. Se adjunta a la puerta con un trozo de tubo con una pequeña espiga soldada a él y compensar unos pocos grados para que la puerta se abre delante de ella...
. La espiga está atornillada a la carraca. Dos bloques de fijación con orificios se sueldan a la puerta y un tornillo pasa a través de estos y la tubería para sostener allí y funcione como una bisagra de dos vías.
Ver exploraciones y fotos.

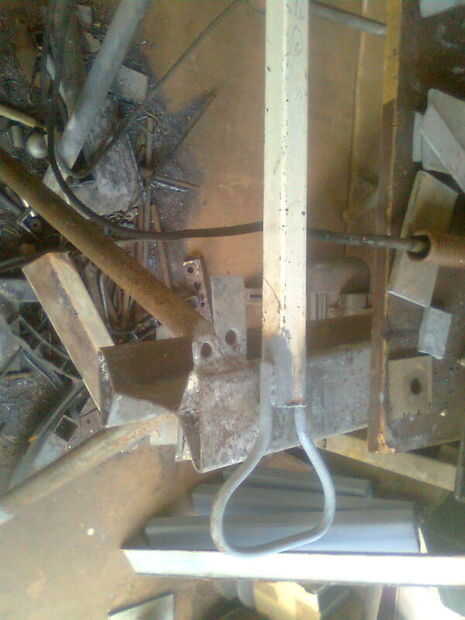

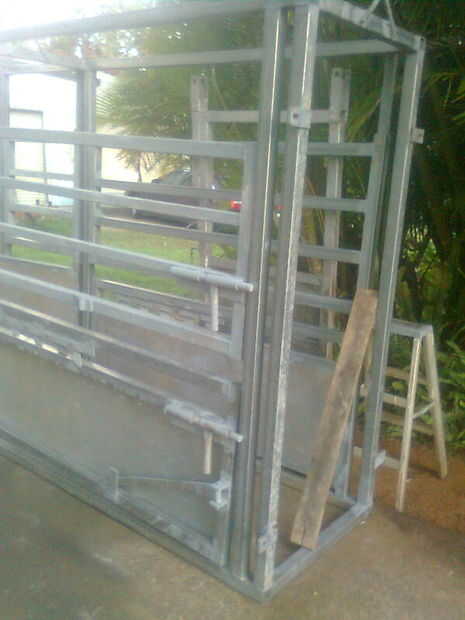

Entre los rieles es una barra de acero de aproximadamente 1 metro perforado con agujeros en los centros de 100 mm (ver fotos) y gotero en forma pequeñas piezas se empernan sobre para que una barra de 40 x 40 mm de aprox. 1200 mm puede ser empujada a través al otro lado y entonces empuja hacia delante de cada lado para empujar el ganado al frente y mantenerlos exprimida encima de la parte posterior también. Poner un mango en forma en él según los diagramas y fotos. Hice hasta unos pocos para uso práctico en otras partes de las yardas

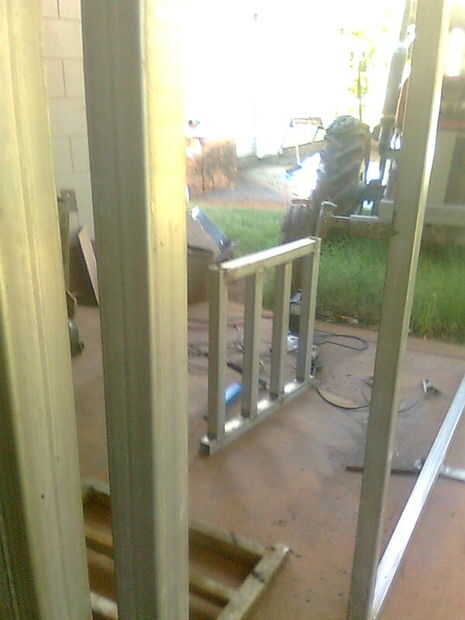

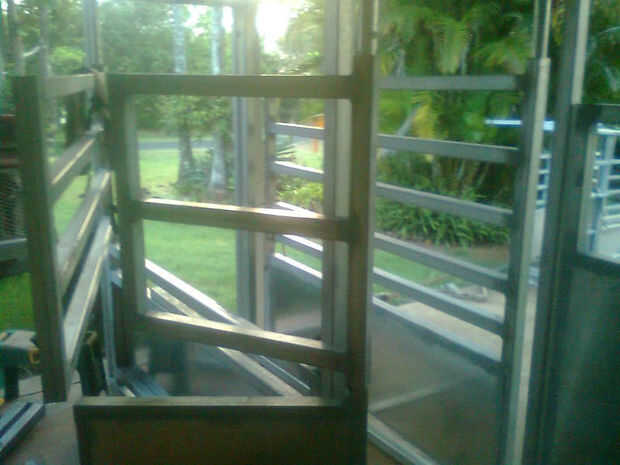

Veterinario puertas y puerta lateral pequeño
Éstos se hacen del mismo modo que las puertas a las dimensiones indicadas con cerraduras en cada puerta, pero no placas delantero se necesitan dentro de como traban detrás de las columnas del canal si tienes la longitud de los pernos de cerradura derecha

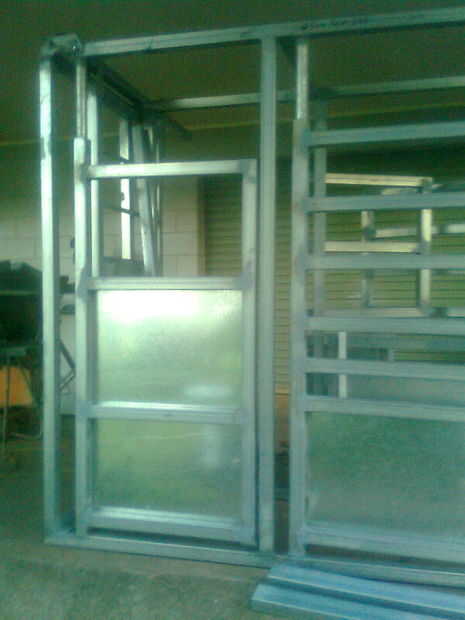

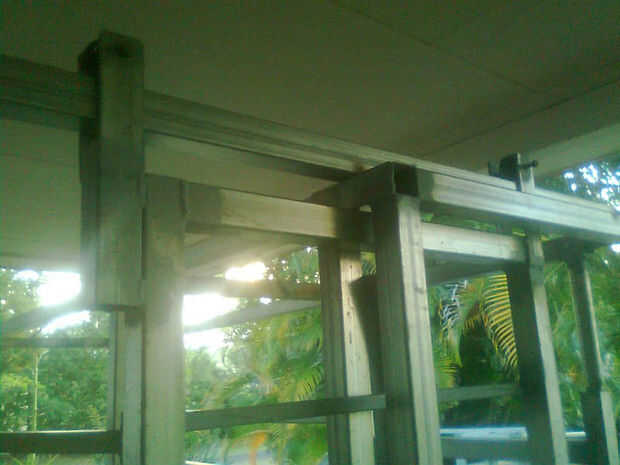

Puerta de entrada corredera

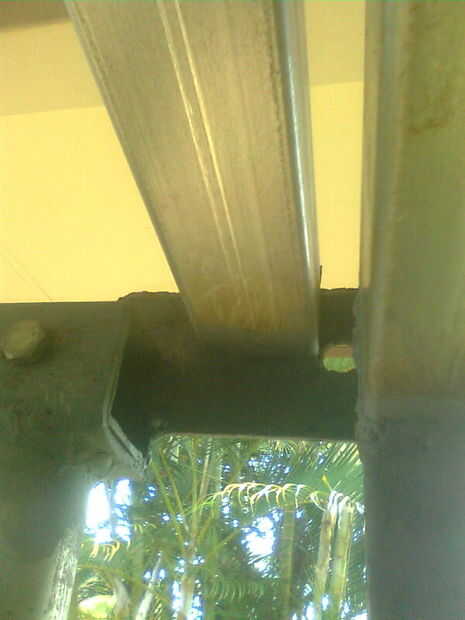

La puerta en se hace para encajar en la parte derecha de la canal para bloquearlo y cuando está abierto es encajada en el canal del lado izquierdo para no sobresalir. Una pieza de 50 x 50 mm x 1600 mm de largo se suelda con autógena sobre la ranura de la canal como se muestra y funciona la puerta construida en esto.
Por la parte inferior es una pieza de 800 mm de ángulo para asegurar la puerta funciona verdad. Usted puede poner un pedazo de ambos lados pero llena de sh y es difícil de limpiar.
En el tercio superior de la puerta sólo utilicé algunos acero más pequeño para arriba como Cruz piezas sobre la chapa de acero
Un pequeño bar flip está atornillado a la carcasa para permitir bloqueo cerró

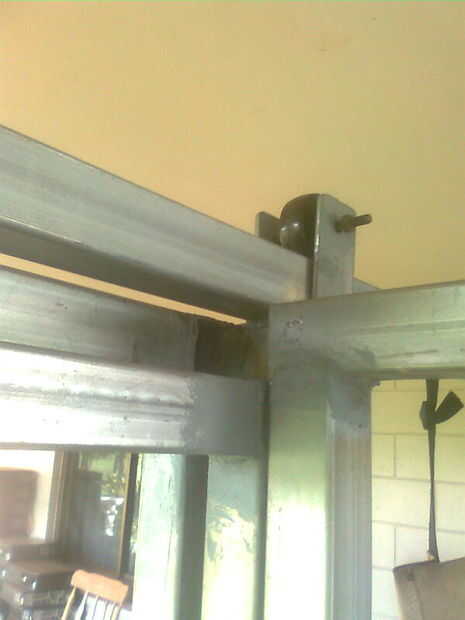

Ruedas correr en que he usado un par de Supercheap perno de rodillo ruedas, sacó el árbol y sólo utiliza la rueda con un perno a través del centro. Se trataba de ruedas de 50 mm de diámetro y dejé un espacio de 10 mm o menos entre la rueda y el corredor para que la puerta caería un poco lejos del corredor para el buen funcionamiento y montaje. Usted puede poner algunos tubos de espaciador si desea mantener las ruedas centrales. Yo no se molestó. Asegúrese de que la parte inferior de la puerta no toque la parte inferior del ángulo guía aunque.
