Paso 3: Hacer el canal
Ambos lados son sólo copias de unos a otros con grandes puertas invertidas para exprimir acción y veterinario puertas con bisagras en los lados opuestos.
Lado derecho

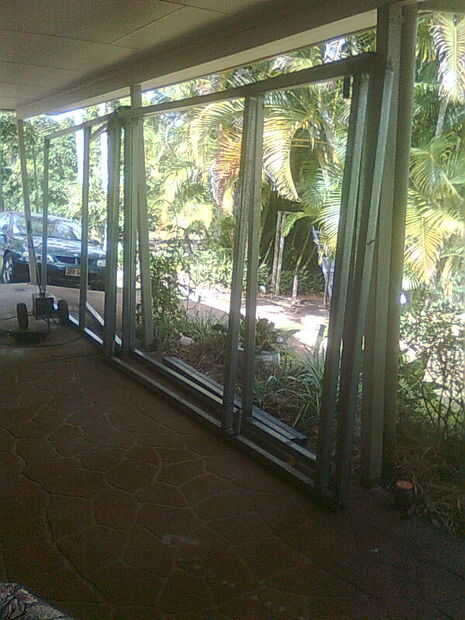

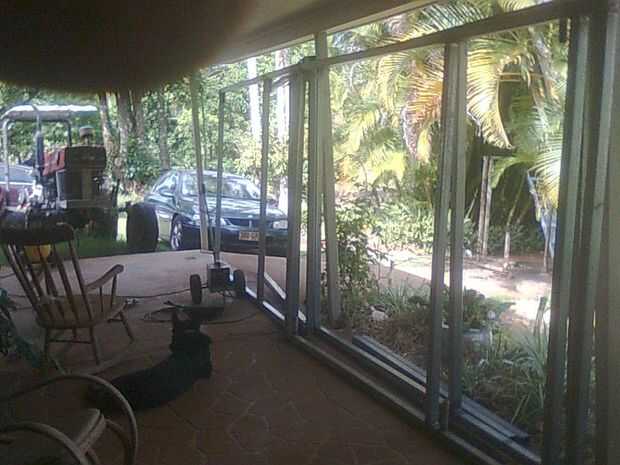

Colocar las 4 piezas de 2900 m m sobre una losa de hormigón más grande de 3 x 2 metros y marque los centros según el archivo .dfx de CAD o la exploración. Son 2 1/2 mm más largo, por lo que la soldadura tiene un decente filete en los extremos. Poner dos de las tiras alrededor y colocar uno a cada lado. Tomar los dos primeros y dejar a un lado. Difundir los restantes dos hacia fuera y virar la soldadura (en el centro así que puede moverse un poco) 2 de las longitudes de 1850 a cada extremo de 2900 obtener este rectángulo Diagonal Plaza primera a continuación soldar los clavos un poco más por lo que se puede activar todo. Girar todo, pinza si es necesario y completamente soldar ese lado asegurándose de que el acero tiene cuadrado y las diagonales permanecer igual. Soldadura totalmente el rectángulo entero luego poner hacia abajo otra vez y colocar en las columnas restantes. Lo veréis en las fotos que hice dos juegos de estos, si se utiliza este método en todas las puertas también permanecerán verdadera y hacer un mejor trabajo todos ronda
Hazte una gran plaza, si no tienes uno como adivinar podría significar problemas para montaje de las puertas.

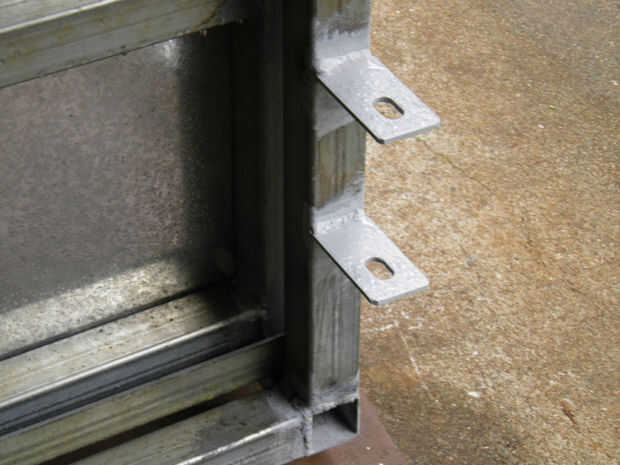

Cuando los montantes son todo en soldadura en los tubos pequeños que son la base de las bisagras de la puerta. Perforar y soldar las piezas de ángulo a los tubos 4 bisagra, montar en su lugar (que tendrás que acortar dependiendo de cuánto soldadura debajo de ellos) y perfore los agujeros a través de la canal (puede ser mejor esperar hasta que las puertas son realmente así que usted puede estar seguro todo se alinea). Puede obtener los tubos más largos y sólo totalmente soldar en su lugar más tarde cuando las puertas se colocan sobre el tubo pero ángulo y pernos para el fácil retiro y reparación o reemplazo más adelante. Sólo tan fuerte como el de soldadura completo creo que si pones el lado ascendente del ángulo en el interior de la canal.
Lado izquierdo
Hacer lo mismo con los otros dos ahora asegurándose de que observará la posición cambiante de las bisagras de la puerta de squeeze y bisagras de la puerta del veterinario ambos hasta el final de la puerta deslizante.
Pedazos de Cruz

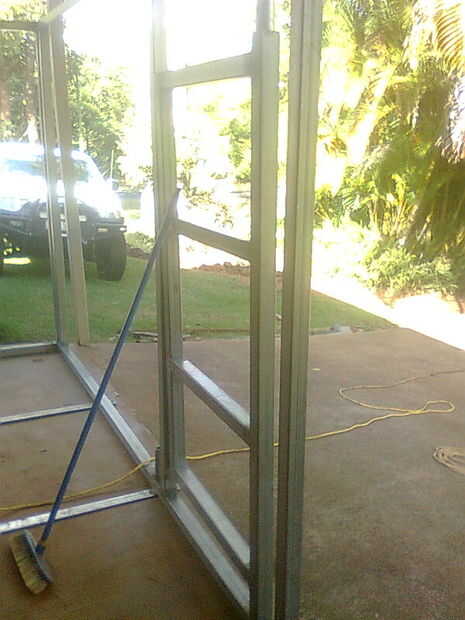

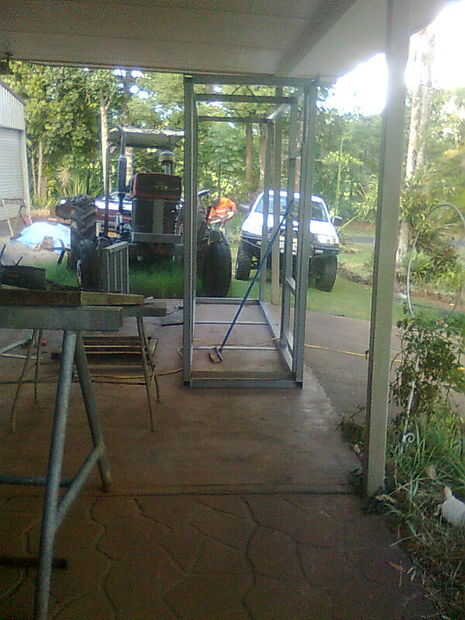

piezas de 700mm de caja (o el ancho elegido) se sueldan con autógena en todas parte superior de las esquinas externas y asegurando la caparazón es cuadrada con un cuadrado de constructores y diagonal de la parte inferior medida.
Otro se coloca a medio camino entre la bisagra y vertical de cada lado de la canal y en esto se suelda con autógena un pedazo de galvanizado redondo de la barra 12 mm con un ángulo recto que sirve como punto de elevación. Un segundo punto de elevación es soldado en el extremo de la cabeza de la fianza.
En las longitudes de dos 50 mm x 5 mm x 900 tierra de piso galvanizado bar son perforados con orificios de montaje como se muestra fuera y soldado con autógena en la parte inferior de la canal en los puntos de un tercio de la canal.
Dos cuadras más de 100 mm x 50 mm x 5 mm gal plana es soldado con autógena debajo de la parte delantera de la cabeza fianza inferior transversal con agujeros apropiados taladrados para el frente del perno al hormigón ya que es donde se hará el trabajo.
Con esta cruz que lo apoya en su lugar es bastante fácil instalar instalaciones de pesaje si queremos. Es solo un piso flotante en dos sensores de peso y a una lectura electrónica.
Ranuras de la puerta deslizante

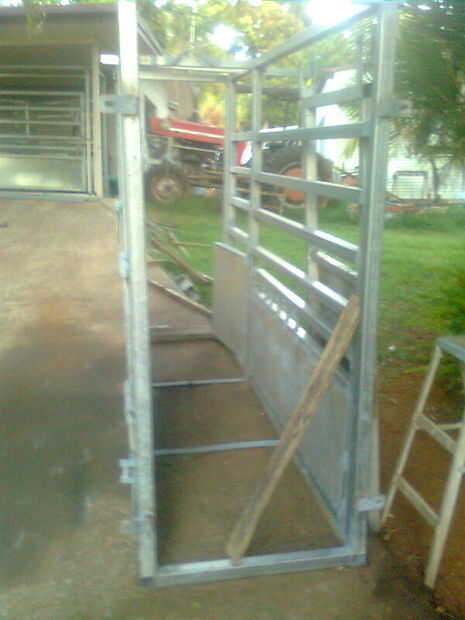

Encontré si soldar encima de las secciones de puerta corredera con acero completo en ser cuatro 2900 piezas parcialmente cortan la pieza superior de la puerta corredera se deslice en de las piezas de 50x185mm exterior y soldado con autógena en los exteriores para sostener la parte superior sólida a continuación, quitar el resto de la pieza de la caja desde el interior, esto le dio un mejor resultado con la parte superior de los montantes se selló luego de la lluvia que viene hacia abajo se. Estudio de las fotos de puertas corredizas para entender este punto.
Los problemas con la vieja que estaban rellenos de lluvia cada tubo puede entrar y se sienta allí. Las hormigas entran y traen suciedad lo tienes mojado barro sentado allí oxidación interior, que nunca se seca.
Espigas de entrada
Soldadura en las espigas de entrada en la posición que se adapte a los rieles. Mis medidas son en la exploración.
