Fuente de alimentación de laboratorio variable (1-24 V, 0 - 1 A)

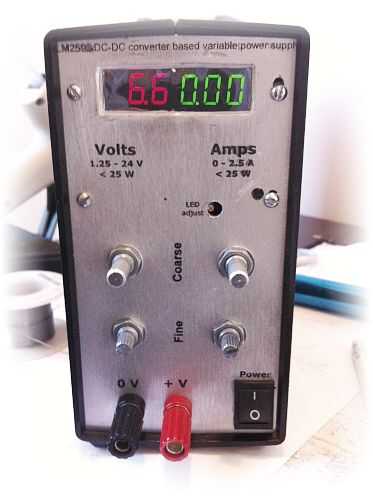

Es un rito de paso para muchos aficionados de electrónica para hacer su propia fuente de alimentación. Fuentes de alimentación preparadas se han convertido en muy bajo costos pero su propia es un buen ejercicio en la construcción de la electrónica. En este ejemplo, estoy tomando la ruta fácil mediante el uso de un módulo de fuente de alimentación comercial basado en el LM2596 que incluye la mayoría de la funcionalidad para hacer una buena variable de alimentación que puede entregar 1.25 V a 25V y 0 a 1 de la corriente.

Además, al poder suministrar módulo...
1. un caso de proyecto (tenía un montón de estas en casa con Niza aluminio paneles frontal y posteriores)
2. una fuente de 24 V. utiliza una alimentación descartada la fuente de una grapadora de energía quebrado.
3. dos potenciómetros sola vuelta 10.000 ohm (parte de una variedad que había comprado de ebay). Un potenciómetro multivuelta le ofrecen un ajuste más preciso pero no tenía valores de 10 kb. Así que he añadido dos potes de 1.000 ohm en serie a los 10 k ohmios para el ajuste fino. Reemplacé las resistencias variables (para regular el voltaje y la corriente) que fueron soldadas en el módulo de alimentación con potenciómetros regulares como las resistencias variable pequeño no pueden utilizarse para más de unos pocos ciclos de ajuste cientos.
4. un interruptor rescatado de electrónica antigua
5. una toma de CA IEC, reciclado otra vez de electrónica antigua.
6. uno rojo y uno negro plátano de tres vías terminales de enchufe
7. un portafusibles
8. conectar los cables. Algunos de un cable Cat 5 Ethernet (para conectar los potenciómetros a la Junta). Los otros desde el adaptador de la CA sí mismo.
9. hardware. Pernos, tuercas, separadores.
