Fuente de alimentación variable 0-12V, control digital, utilizando un Laptop pared verruga & Ardunio (7 / 10 paso)

Paso 7: Código de interfaz gráfica de usuario

Ahora para la parte de GUI:

  1. Descargar e instalar el lenguaje de procesamiento de
  2. Descargar y descomprimir el código de GUI, processing_gui.zip (adjunto abajo)
  3. Processing_gui/processing_gui.pde abierto

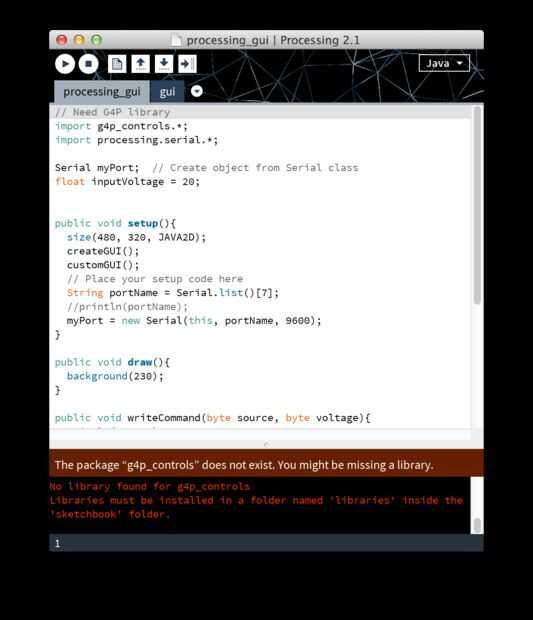

    Si intentamos ejecutar el código de GUI en este punto, vemos que tenemos que instalar la biblioteca de g4p_controls.
    (VER PRIMERA IMAGEN)
  4. Instalar la biblioteca de g4p_controls

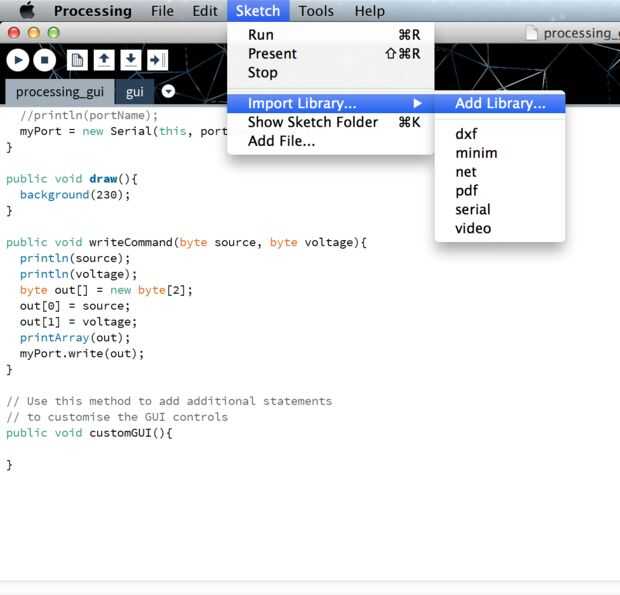

    1. Seleccione dibujo > importar a biblioteca... > Agregar biblioteca de... (ver segunda imagen)

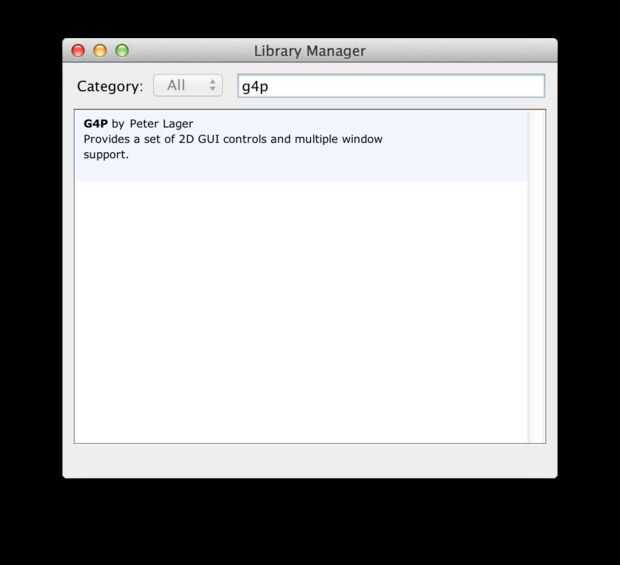

    2. Búsqueda para 'g4p_controls'
    3. Instalar 'G4P' (ver tercera imagen)

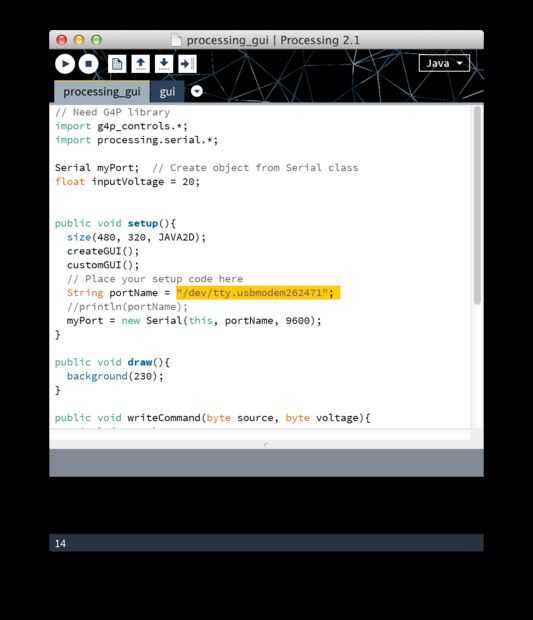

  5. Establecer la variable 'portName' al puerto serie de Arduino, como en el paso anterior, como una cadena (ver cuarta imagen)

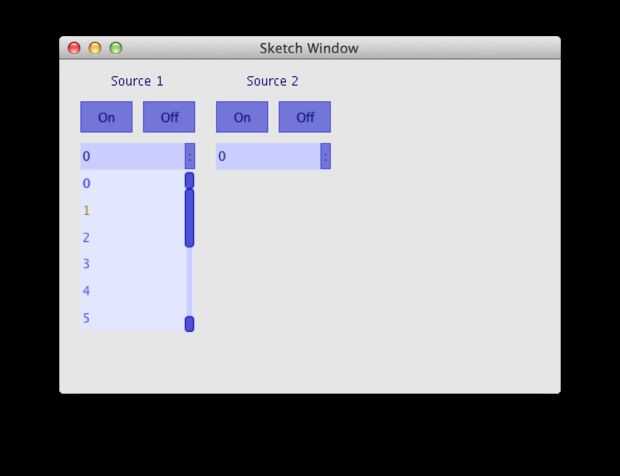

  6. Con el Arduino conectado, ejecutar código de GUI (ver Quinta imagen)
  7. Para ajustar el voltaje de la fuente de alimentación
    1. Seleccione el voltaje de salida deseado en el menú desplegable
    2. Presione 'On'

Ahora tenemos el bucle de control para nuestra alimentación. Sólo un paso más antes de que deje que funcione con la nueva fuente de energía!
