Fuente de alimentación de voltaje Variable portátil (3 / 4 paso)

Paso 3: La cubierta y acabado

La carcasa
El tamaño de la caja fue determinado por el tamaño del componente más grande, la batería.

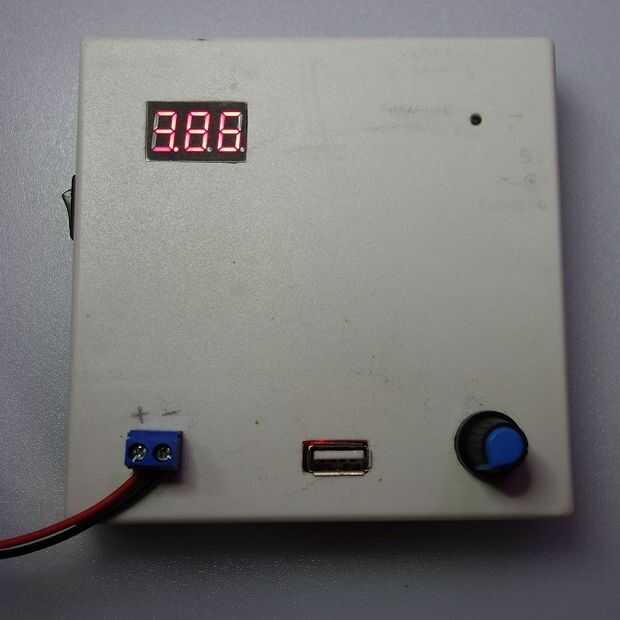

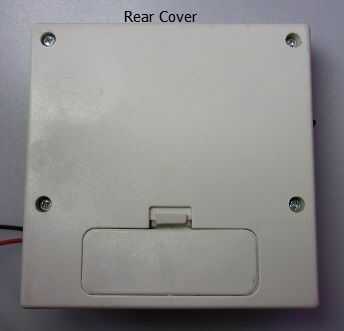

Tenemos algunos muy cuidadas cubiertas plásticas cuadrado disponibles en nuestro mercado local. Utilizado está disponible en blanco y negro. El tamaño es de 110 x 110 x 24 mm. Pensé que el blanco fue muy bien con este proyecto. Esta cubierta tiene un compartimento para cuatro pilas AA, que reutilizar para sostener algunos de los componentes electrónicos.

Los componentes en la carcasa de montaje
La batería se ha quedado atascada en el interior de la carcasa inferior utilizando cinta de doble cara (igual que en la unidad original que vino de).

Se realizó la medición y el corte de los agujeros cuadrados usando herramientas muy básicas - un ángulo de L, una regla de 6" de acero, un barato plástico calibrador a vernier, un taladro mini portátil (también hecho por mí) y un conjunto de archivos de la aguja.

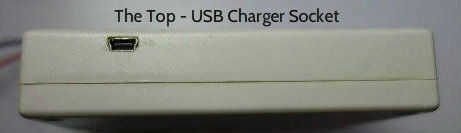

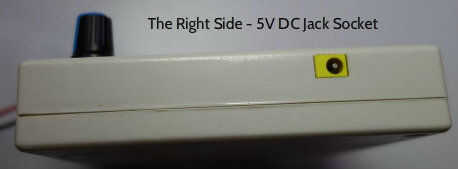

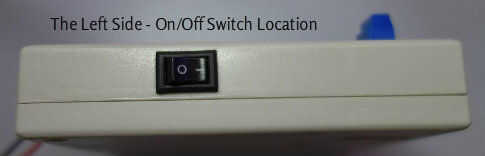

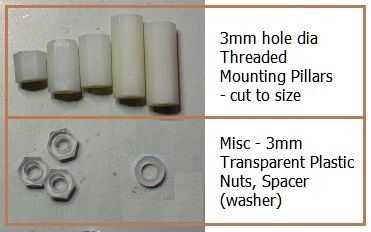

Usted notará que hay ningunos tornillos de montaje en cualquier lugar en el exterior de la carcasa. Los módulos están todos montados con tornillos de acero en pilares plástico de 3 mm de rosca o las tuercas de plástico (dependiendo de la altura necesaria), superglued al interior de la carcasa superior. He incluido algunas fotos de las piezas mecánicas para la referencia.

Para mantener este Instructable corto, no he incluido la construcción de la carcasa, o cómo obtener el rojo y el LED de carga de verde para salir en un momento en el panel frontal. Si hay algún interés en esto, yo puedo incluyen todo en otro Instructable.
