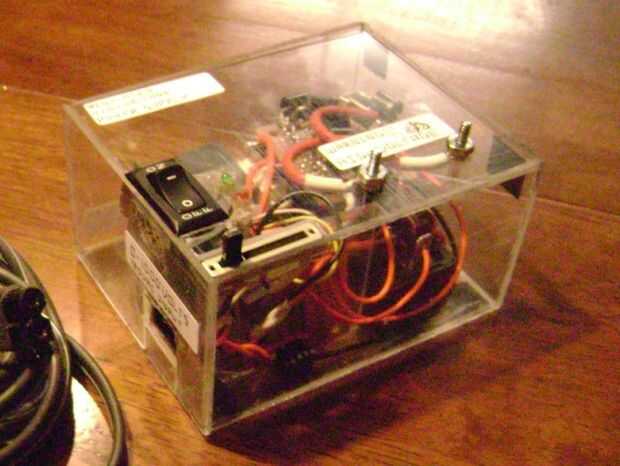

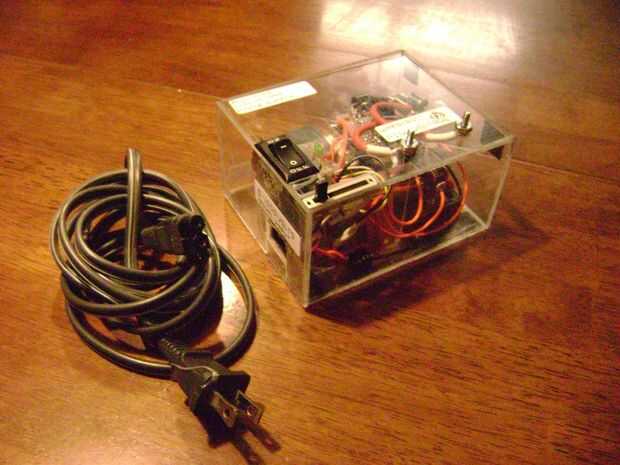

Construir una fuente de alimentación regulada de alta tensión para la carga del condensador u otra aplicación de alto voltaje. Este proyecto puede costar menos de $15 y usted será capaz de obtener más de 1000V y poder ajustar la salida de 0-1000V +.
Este instructable es para aquellos con un conocimiento excelente de la seguridad electrónica.
Este dispositivo puede fácilmente matar así como explotar. SER muy responsable y ser muy muy cuidadoso no a morir, generalmente es malo.
Este dispositivo es noseguro, si crees que es seguro que te equivocas :)
POR FAVOR, POR FAVOR COMPRAR Y USAR GUANTES DE ELECTRICISTA CLASIFICADOS MUCHO MAYORES QUE LA TENSIÓN VA A UTILIZAR. EL COSTO ES DIGNO DE SU VIDA.
(Yo tengo la mía fuera de Ebay para mucho) Gracias
CUALQUIER MOMENTO SE TRABAJO CON LA RED ELÉCTRICA ES NECESARIO SIEMPRE TENER UN TRANSFORMADOR DE AISLAMIENTO O VARIAC.
Multiplicador de tensión general:
-Wire(18-22gauge) trenzado
-Cámaras desechables (para condensadores libres, que puede obtener haciendo una tienda local de la foto, como en Walmart, 6 para la salida 1000V) (también se pueden comprar capacitores en línea) (> 330, > 120uF la capacitancia más los condensadores tienen más eficiente será su fuente)
-Diodos de 1000V 6A (6 para la salida 1000V) (puede usar diodos clasificados 400V 6A y arriba si disired)
-Enchufe de pared
-120V 16A SPST Switch
Partes del regulador:
-9-14VDC 1A enchufe en el transformador (se puede usar una batería de 9V si un transformador no está en la mano)
-Dos protoboards pequeños (uno es opcional para el multiplicador de voltaje)
-LM7805 Regulador de voltaje
-Comparator(or LM1393 for better performance) LM393
-Relé de 30A 12VDC
-8 pin DIP IC zócalo
-Transistor(3904 or upwards)
-1 diodo (100V 1A)(IN4001)
-2 capacitores pequeños (.01-.1uF) (puede obtenerse disposale cameras)(optional)
-2 luces de indicador LED (opcional, se puede obtener de las cámaras del disposale)
-Resistencias
-Consulte el paso 2 para los datos de resistencia
-La mayoría de las piezas indicadas puede obtenerse en Digikey.com o Mouser.com.
-Tengo mi protoboards en www.mpja.com
-El relé en www.goldmine-elec.com por sólo $1.25, funciona muy bien
-Tengo el transformador para barato en carga del puerto.
Estos lugares son sólo donde las piezas más baratas que he encontrado hasta ahora. Puede ser más económico comprar las piezas en un solo lugar debido a los gastos de envío.
GUANTES DE ELECTRICISTA, COMPRARLOS, USARLOS!!!!!!
