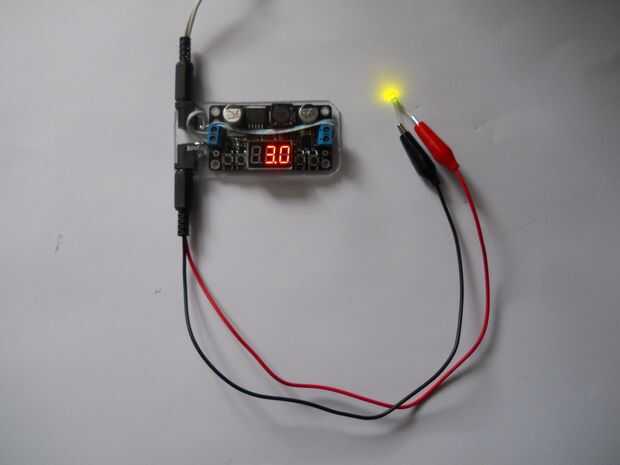

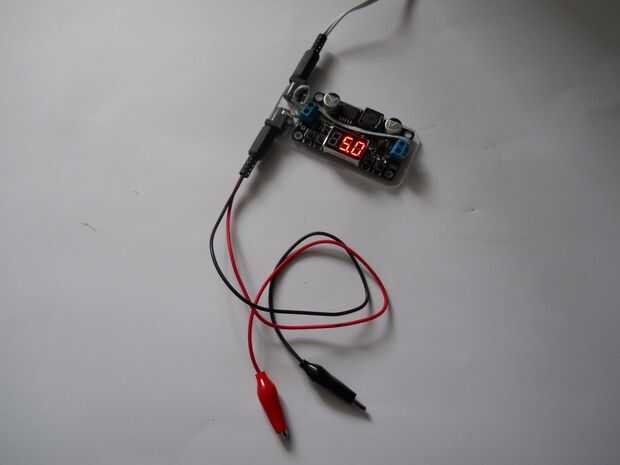

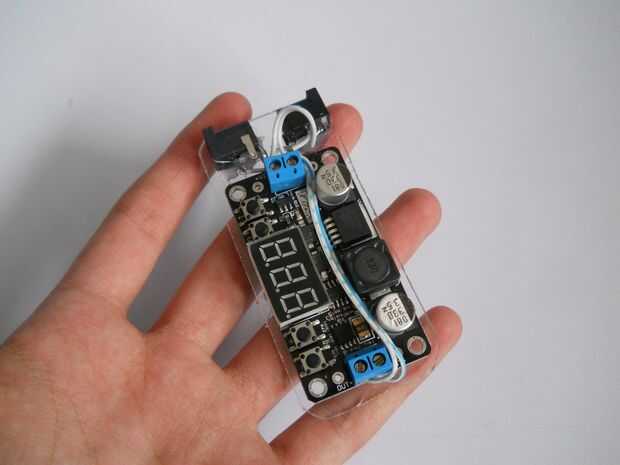

Hola en este instructable te voy a mostrar que como puede hacer una variable 12v fuente de alimentación, que puede utilizarse para diseñar proyectos de electrónica o como una potencia de proyecto de la fuente. El dispositivo se basa en el LM2596 NC conmutación regulador de voltaje, que es un circuito integrado muy eficaz. Compré mina de Amazon con una indicación de la tensión. Es fácil y muy contento de usar. Todo enlace aparece en el paso de "Partes". Por supuesto puede utilizar este circuito para la batería de carga, encender un proyecto electronicts. Creo que cada aficionado necesita una fuente de alimentación del Banco de laboratorio, pero generalmente estoy utilizando Arduino para mi proyecto y no trabajo con más entonces a 12 voltios, por lo que no quiero comprar una fuente de alimentación del Banco caro de laboratorio. Que es por qué hice este barata y sencilla fuente de alimentación. Me costo solamente 8 bucks porque debo comprar sólo el principal circuito fue de 7,99 dólares. Pero casi cada aficionado tiene las otras partes en su inventario.

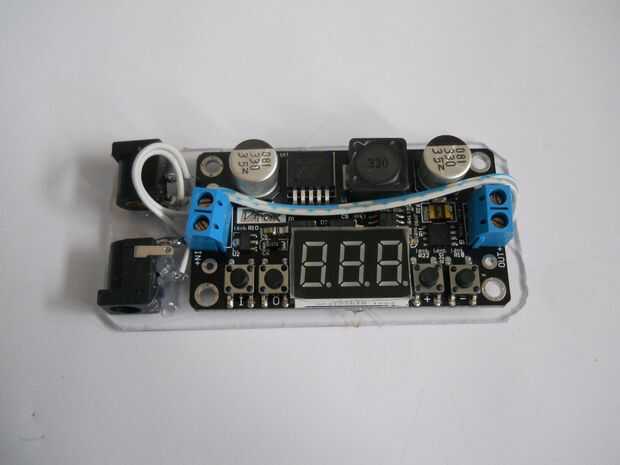

Es fácil de usar hay cuatro botones:

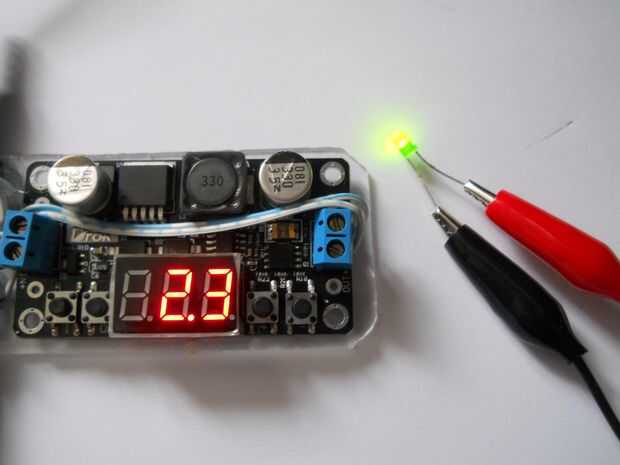

- Si pulsa "+" la tensión aumentará con 0,1 voltios, si usted presiona y sostiene el voltaje aumenta con 1 voltio
- Si presiona "-" disminuye la tensión con 0.1 voltios...
- Si pulsa "I" la construcción en el voltímetro mide el voltaje de entrada
- Si pulsa "O" el voltímetro mide la tensión de salida regulada
La máxima corriente de este circuito es 2A, esto es Arduinos más entonces lo suficiente como para encender. Es simplemente increíble! Ahora vamos a ver qué más se necesita.
