Paso 1: Los componentes
La lista de la parte

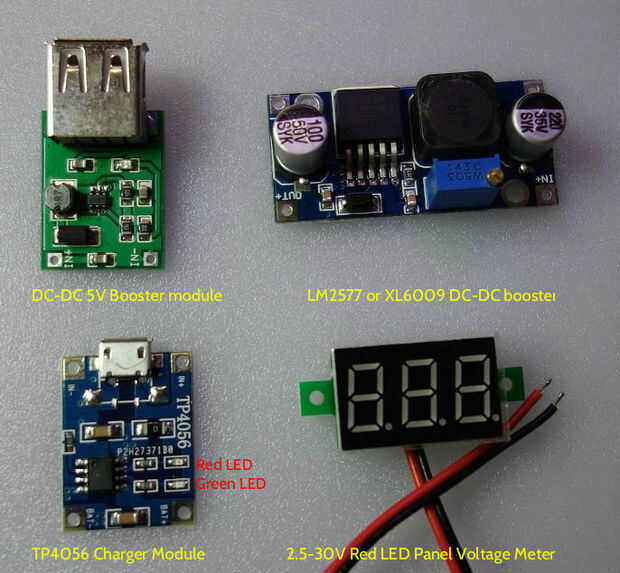

En la foto superior se muestran los módulos utilizados en este Instructable.
Los nombres del módulo y el otro requieren de componentes son los siguientes:
- 1 pc - medidor de voltaje del Panel LED rojo 2.5-30V
- 1 pc - módulo de cargador de TP4056
- 1 pc - módulo de refuerzo de 5V DC-DC
- 1 pc - LM2577 o XL6009 DCDC Booster
- 1 pc - potenciómetro de 20K
- 1 pc - resistencia de 27K
- 1 pc - encendido/apagado
- 1 pc - diodo de barrera Schottky 1N5819 (Ver texto)
- 1 pc - DC Jack toma (amarillo) para entrada de 5V (Ver texto)
- 1 pc - batería de litio (Ver texto)
- Caso, perilla, tornillos, pilares de plástico, tuercas de plástico, etc.
Notas adicionales sobre los módulos
Todos los módulos fueron comprados en línea de AliExpress (http://www.aliexpress.com/). Aquí está la lista y los precios que pagué (por mucho... no por pieza!):
- Mini DC 2.5-30V rojo LED Panel medidor de voltaje (5 piezas) - $ 5,50
- TP4056 cargador módulo + módulo de refuerzo de 5V DC-DC (5 juegos - pc 1 + 1 por juego) - $ 4,80
- Refuerzo de LM2577 o XL6009 DC/DC (5 piezas) - $ 6,60
- Potenciómetro de 20K B20K 15mm (10 piezas) - $ 4,88
Todos los precios son en USD, envío gratuito. Algunos precios pueden haber cambiado ahora, ya que estos módulos fueron comprados a comienzos de este año.
A Nota en la TP4056 cargador módulo: el módulo que he usado en la construcción no es lo mismo que en la foto de arriba. El último lote que ordené fue para la versión Micro-USB en lugar de Mini-USB que me dieron anteriormente. Son idénticas salvo por la toma de corriente y el LED verde, que se sustituye por un LED azul. No tienen una original sin usar a la mano al tomar la foto.

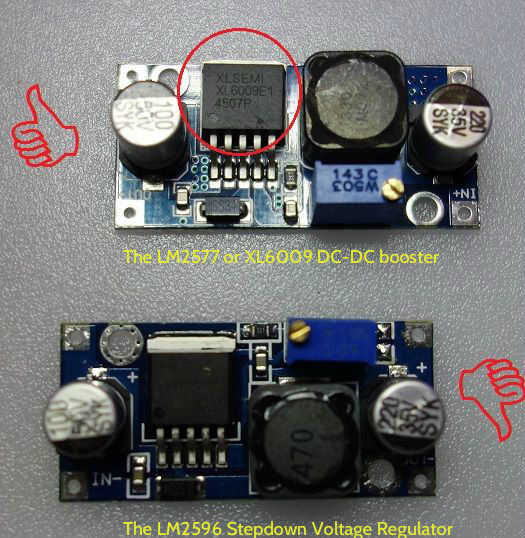

Una nota sobre el refuerzo de DC-DC: hay dos tipos de módulos disponibles. Parecen casi lo mismo, pero uno es un aumentador de presión (que estamos utilizando aquí aumenta el voltaje de 3.7V hasta alrededor de 40V +) y el otro es un paso hacia abajo del regulador de voltaje (reduce la tensión de entrada y regula... como un regulador de voltaje 3-terminal pero sin los problemas de calefacción). Se proporcionan más detalles sobre cómo identificarlos en la foto de arriba. Para asegurarse de que obtendrá una correcta, buscar AliExpress "LM2577 XL6009 refuerzo de tensión".
La tensión de ajuste Pot
20K olla junto con el reemplazo de resistencia de 27 K 50 K programado en el módulo de refuerzo de DC-DC. Reemplacé la programación por las siguientes razones:
- Originalmente estaba conectado para que la tensión de salida disminuye cuando usted gira hacia la derecha. Esperar que aumente.
- Pensé que sería mejor tener un mando en lugar de una ranura para el destornillador.
La calificación máxima para el medidor de panel es de 30V. Con el 3.7V batería, el amplificador de DC-DC salidas más de 40V en el extremo máximo de la programación. Realmente necesito hasta 18V para un uso normal, así que calculé la olla / valor de la resistencia para un máximo de alrededor de 20V. Puede cambiar la tensión máxima ajustando el valor del bote / combinación de Resistor (manteniendo el total de alrededor de 50K), pero si usted está usando el mismo LED medidor de panel que he usado, tienes que limitar la máxima a 30V, de lo contrario se dañará el medidor. Con este refuerzo de DC-DC, la tensión mínima será siempre más que el voltaje de la batería que es decir, no podrás bajar alrededor de 3.9V.
Un nota sobre quitar el PRESET: componentes de un PCB doble cara no es tan fácil a partir de una sola tarjeta echada a un lado. Tienes que tener cuidado de no dañar las pistas en ambos lados y también a través de los agujeros.
La mejor manera de comenzar es aplicar soldadura a cada uno de los puntos. El flujo adicional ayudará a la soldadura original a fluir. Luego poner la punta del soldador a través de los tres puntos de soldadura al mismo tiempo y aliviar ligeramente el preset hacia fuera. El trabajo será más fácil si tienes el PCB dispositivo, los componentes hacia abajo en un vicio.
Para limpiar la soldadura de los agujeros luego de la preselección, con el PCB en el vicio, sostenga el lechón de la soldadura y del soldador en el lado opuesto de cada hoyo. Cuando se derrite la soldadura, usted puede chupar limpiamente hacia fuera (o quizá en dos o tres intentos). Más soldadura de fusión sobre el agujero libera más flujo y ayuda mejor el flujo de la soldadura.
Si no tienes un lechón de la soldadura, la otra alternativa es un palillo de bambú. Afilar la punta de los palillos de dientes para que sea un poco más estrecho. Mantenga la punta en un lado del agujero y empuje el palillo a través del otro lado cuando la soldadura comienza a derretir. El bambú toma el calor bien y también hace un buen trabajo de limpieza del agujero. Palillos de otro, madera suave puede desmoronarse o quemar.
El interruptor de alimentación
El interruptor es simplemente un SPST (polo simple tiro simple) conmutador normal.
La toma de corriente de 5V DC Jack
El DC Jack y el diodo son opcionales. He añadido en forma que podría tener dos opciones para cargar la batería. Esto es principalmente porque siempre tengo un adaptador de 5V con la clavija amarilla en mi mesa de trabajo, pero nunca puedo encontrar el cable USB correcto cuando lo necesito!
Tenga en cuenta que sólo debe utilizar una de las dos entradas de carga para la carga. Nunca ambos juntos. El diodo, si usted está usando, puede sustituirse por la serie 1N4000 normal.
La batería de litio
Finalmente llegamos a la batería de litio... lo que me decidí por este proyecto. La rescaté de un cargador de teléfono móvil que se dirigía hacia la papelera. El cargador estaba muerto, pero cuando revisé la batería en mi módulo de cargador, pude cargarlo, y mantuvo el cargo. A los pocos meses es todavía vivo y trabajo para mí.
