Paso 6: Conseguir que todos juntos y última prueba

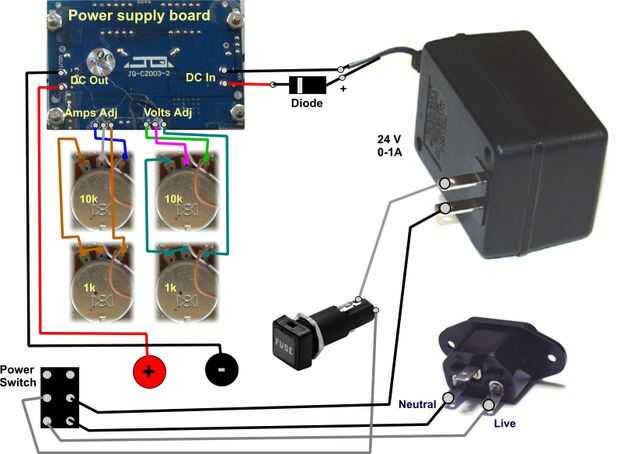

Ahora toma los otros extremos de los dos cables de fondo que había conectado el interruptor y a la toma AC de la soldadura. Si tienes un interruptor de 1 Polo que sólo conectas a Live. Suelde el otro extremo del cable vivo (gris) conectado al terminal medio del interruptor al terminal portafusible. Soldar un cable entre la otra terminal del fusible y el conector en el adaptador de CA (lámina más estrecha - si tienes un adaptador de CA polarizado). Suelde el cable restante desde el interruptor al otro conector del adaptador CA. Verifique todo.
DC en
Enganche los cables de salida de CC del adaptador de CA, y comprobar para confirmar cual cable es positivo y cual es negativo. Luego conecte el cable positivo al borne de tornillo marcado positivo y el cable negativo al borne de tornillo marcado negativo en el tablero de suministro de energía. Coloqué un diodo entre la salida positiva del adaptador de CA y la entrada positiva de la Junta de suministro de energía para reducir el voltaje de 1 V. Mi adaptador mostraba una tensión de salida casi 28V. El diodo también ayuda a asegurarse de que voltaje positivo sólo entra en el terminal positivo. Usted puede omitir el diodo.
Prueba final

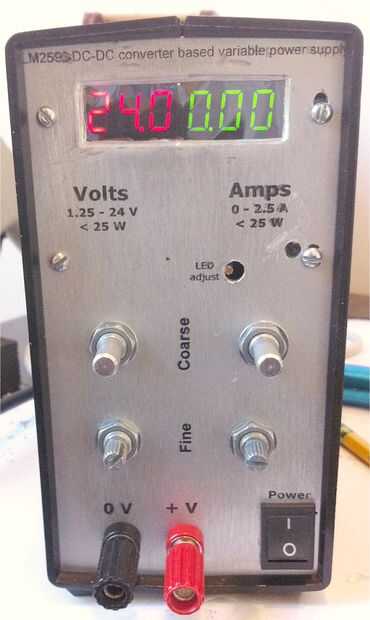

Conecte todo temporalmente en el cuadro de chasis. Poner un fusible de 2A en el soporte de fusibles, asegúrese de que el interruptor de encendido está apagado y enchufe en la AC. Encienda el interruptor de encendido, la pantalla deberá encenderse con una tensión. Girar el potenciómetro para asegurarse de que el voltaje cambia.

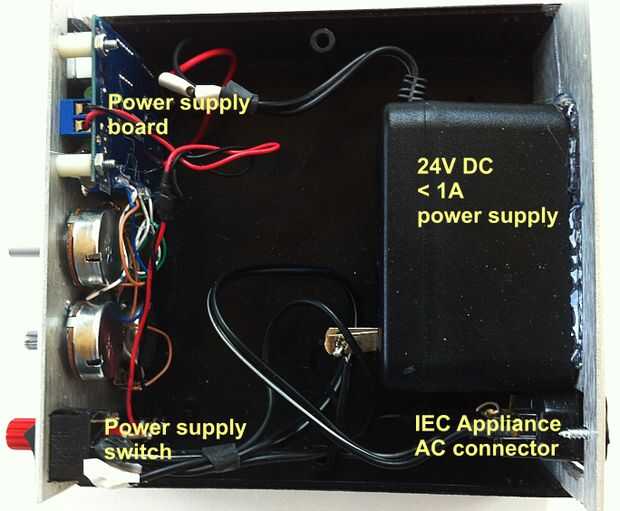

Si la pantalla funciona. Final del embalaje y colocar los componentes en el chasis/cuadro. Cubrir conexiones abiertas con cinta aislante (o utilizar a shrink tubing, que debo...). Pegue el adaptador de CA para su ubicación. Compruebe una vez más.
Usted mismo palmaditas en la espalda para solo haber construido una muy útil fuente de alimentación variable poco!
