Fuente de alimentación de laboratorio variable (1-24 V, 0 - 1 A) (1 / 6 paso)

Paso 1: Listo hecho módulo de energía de ebay

compré el módulo de potencia por $20 de ebay con envío de China incluido en el precio. No demasiado mal un negocio.

El módulo contiene el LM2596 chip, pantallas de LED de dos 3 dígitos que muestran los voltios y la corriente y tiene un muy pequeño factor de forma.

Potencialmente esto podría embalar en una lata Altoids.

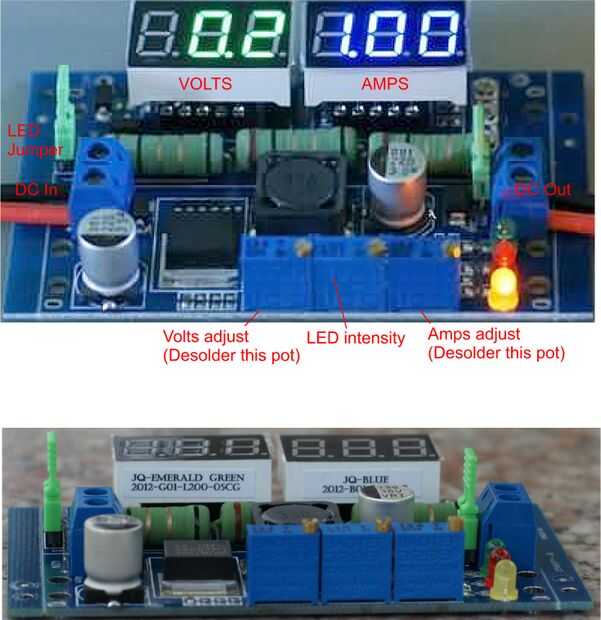

He copiado fotos de su sitio web para mostrar las diferentes partes del módulo.

Lo primero que debe hacer cuando la Junta es enlazar temporalmente para familiarizarse con él y confirmar que funciona.

Después desoldar los dos potenciómetros de ajuste (los azules) para ajustan el voltaje y la corriente.
