Paso 25: Electrónica explicó

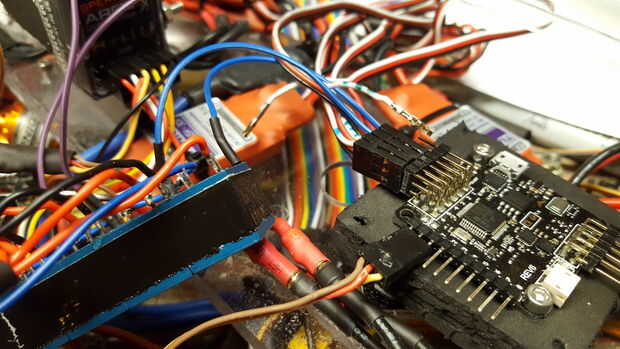

Lo que el diagrama intenta mostrar es que usar un interruptor del receptor controlado para activar 5 relés que tienen las 4 ESC y servo. El esc se cambia de Naze32 entrada de tablero receptor controlado para que el acelerador controla los 4 motores a la vez en lugar de individualmente. Entonces el servo esté de ser controlado por canal 2 hacia adelante siempre. La mayoría de los cables son cables de señal como el poder cables puede poder a que todo en todo momento. La camilla del servo se agrega para que el mecanismo de inclinación puede funcionar por sí mismo. Se agrega antes de canal 2 en el tablero de naze32. Básicamente se utiliza para cambiar todas las señales del canal 2 al centro, 1.5ms, ajustando los tornillos. Esto permite que la echada del quad solamente ser controlado por el servo.
