Fabricación de tableros de doble lado en horno de reflujo (3 / 8 paso)

Paso 3: Coloque con cuidado las piezas

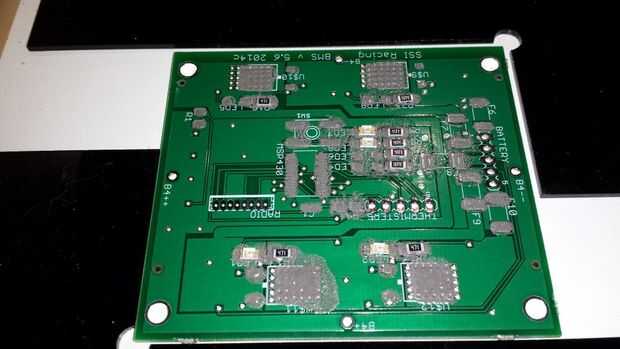

Quitar la plantilla y colocar sus piezas. Se puede ver que no hice un gran trabajo con la pasta de soldadura, de hecho yo hice un trabajo mediocre intencionalmente como estuve probando las tolerancias de fabricación de PCB para determinar cómo práctica sería hacer pequeñas carreras en mi casa. La respuesta es que son muy tolerantes.

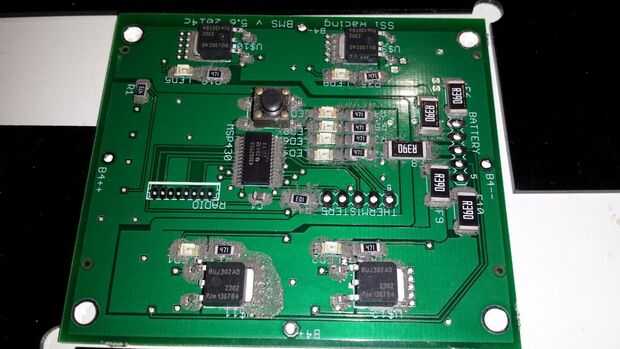

Coloque las piezas con las pinzas, asegurándose de que LED, chips, etc. estén alineados correctamente. Me gusta tener un segundo tablero con ninguna pasta en él para ver los puntos de alineación. Después de la primera tabla es construida y probada lo uso para las futuras juntas. Hay buena instructables y videos sobre cómo hacer esto, lo principal es una mano firme. Hay un poco de adherencia que mantendrá la pieza en su lugar si no es golpeado o se inclina demasiado lejos.
