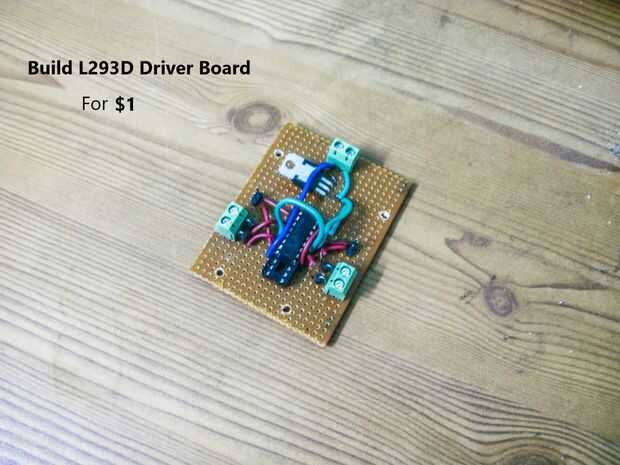

Construcción de tablero de doble controlador de Motor L293D para Arduino

Hola a entusiastas de Instructables...

Hoy en día comprar los tableros para los proyectos es muy caro... Pero se puede construir a muy bajo costo.

Requerí tablero de conductor del motor de puente H dual L293D para mi siguiente instructables.

Por lo tanto, para ahorrar dinero para mi próximo proyecto construí tablero de conductor del L293D.

En este Instructables, hay contenido de detalle para la construcción de tablero de conductor del L293D.
