Fabricación de PCB de doble cara con calor Toner papel de transferencia (1 / 8 paso)

Paso 1:

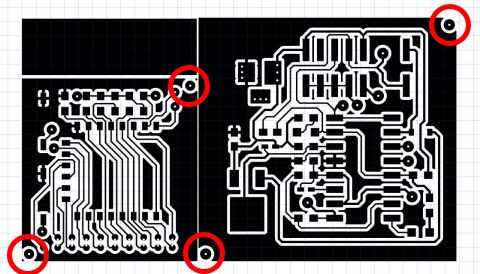

Hacer vias aisladas en la parte inferior izquierda y la parte superior derecha del patrón del PCB.
