Estrategias CNC para el mecanizado de formas helicoidales (6 / 9 paso)

Paso 6: Configuración de trayectorias de herramienta de tipo 1 y mecanizado

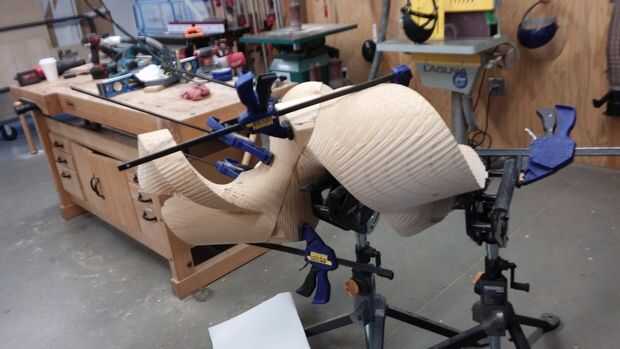

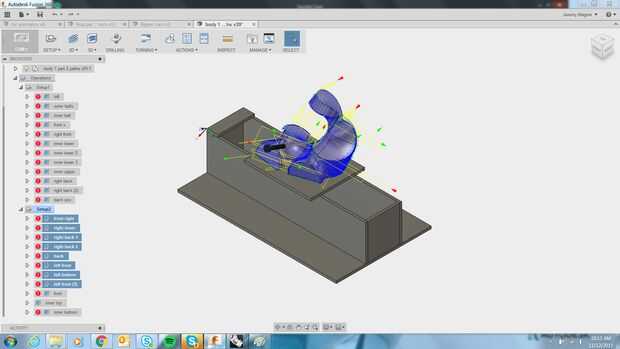

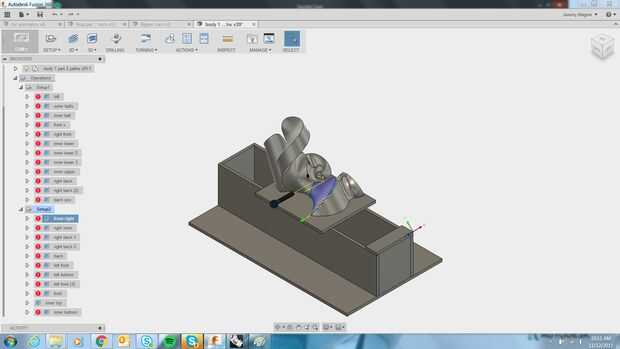

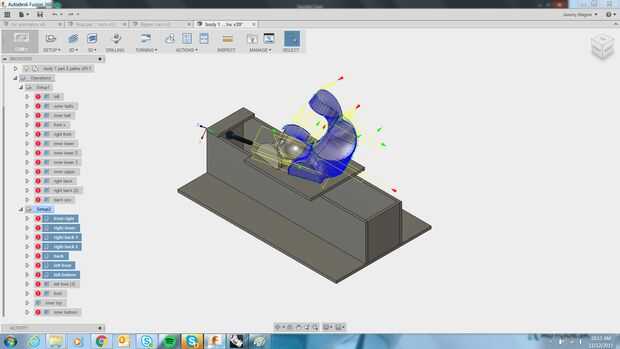

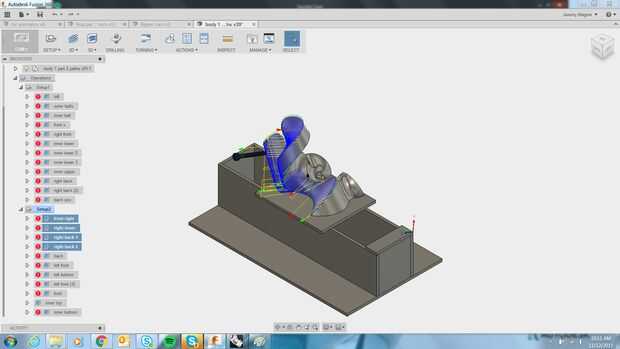

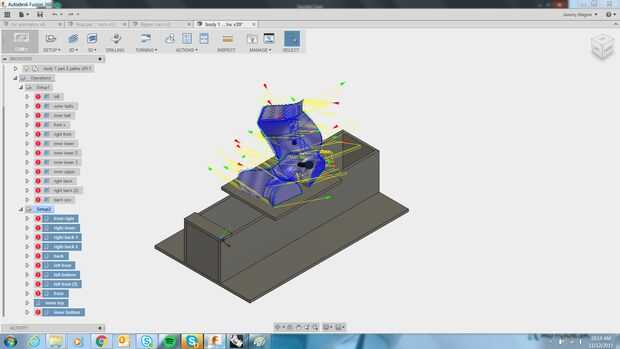

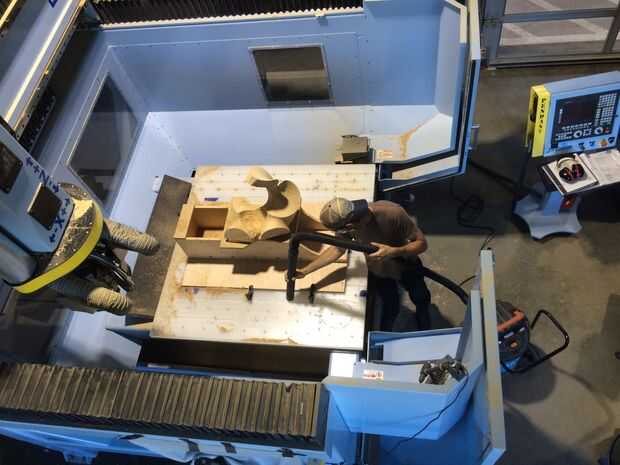

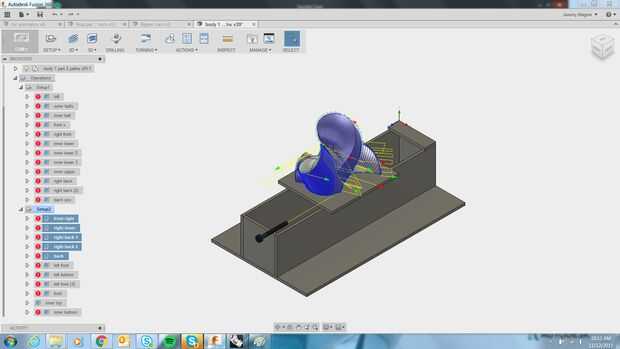

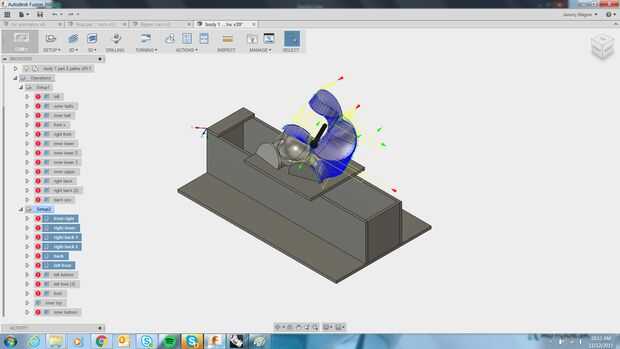

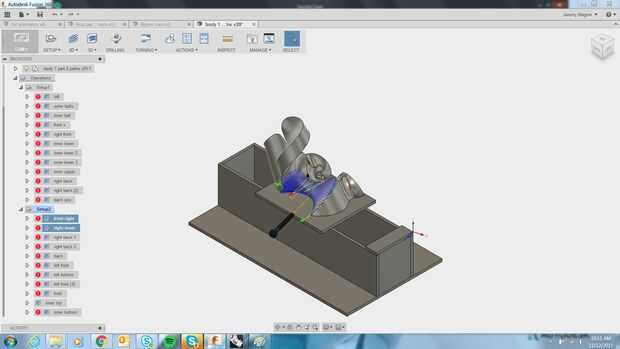

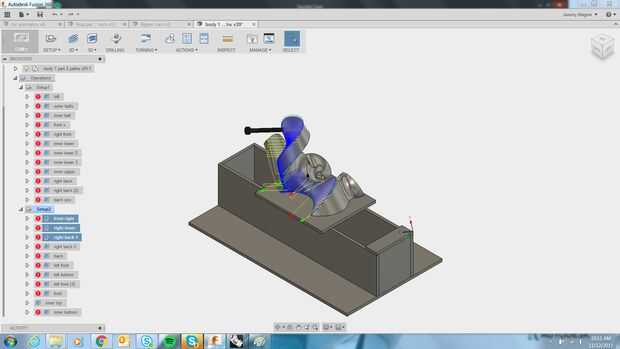

Las imágenes aquí muestran la progresión de las trayectorias de herramienta que solía tallar esta parte. Mientras que el DMS ofrece articulación de eje 5, mis trayectorias fueron creados con una estrategia de eje '3 + 2' en lugar de verdadero eje 5 que me permitió permanecer en la fusión (fusión no ofrece 5axis programación todavía). Verdadero eje 5 programación, yo habría utilizado HSM Pro para Inventor o FeatureCAM de Delcam. Esto significa que cada operación tiene una orientación fija z. Para llegar a todas las superficies y rincones, me pareció mejor romper el paso en absolutamente algunas orientaciones para mantener la herramienta como normal a la superficie como sea posible.
