Paso 3: Fijación y registro

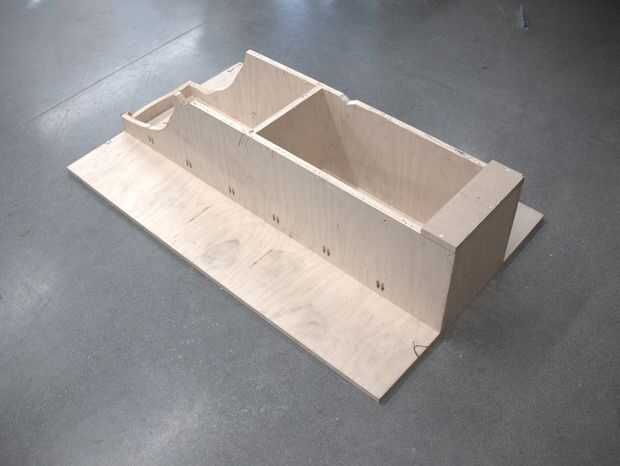

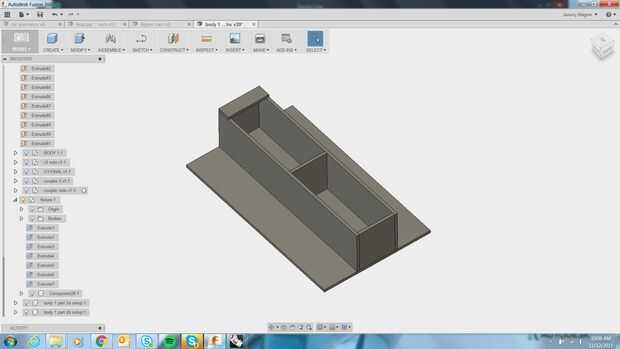

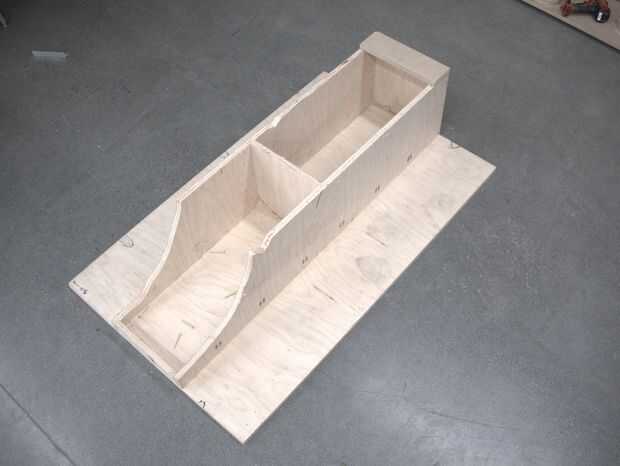

Con el fin de aprovechar al máximo las capacidades de 5 ejes de la DMS, construí un pedestal para elevar las piezas de la cama por un pie. Esto permitió que la herramienta gire completamente horizontal sin el huso o cubiertas de colección que se caiga en la cama del polvo. Tamaño de la plataforma para ser tan largo como mi parte más larga en la dirección Y tan estrecha como mi parte más angosta en la dirección X. Se construye como una caja de madera contrachapada de 3/4" en una 3/4" placa de madera contrachapada que se extiende hacia los orificios de fijación roscado en la cama de acrílico de la DMS.
La estrategia general para el registro de las existencias en la luminaria es que un único rectangular MDF 'placa' generalmente la medida de la huella de cada parte es centrado a la caja y tope contra un bloque de registro en el borde delantero de cajas. Esta placa es laser grabado al agua fuerte con la huella de la culata a mecanizar, así como una línea central para alinearlo con la línea central del bloque. La esquina izquierda delantera de este bloque se utiliza como 0,0 o trabajo en casa. Así que con esta configuración, con precisión podemos alinear la culata CNC fabricada la placa y la placa y la armadura, con técnicas CNC. La misma información que se trabaja con en el software de CAM aparece en sus piezas y accesorio, por lo que es sólo cuestión de armar un rompecabezas muy simple - un conjunto increíblemente preciso de las relaciones que es CNC completamente con poca oportunidad para el error.
Con este enfoque general que luego procedí con 2 variantes de configuración que produce estas formas difíciles.
